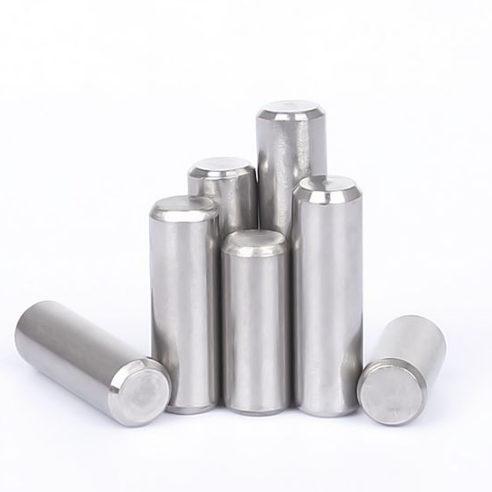

DIN 6325 Цилиндрлік шпилька

Өнім параметрінің техникалық сипаттамалары

Өнімнің негізгі артықшылықтары

Дәлдік m6 Тұрақты орналастыруға төзімділік

Тұрақты m6 төзімділігін сақтау үшін кәсіби дәлдіктегі тегістеу процесін қабылдау. Стандартты H7 саңылауларымен үйлеседі, ол сенімді өтуді немесе кедергі келтіруді қалыптастырады, дәлме-дәл механикалық құрастырудың көптеген сценарийлерінде құрастыру бос жерлерін және құрамдас бөліктердің туралануын тиімді азайтады.

Қолайлы кесу өнімділігімен шыңдалған және тозуға төзімді

Жоғары сапалы мойынтіректі болаттан және толық сөндіргіш өңделген легирленген болаттан жасалған, қаттылығы HRC 58–62 жетеді. Ықшам бет құрылымы қалыпты циклдік жұмыс жағдайында жақсы тозуға төзімділік пен ығысу беріктігін қамтамасыз етеді, деформация мен тозуды бәсеңдетеді және құрылымның қызмет ету мерзімін ұзартады.

Оңай орнатуға арналған қырлы дизайн

Стандартты екі жақты фаска құрастыру кезінде тегіс кірістіруге мүмкіндік береді, басуға төзімділікті төмендетеді және саңылау қабырғасының сызылуын немесе кептелуін болдырмайды. Ол жердегі жұмыс тиімділігін арттыру үшін пакеттік орнатуға және қайталанатын жөндеу сценарийлеріне жақсы бейімделеді.

Жоғары концентрлік және тұрақты дәлдік

Толық дененің дәлдігімен тегістеу тамаша түзулік пен концентриттілікті қамтамасыз етеді. Құралдардың бір жинағында қолданылатын бірнеше түйреуіштер біртұтас анықтаманы сақтай алады, жинақталған құрастыру қателерін тиімді азайтады және жалпы құрылымдық дәлдікті қамтамасыз етеді.

Әртараптандырылған материалдар және кең бейімділік

Көміртекті болаттан, мойынтірек болаттан және тот баспайтын болаттан жасалған, беті бірнеше рет өңделеді. Ол кәдімгі ішкі орталарға, ылғалды жағдайларға және аздап коррозиялық сценарийлерге бейімделе алады, дәл позициялау талаптарын теңестіреді және жан-жақты өнеркәсіптік пайдалану үшін негізгі тоттануға қарсы өнімділікті теңестіреді.

Өндіріс процесі

Материалды таңдау : термиялық өңдеуге және дәл тегістеуге арналған тұрақты механикалық қасиеттері бар жоғары сапалы мойынтіректі болат, легирленген болат және тот баспайтын болат.

Дәл кесу : CNC бекітілген ұзындықты кесу тегіс бетті және дәл өлшемді қамтамасыз етеді.

Екі жақты фаскаларды кесу : біркелкі құрастыру нұсқаулары үшін стандартты фаскаларды өңдеу.

Шықтыру және шынықтыру : Интегралды шынықтыру және шынықтыру қаттылық пен құрылымдық қаттылықты тұрақтандырады.

Толық дененің дәлдігімен тегістеу : көп өтуді тегістеу төзімділікті, дөңгелектікті және концентрлікті қатаң бақылайды.

Беттік коррозияға қарсы өңдеу : қолдану талаптарына сәйкес қара оксид, мырышпен қаптау және басқа әрлеу.

Қорытынды тексеру және сұрыптау : өнімнің тұрақты сапасын тұрақтандыру үшін қатаң пакетті тексеру.

Қолданбалы салалар

Precision Mold Industry : Қалыпты жабу дәлдігіне кепілдік беру үшін пластикалық қалыптарды, штамптау қалыптарын және құйма қалыптарды орналастыру.

Автоматтандыру жабдығы : жұмыс ауытқуын азайту үшін айлабұйымдарды, негізгі жақтауларды және дәл модульдерді орналастыру және бекіту.

Станок құралы : өңдеу орталығының арматурасы мен станоктың қосалқы құрамдас бөліктері үшін анықтамалық орналасу.

Инженерлік машиналар : механикалық топсалар мен ауыр жүкті қосу нүктелері үшін көмекші орналасу және ығысу шегі.

Дәлме-дәл аспап жабдығы : жоғары дәлдіктегі жинақтау, ығысуға қарсы және миниатюралық дәлдіктегі құрылғылар үшін шекті позициялау.

Неліктен DIN 6325 дюбель түйреуіштерін таңдау керек?

Біз неміс стандарттарына және ISO 8734 балама техникалық сипаттамаларына толығымен сәйкес келетін DIN 6325 қатайтылған цилиндрлік түйреуіштерді өндіруге маманданғанбыз. Біздің өнімдер нақты төзімділік, тұрақты қаттылық және жақсы партия консистенциясы бар тегіс бетті өңдеумен ерекшеленеді. Жеткілікті қор жылдам көлемді жеткізуді қолдайды және стандартты емес теңшелген өңдеу қол жетімді. Біз дүниежүзілік қалып, құрал-сайман және дәлдік жабдықтар жобалары үшін сенімді және үнемді дәлдік позициялау шешімдерін ұсына отырып, толық материал сертификаттары мен өнімділік сынағы есептерін ұсына аламыз.

Орнату және пайдалану туралы ескертпелер

1. Ақылға қонымды саңылауларға төзімділік сәйкестігі : шамадан тыс саңылау немесе тым тығыз жинақтан туындаған нашар орналасуды болдырмай, тұрақты кедергі немесе өтпелі орнату үшін H7 төзімділік саңылауларымен сәйкестендіру ұсынылады.

2. Стандартты пресс-фитинг операциясы : біркелкі орнату үшін статикалық қысым құралын пайдаланыңыз. Істіктің майысуын және тесік деформациясын болдырмау үшін қатты соғу ұсынылмайды.

3. Құрастыру бетін тазалау : Тозу мен құрастыру ақауларын азайту үшін орнату алдында темір қалдықтарын, май мен қоспаларды алып тастаңыз.

4. Материалды және әрлеуді таңдау : ылғалды және коррозиялық орталар үшін тот баспайтын болатты немесе коррозияға қарсы өңделген түйреуіштерді таңдаңыз; көміртекті болаттан жасалған шыңдалған түйреуіштер шығындарды бақылау үшін әдеттегі ішкі сценарийлер үшін қолайлы.

5. Циклдік жүктеме кезіндегі тұрақты тексеру : жоғары діріл және ауыспалы жүктеме жағдайында жабдықтың орналасу күйін мезгіл-мезгіл тексеріп тұрыңыз және құрастыру дәлдігін сақтау үшін тозған бөлшектерді уақтылы ауыстырыңыз.

Бізбен хабарласыңы

Жоғары дәлдіктегі DIN 6325 цилиндрлік түйреуіштер мен бекітілген бекіткіш шешімдері үшін егжей-тегжейлі параметрлер мен кәсіби баға ұсыныстарын алу үшін бізге хабарласыңыз.
