مشخصات پارامتر محصول
پارامتر |
جزئیات |
نام محصول |

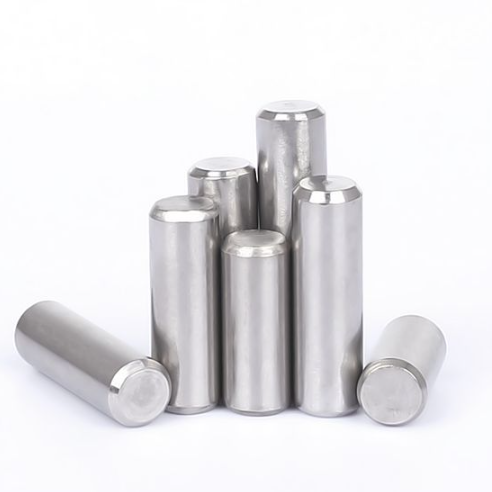

پین رولپلاک استوانه ای سخت شده DIN 6325 |
استاندارد |
DIN 6325 (معادل ISO 8734) |
درجه تحمل |
Precision m6 Ground Tolerance |
مواد |
فولاد بلبرینگ 100Cr6، فولاد آلیاژی، فولاد ضد زنگ 304/316 |
سختی |
HRC 58-62 کامل سخت شده |
محدوده قطر |
Φ2mm–Φ30mm در اندازه های کامل موجود است |
محدوده طول |
6 تا 200 میلی متر، طول سفارشی موجود است |
ساختار |
سنگ زنی با دقت کامل، پخ دو طرفه، تمرکز بالا |
پایان سطح |
زمین ساده، اکسید سیاه، روکش روی، داکرومت |
تابع |
موقعیت یابی دقیق، ضد افست، مقاومت برشی کمکی |
برنامه های کاربردی |
قالب‌های دقیق، تجهیزات اتوماسیون، جک‌های ماشین ابزار، وسایل ماشین‌آلات |
کنترل کیفیت |
بازرسی کامل ابعاد، گردی، متمرکز بودن، سختی و پرداخت سطح |
ظرفیت تامین |
موجودی کافی، پشتیبانی از سفارش انبوه و سفارشی سازی غیر استاندارد |
مزایای محصول اصلی
تحمل دقیق m6 برای موقعیت یابی پایدار
اتخاذ فرآیند سنگ زنی با دقت حرفه ای برای حفظ تحمل پایدار m6. مطابق با سوراخ های استاندارد H7، مناسب انتقال یا تداخل قابل اعتماد را ایجاد می کند و به طور موثر شکاف های مونتاژ و ناهماهنگی اجزا را در اکثر سناریوهای مونتاژ مکانیکی دقیق کاهش می دهد.
ساخته شده از فولاد یاتاقان با کیفیت بالا و فولاد آلیاژی با عملیات کوئنچ کامل، به سختی HRC 58-62. ساختار سطح فشرده مقاومت سایش و استحکام برشی خوبی را در شرایط کار چرخه‌ای معمولی فراهم می‌کند، تغییر شکل و سایش را کاهش می‌دهد و عمر مفید سازه را افزایش می‌دهد.
طراحی پخ برای نصب آسان
پخ دو طرفه استاندارد باعث می شود تا در حین مونتاژ صاف شود، مقاومت فشاری کاهش یابد و از خراش یا گیر کردن دیواره سوراخ جلوگیری شود. به خوبی با نصب دسته ای و سناریوهای اشکال زدایی مکرر سازگار می شود تا کارایی کار در محل را بهبود بخشد.
تمرکز بالا و دقت ثابت
سنگ زنی دقیق تمام بدن صافی و تمرکز عالی را تضمین می کند. چندین پین اعمال شده در یک مجموعه ابزار می تواند مرجع یکپارچه را حفظ کند، به طور موثر خطاهای تجمعی را کاهش دهد و از دقت کلی ساختار اطمینان حاصل کند.
مواد متنوع و سازگاری گسترده
موجود در فولاد کربنی، فولاد بلبرینگ و فولاد ضد زنگ با چندین عملیات سطحی. این می تواند با محیط های داخلی معمولی، شرایط مرطوب و سناریوهای کمی خورنده، متعادل کردن الزامات موقعیت یابی دقیق و عملکرد اولیه ضد زنگ برای استفاده صنعتی همه کاره سازگار شود.
فرآیند تولید
انتخاب مواد : فولاد با کیفیت بالا، فولاد آلیاژی و فولاد ضد زنگ با خواص مکانیکی پایدار برای عملیات حرارتی و سنگ زنی دقیق.
برش دقیق : برش با طول ثابت CNC صورت صاف و ابعاد دقیق را تضمین می کند.
پخ دو طرفه : پردازش پخ استاندارد برای هدایت مونتاژ صاف.
Quenching & Tempering : سخت شدن و تمپرینگ یکپارچه سختی و چقرمگی ساختار را تثبیت می کند.
سنگ زنی دقیق تمام بدن : سنگ زنی چند پاسی تحمل، گردی و تمرکز را به شدت کنترل می کند.
درمان ضد خوردگی سطح : اکسید سیاه، آبکاری روی و سایر پرداخت ها با توجه به درخواست های کاربردی.
بازرسی نهایی و مرتب سازی : بازرسی دسته ای دقیق برای تثبیت کیفیت ثابت محصول.
صنایع کاربردی
صنعت قالب دقیق : قرار دادن قالب های پلاستیکی، قالب های مهر زنی و قالب های ریخته گری برای تضمین دقت بسته شدن قالب.
تجهیزات اتوماسیون : تعیین موقعیت و تثبیت جیگ ها، قاب های پایه و ماژول های دقیق برای کاهش انحراف در حال اجرا.
ماشین ابزار : تعیین موقعیت مرجع برای تجهیزات مرکز ماشینکاری و اجزای کمکی ماشین ابزار.
ماشین آلات مهندسی : موقعیت کمکی و محدودیت برشی برای نقاط اتصال مکانیکی و بارهای سنگین.
تجهیزات ابزار دقیق : مونتاژ با دقت بالا، موقعیت یابی ضد افست و محدود برای دستگاه های دقیق مینیاتوری.
چرا پین های رولپلاک DIN 6325 ما را انتخاب کنید؟
ما در ساخت پین‌های استوانه‌ای سخت‌شده DIN 6325 که کاملاً با استانداردهای آلمانی و استانداردهای ISO 8734 مطابقت دارد، تخصص داریم. محصولات ما دارای تحمل دقیق، سختی پایدار و سطح صاف با قوام دسته ای خوب هستند. موجودی کافی از تحویل سریع فله پشتیبانی می کند و پردازش سفارشی غیر استاندارد در دسترس است. ما می‌توانیم گواهی‌های کامل مواد و گزارش‌های تست عملکرد، ارائه راه‌حل‌های موقعیت‌یابی دقیق قابل اعتماد و مقرون‌به‌صرفه برای پروژه‌های جهانی قالب، ابزار و تجهیزات دقیق ارائه کنیم.
نکات نصب و استفاده
1. تطبیق تحمل حفره معقول : برای تداخل پایدار یا تناسب انتقال، برای جلوگیری از موقعیت ضعیف ناشی از شکاف بیش از حد یا مونتاژ بیش از حد سفت، برای مطابقت با سوراخ های تحمل H7 توصیه می شود.
2. استاندارد عملیات اتصالات پرس : از ابزار فشار استاتیک برای نصب یکنواخت استفاده کنید. کوبیدن شدید برای جلوگیری از خم شدن پین و تغییر شکل سوراخ توصیه نمی شود.
3. سطح مونتاژ را تمیز کنید : ضایعات آهن، روغن و ناخالصی ها را قبل از نصب حذف کنید تا سایش و نقص مونتاژ کاهش یابد.
4. انتخاب مواد و پایان : پین های فولادی ضد زنگ یا ضد خوردگی را برای محیط های مرطوب و خورنده انتخاب کنید. پین های سخت شده از فولاد کربنی برای سناریوهای داخلی معمولی برای کنترل هزینه مناسب هستند.
5. بازرسی منظم تحت بار چرخه ای : وضعیت موقعیت را به طور دوره ای برای تجهیزات تحت ارتعاش بالا و بار متناوب بررسی کنید و قطعات فرسوده را به موقع تعویض کنید تا دقت مونتاژ حفظ شود.
برای پین های رولپلاک استوانه ای DIN 6325 با دقت بالا و راه حل های بست سفارشی، لطفاً برای پارامترهای دقیق و نقل قول های حرفه ای با ما تماس بگیرید.
