DIN6914 & DIN6915 HV ஸ்ட்ரக்ச்சுரல் போல்ட் & நட் முழுமையான பொருத்த வழிகாட்டி

1. அறிமுகம்

DIN6914 பிளாட்கள் முழுவதும் அதிக வலிமை கொண்ட போல்ட்கள் மற்றும் பொருந்திய DIN6915 ஹெவி ஹெக்ஸ் நட்டுகள் ஐரோப்பிய எஃகு கட்டுமானத்திற்கான நிலையான HV முன் ஏற்றப்பட்ட இணைப்பு அமைப்பை உருவாக்குகின்றன. DIN 6914:1989 மற்றும் DIN 6915:1999, DIN 6914:1989 மற்றும் DIN 6915:1999, தொழிற்சாலை சட்டங்கள், பாலங்கள், காற்று விசையாழி ஆதரவுகள் மற்றும் கனரக இயந்திரங்களின் சுமை தாங்கும் இணைப்புகளில் பயன்படுத்தப்படும் DIN 18800 எஃகு கட்டமைப்பு வடிவமைப்புக் குறியீடுகளுக்கு இணங்க, பரவலாக ஏற்றுக்கொள்ளப்பட்ட வெகுஜன உற்பத்தி பதிப்புகள்.

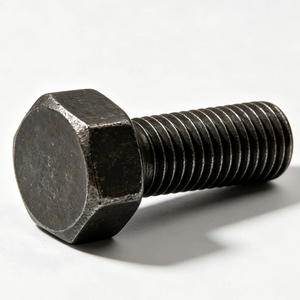

டிஐஎன்6914 எச்வி ஸ்ட்ரக்சுரல் போல்ட், எஃகு மூட்டுகளின் ஆண்டி-ஸ்லிப் செயல்திறனை மேம்படுத்த, குறைந்த ஸ்லிப்பிங், பகுதியளவு குறுகிய நூல் வடிவமைப்புடன் அதிக இறுக்கமான முறுக்குவிசையைத் தாங்கும் வகையில் விரிவடைந்த அறுகோண அடுக்குகளைக் கொண்டுள்ளது. உடன் மட்டுமே பொருத்த முடியும் DIN6915 ஹெவி ஹெக்ஸ் ஸ்ட்ரக்சுரல் நட் ; நிலையான DIN931/DIN934 ஃபாஸ்டென்சர்களுடன் கலப்பது, மூன்றாம் தரப்பு ஆய்வின் போது போதுமான முன் ஏற்றம், நூல் சரிவு மற்றும் கட்டமைப்பு ஸ்லிப்பை ஏற்படுத்தும். இந்த தொழில்முறை ஆதார வழிகாட்டி TOPBOLT தொழில்நுட்பக் குழுவால் தொகுக்கப்பட்டுள்ளது, ஐரோப்பிய உள்கட்டமைப்பு மற்றும் காற்றாலை மின் திட்டங்களுக்கு DIN HV ஃபாஸ்டென்சர்களை வழங்குவதில் 15 வருட அனுபவத்துடன், பரிமாண விளக்கப்படங்கள், தர பொருத்தம், வாஷர் விதிகள், முறுக்கு நிறுவல், தோல்வி பகுப்பாய்வு மற்றும் ஏற்றுமதி ஆய்வு தரநிலைகள் ஆகியவற்றை உள்ளடக்கியது.

2. DIN6914 & DIN6915 இன் நிலையான & கட்டமைப்பு அம்சங்கள்

2.1 செல்லுபடியாகும் நிறை-உற்பத்தி தரநிலைகள் & அளவு வரம்பு

1. DIN6914 ஸ்ட்ரக்சுரல் போல்ட் (நிலையான பதிப்பு DIN 6914:1989): நூல் அளவுகள் M12-M27, நீளம் 30mm~165mm, பகுதி நூல் கட்டுமானம்;

2. DIN6915 மேட்சிங் ஹெவி நட் (நிலையான பதிப்பு DIN 6915:1999): அகலமான பிளாட்கள் மற்றும் தடிமனான நட் பாடியுடன் M12-M27 DIN6914 போல்ட்களைப் பொருத்துகிறது;

3. முழு HV அசெம்பிளி செட்: DIN6914 போல்ட் + DIN6915 நட் + DIN6916 ஸ்ட்ரக்ச்சுரல் வாஷர், EN 14399-4 ஐரோப்பிய ஸ்ட்ரக்ச்சுரல் ஃபாஸ்டென்னர் விவரக்குறிப்புடன் சீரமைக்கப்பட்டது.

2.2 முக்கிய பரிமாண ஒப்பீடு மற்றும் சாதாரண DIN931/DIN934

முக்கிய நன்மை: முறுக்கு விசையின் கீழ் பெரிய தொடர்பு பகுதி இறுதி இறுக்கத்தின் போது நழுவுவதைத் தவிர்க்கிறது; தடிமனான நட்டு அதிக முன் ஏற்றத்தின் கீழ் நூல் நசுக்குவதைத் தடுக்கிறது; குறுகிய நூல் உயர் ஸ்லிப் எதிர்ப்பிற்காக எஃகு தகடுகளுடன் முழு ஷாங்க் தொடர்பை உறுதி செய்கிறது.

3. பொருள் & வலிமை தர தேர்வு வழிகாட்டி

3.1 முதன்மை கார்பன் ஸ்டீல் உயர் இழுவிசை தொடர்

DIN6914 போல்ட்: க்ளாஸ் 10.9 க்வென்ச்ட் & டெம்பர்டு 42CrMo அலாய் ஸ்டீல், நிமிட இழுவிசை வலிமை 1040MPa, தொழிற்சாலை எஃகு பிரேம்கள் மற்றும் காற்றாலை ஆதரவுகளுக்கான தரநிலை;

DIN6915 நட்டு: மாற்றுச் சுமையின் கீழ் ஒரு பக்க நூல் செயலிழப்பைத் தவிர்க்க, சீரான கடினத்தன்மையுடன் 10 ஆம் வகுப்பு பொருந்திய டெம்பர்டு கார்பன் ஸ்டீல்;

எச்சரிக்கை: வகுப்பு 8.8 போல்ட்களை 10 ஆம் வகுப்பு DIN6915 நட்டுகளுடன் இணைக்க வேண்டாம்; கடினத்தன்மை பொருத்தமின்மை முன்கூட்டிய நட்டு நூல் அகற்றப்படுவதற்கு வழிவகுக்கும்.

3.2 மேட்சிங் சர்ஃபேஸ் பினிஷ் விருப்பங்கள்

பிளாக் பாஸ்பைட் பினிஷ் (உட்புற தொழிற்சாலை தரநிலை) : பூஜ்ஜிய பூச்சு குறுக்கீடு, நிலையான உராய்வு முறுக்கு, உலர்ந்த உட்புற சுமை தாங்கும் எஃகு கட்டமைப்புகளுக்கு ஏற்றது;

ஹாட் டிப் கால்வனேற்றப்பட்ட HDG (அவுட்டோர் எக்ஸ்போஸ்டு ஸ்டீல்வொர்க்) : போல்ட் மற்றும் நட்டுகள் முழு செட்களாக கால்வனேற்றப்பட்டவை, பாலம் மற்றும் காற்றின் அடித்தள கட்டுமானத்திற்கான பூச்சு தடிமனை ஈடுசெய்ய கொட்டைகள் அதிகமாக தட்டப்படுகின்றன;

மெக்கானிக்கல் துத்தநாகம் / டாக்ரோமெட் (லேசான கரையோர அரிப்பு) : ஹைட்ரஜன்-சிக்கல் இல்லாத, உயர்ந்த உப்பு தெளிப்பு எதிர்ப்பு மற்றும் கடல் ஒளி எஃகு சட்டங்களுக்கான மின்முலாம்.

முக்கியமான கட்டுப்பாடு: வகுப்பு 10.9 DIN6914 போல்ட்கள் வழக்கமான எலக்ட்ரோ-கால்வனைசிங் தவிர்க்க வேண்டும்; நீண்ட கால அதிர்வு சுமையின் கீழ் ஹைட்ரஜன் முறிவு தாமதமாக எலும்பு முறிவு ஏற்படுகிறது.

4. கட்டாயம் பொருந்தக்கூடிய வாஷர் தரநிலை (DIN6916)

HV முன் ஏற்றப்பட்ட இணைப்புகளில் வாஷர்களைத் தவிர்க்க முடியாது; DIN6916 தடிமனான கட்டமைப்பு துவைப்பிகள் மெல்லிய DIN125 பிளாட் வாஷர்களை மாற்றுகின்றன:

1. DIN6916 ஆனது இறுக்கமான அழுத்தத்தை சிதறடிப்பதற்கும், எஃகு தகடு மேற்பரப்பில் உள்தள்ளப்படுவதைத் தடுப்பதற்கும் அதிகரித்த தடிமன் மற்றும் தாங்கும் பகுதியைக் கொண்டுள்ளது;

2. நிலையான சட்டசபை வரிசை: ஸ்டீல் அடி மூலக்கூறு → DIN6916 வாஷர் → DIN6914 போல்ட் ஹெட்; எதிர் எஃகு தகடு → DIN6916 வாஷர் → DIN6915 கனமான நட்டு;

3. DIN125 மெல்லிய துவைப்பிகள் ஏற்றுக்கொள்ளக்கூடிய மாற்றாக இல்லை; போதுமான தாங்கும் திறன் தட்டு மேற்பரப்பு தாழ்வை ஏற்படுத்தும் மற்றும் மூட்டு சீட்டு எதிர்ப்பை குறைக்கும்.

5. நிலையான HV ப்ரீலோட் நிறுவல் செயல்முறை

1. முழு தொகுப்பு நிலைத்தன்மை விதி: ஒவ்வொரு கூட்டும் DIN6914 போல்ட்கள், DIN6915 கொட்டைகள் மற்றும் DIN6916 வாஷர்களை ஒரே மாதிரியான வெப்பத் தொகுதி மற்றும் மேற்பரப்பு முடிவிலிருந்து பயன்படுத்த வேண்டும்; கலப்பு தரங்கள் அல்லது பூச்சுகள் தடைசெய்யப்பட்டுள்ளன;

2. இரண்டு-நிலை முறுக்கு இறுக்கம்: முதலில் 70% மதிப்பிடப்பட்ட முறுக்கு, பின்னர் இறுதி முறுக்கு முழு வடிவமைப்பு மதிப்புக்கு முன் இறுக்கம்; ஒரு-படி கனமான இறுக்கம் மன அழுத்தம் செறிவு மற்றும் போல்ட் எலும்பு முறிவு அபாயத்தை தூண்டுகிறது;

3. நூல் சுத்தம் தேவை: சட்டசபைக்கு முன் கிரீஸ் மற்றும் உலோக சில்லுகளை அகற்றவும்; பிடிப்பு எதிர்ப்பு கலவையை ஹெச்டிஜி த்ரெட்களில் லேசாகப் பயன்படுத்துவதன் மூலம் கசிவைத் தடுக்கலாம்;

4. ஏற்றுக்கொள்ளும் ஆய்வு: இறுதி இறுக்கம், பூஜ்ஜிய இடைவெளி அல்லது இணைக்கப்பட்ட எஃகு தகடுகளுக்கு இடையே ஆஃப்செட் செய்த பிறகு போல்ட் ஹெட் மற்றும் நட்டுகளில் தெளிவான தரக் குறியிடுதல் மூட்டைத் தகுதிப்படுத்துகிறது.

6. முக்கிய பயன்பாட்டுத் தொழில்கள்

1. தொழில்துறை எஃகு பட்டறை: போர்டல் பிரேம் பீம்-நெடுவரிசை மூட்டுகள், மேல்நிலை கிரேன் கர்டர் HV முன் ஏற்றப்பட்ட இணைப்புகள்;

2. காற்றாலை மின் சாதனம்: டர்பைன் அடிப்படை சட்டங்கள், டவர் ஆதரவு கனரக எஃகு கட்டமைப்புகள்;

3. பாலம் மற்றும் போக்குவரத்து உள்கட்டமைப்பு: பாதசாரி மேம்பாலங்கள், கனரக குழாய் ஆதரவு சட்டங்கள்;

4. கனரக சுரங்கம் & இயந்திரங்கள்: சுரங்க உபகரண அடுக்குகள், ஹைட்ராலிக் இயந்திர சுமை தாங்கும் தளங்கள், பெரிய இயந்திர கருவி பிரேம்கள்.

7. பொதுவான ஆதாரம் & நிறுவல் தோல்விகள் & திருத்தங்கள்

1. DIN6914 போல்ட்களுக்கான நிலையான DIN934 நட்டுகளுடன் DIN6915 ஐ மாற்றுவது ஆபத்து: மெல்லிய நட்டு உடல் மற்றும் குறுகிய அடுக்குகள் அதிக முறுக்குவிசையின் கீழ் விரிசல் ஏற்படுகின்றன, இதனால் எஃகு மூட்டு ஸ்லிப் மற்றும் சிதைவு ஏற்படுகிறது. தீர்வு: DIN6914+DIN6915 HV செட்கள் மட்டுமே முழுமையாகப் பொருந்துகின்றன, தரமிறக்க மாற்று அனுமதிக்கப்படவில்லை.

2. வகுப்பு 10.9 DIN6914 போல்ட்களுக்கு எலக்ட்ரோபிளேட்டிங் சிகிச்சை ஆபத்து: ஹைட்ரஜன் எம்பிரிட்டில்மென்ட் நீண்ட கால அதிர்வு, கடுமையான பாதுகாப்பு அபாயத்தின் கீழ் தாமதமான போல்ட் உடைப்புக்கு வழிவகுக்கிறது. தீர்வு: பிளாக் ஆக்சைடு, HDG அல்லது டாக்ரோமெட் எதிர்ப்பு அரிப்பு பூச்சுகளை உயர் இழுவிசை கட்டமைப்பு ஃபாஸ்டென்சர்களுக்கு ஏற்றுக்கொள்ளவும்.

3. குறிப்பிட்ட DIN6916 கட்டமைப்பு துவைப்பிகளுக்குப் பதிலாக DIN125 மெல்லிய துவைப்பிகளைப் பயன்படுத்துதல் ஆபத்து: செறிவூட்டப்பட்ட ப்ரீலோட் அழுத்தம் எஃகு தகடுகளில் ஆழமான உள்தள்ளலை உருவாக்குகிறது மற்றும் ஒட்டுமொத்த கூட்டு தாங்கும் திறனைக் குறைக்கிறது. தீர்வு: அனைத்து முன் ஏற்றப்பட்ட மூட்டுகளுக்கும் பிரத்யேக DIN6916 தடிமனான வாஷர்களுடன் DIN HV இணைப்புக் குறியீட்டைப் பின்பற்றவும்.

8. ஏற்றுமதி சான்றிதழ் & ஆய்வு ஆதரவு

TOPBOLT இலிருந்து பெருமளவில் உற்பத்தி செய்யப்படும் அனைத்து DIN6914 மற்றும் DIN6915 HV ஃபாஸ்டென்சர்களும் EN 10204 3.1 மெட்டீரியல் சோதனை சான்றிதழ்கள், கடினத்தன்மை அறிக்கைகள், ஹைட்ரஜன் எம்பிரிட்டில்மென்ட் மற்றும் சால்ட் ஸ்ப்ரே சோதனை பதிவுகளை வழங்க முடியும். மூன்றாம் தரப்பு SGS & BV மாதிரி ஆய்வு ஆதரிக்கப்படுகிறது, இது DIN 18800 மற்றும் EN 14399 தரநிலைகளுடன் ஐரோப்பிய எஃகு கட்டுமானம் மற்றும் காற்றாலை ஏற்றுமதி அனுமதி ஆகியவற்றிற்கு முழுமையாக இணங்குகிறது.

9. முடிவு

DIN6914 உயர் வலிமை கொண்ட கட்டமைப்பு போல்ட்கள் மற்றும் பொருந்திய DIN6915 ஹெவி ஹெக்ஸ் நட்டுகள் ஐரோப்பிய எஃகு கட்டுமானத்திற்கான பிரத்யேக HV ப்ரீலோடட் இணைப்பு அமைப்புகளை உருவாக்குகின்றன, அகலப்படுத்தப்பட்ட ஹெக்ஸ் பிளாட்கள், தடிமனான நட் உடல்கள் மற்றும் குறுகிய ஷாங்க் நூல் ஆகியவை கனமான, அதிர்வுறும் நிரந்தர சுமை நிலைமைகளுக்கு உகந்ததாக இருக்கும். வாங்குபவர்கள் மற்றும் கட்டுமானக் குழுக்கள், பிரத்யேக DIN6916 வாஷர்களுடன் முழு-செட் பொருத்துதல் விதிகளை நடைமுறைப்படுத்த வேண்டும், பொதுவான DIN931/DIN934 ஃபாஸ்டென்சர்களிலிருந்து கண்டிப்பாகப் பிரிக்கப்பட்டு, தரத் தேர்வு, மேற்பரப்பு பாதுகாப்பு மற்றும் இரண்டு-நிலை முறுக்கு இறுக்குதல் செயல்முறைகளை தரநிலையாக்க வேண்டும். கட்டமைப்பு பாதுகாப்பு.

10. அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: DIN6914 போல்ட்களை நிலையான DIN934 ஹெக்ஸ் நட்ஸுடன் பொருத்த முடியுமா? A: எண். DIN6915 தடிமனான அகலமான கனமான பருப்புகள் மட்டுமே இணக்கமான பொருத்தம். DIN934 கொட்டைகள் போதுமான தடிமன் மற்றும் தாங்கும் அகலம் இல்லாததால், அதிக முன் ஏற்றத்தின் கீழ் நூல் சரிவடைகிறது; HV எஃகு கட்டுமானத்திற்கு மாற்றீடு தடைசெய்யப்பட்டுள்ளது.

Q2: வகுப்பு 10.9 DIN6914 போல்ட்களுக்கு வழக்கமான மின்முலாம் பூசுவதை ஏன் தவிர்க்க வேண்டும்? ப: எலக்ட்ரோபிளேட்டிங் ஹைட்ரஜன் ஊடுருவல் மற்றும் மிருதுவாக்கும் அபாயத்தை அறிமுகப்படுத்துகிறது, இது தொடர்ச்சியான அதிர்வு சுமையின் கீழ் கணிக்க முடியாத தாமதமான எலும்பு முறிவை ஏற்படுத்துகிறது. வெளிப்புற திட்டங்களுக்கு HDG அல்லது Dacromet பூச்சு பரிந்துரைக்கப்படுகிறது.

Q3: HV இணைப்புகளுக்கு DIN6916 வாஷர் கட்டாயமா? ப: ஆம். தடிமனான DIN6916 கட்டமைப்பு துவைப்பிகள் இறுக்கமான அழுத்தத்தை சமமாக விநியோகிக்கின்றன; மெல்லிய DIN125 துவைப்பிகள் எஃகு தகடுகளை உள்தள்ளும் மற்றும் கூட்டு சீட்டு எதிர்ப்பு திறனை குறைக்கிறது.
