DIN6914 እና DIN6915 HV መዋቅራዊ ቦልት እና ለውዝ የተሟላ ተዛማጅ መመሪያ

1. መግቢያ

DIN6914 ሰፊ በአፓርታማዎች ላይ ከፍተኛ ጥንካሬ ያለው ብሎኖች እና ተዛማጅ DIN6915 ከባድ ሄክስ ለውዝ ለአውሮፓ ብረት ግንባታ መደበኛውን HV ቀድሞ የተጫነ የግንኙነት ስርዓት ይመሰርታሉ። ሰፊ ተቀባይነት ያለው የጅምላ ማምረቻ ስሪቶች DIN 6914: 1989 እና DIN 6915: 1999, ከ DIN 18800 የብረት መዋቅር ንድፍ ኮዶች ጋር የተጣጣሙ, በፋብሪካ ክፈፎች, ድልድዮች, የንፋስ ተርባይኖች ድጋፎች እና ከባድ ማሽነሪዎች የተሸከሙ መገጣጠሚያዎች.

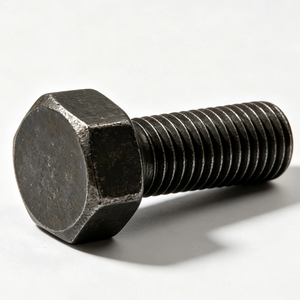

DIN6914 HV Structural Bolt የአረብ ብረት መጋጠሚያዎችን ፀረ-ተንሸራታች አፈፃፀም ለማሻሻል የሰፋ ባለ ስድስት ጎን አፓርትመንቶች ከፍ ያለ የማጥበቂያ torque በትንሽ ተንሸራታች ፣ ከፊል አጭር ክር ንድፍ ይሸከማሉ። ጋር ብቻ ሊመሳሰል ይችላል DIN6915 ከባድ ሄክስ መዋቅራዊ ነት ; ከመደበኛ DIN931/DIN934 ማያያዣዎች ጋር መቀላቀል በቂ ያልሆነ ቅድመ ጭነት፣ የክር መደርመስ እና በሶስተኛ ወገን ፍተሻ ወቅት መዋቅራዊ መንሸራተትን ያስከትላል። ይህ የባለሙያ ምንጭ መመሪያ በ TOPBOLT ቴክኒካል ቡድን የተጠናቀረ ሲሆን የ DIN HV ማያያዣዎችን ለአውሮፓ መሰረተ ልማት እና የንፋስ ሃይል ፕሮጄክቶች በማቅረብ ፣የልኬት ቻርቶችን ፣የክፍል ማዛመድን ፣የእቃ ማጠቢያ ህጎችን ፣የማሽከርከር ጭነትን ፣ውድቀትን ትንተና እና የኤክስፖርት ፍተሻ ደረጃዎችን በመሸፈን የ15 አመት ልምድ ያለው።

2. የ DIN6914 እና DIN6915 መደበኛ እና መዋቅራዊ ባህሪያት

2.1 ትክክለኛ የጅምላ-ምርት ደረጃዎች እና የመጠን ክልል

1. DIN6914 መዋቅራዊ ቦልት (የተረጋጋ እትም DIN 6914: 1989): የክር መጠኖች M12-M27, ርዝመት 30mm ~ 165mm, ከፊል ክር ግንባታ;

2. DIN6915 የሚዛመድ ከባድ ነት (የተረጋጋ እትም DIN 6915: 1999): M12-M27 DIN6914 ብሎኖች ሰፊ ጠፍጣፋ እና ወፍራም ነት አካል ጋር ግጥሚያዎች;

3. ሙሉ HV ስብሰባ ስብስብ: DIN6914 ቦልት + DIN6915 ነት + DIN6916 መዋቅራዊ ማጠቢያ, EN 14399-4 የአውሮፓ መዋቅራዊ fastener ዝርዝር ጋር የተስተካከለ.

2.2 የቁልፍ ልኬት ንጽጽር ከተራ DIN931/DIN934 ጋር

ዋና ጥቅማጥቅም: በቶርኪ ቁልፍ ስር ያለው ትልቅ የመገናኛ ቦታ በመጨረሻው ጥብቅነት ወቅት መንሸራተትን ያስወግዳል; ወፍራም ነት በከፍተኛ ቅድመ ጭነት ስር ክር መሰባበርን ይከላከላል; አጭር ክር ለላቀ ተንሸራታች መቋቋም ከብረት ሰሌዳዎች ጋር ሙሉ የሻንች ግንኙነትን ያረጋግጣል።

3. የቁሳቁስ እና ጥንካሬ ክፍል ምርጫ መመሪያ

3.1 ዋና የካርቦን ብረት ከፍተኛ የመሸከምና ተከታታይ

DIN6914 ቦልት፡ ክፍል 10.9 የቀዘቀዘ እና የተስተካከለ 42CrMo alloy ብረት፣ አነስተኛ የመሸከምና ጥንካሬ 1040MPa፣ ለፋብሪካ የብረት ክፈፎች እና የንፋስ ተርባይን ድጋፎች መደበኛ;

DIN6915 ነት: ክፍል 10 በተለዋዋጭ ጭነት ውስጥ ባለ አንድ-ጎን ክር አለመሳካትን ለማስወገድ የተመጣጠነ የካርቦን አረብ ብረት ከተመጣጣኝ ጥንካሬ ጋር;

ማስጠንቀቂያ፡ ክፍል 8.8 ብሎኖች ከክፍል 10 DIN6915 ፍሬዎች ጋር አታጣምሩ; የጠንካራነት አለመመጣጠን ያለጊዜው የለውዝ ክር መግፈፍ ያስከትላል።

3.2 ተዛማጅ የወለል አጨራረስ አማራጮች

ጥቁር ፎስፋይድ አጨራረስ (የቤት ውስጥ ፋብሪካ ደረጃ) : ዜሮ ሽፋን ጣልቃገብነት, የተረጋጋ የግጭት ሽክርክሪት, ለደረቅ የቤት ውስጥ ጭነት-አረብ ብረት መዋቅሮች ተስማሚ;

Hot Dip Galvanized HDG ( ከቤት ውጭ የተጋለጠ የአረብ ብረት ስራ) ፡ ቦልቶች እና ለውዝ እንደ ሙሉ ስብስቦች አንቀሳቅሰዋል፣ ለድልድይ እና ለንፋስ መሰረት ግንባታ የሽፋን ውፍረት ለማካካስ ለውዝ ከመጠን በላይ መታ ያድርጉ።

ሜካኒካል ዚንክ/ዳክሮሜት (መለስተኛ የባህር ዳርቻ ዝገት) ፡- ከሃይድሮጂን-ኢምብሪትልመንት ነፃ የሆነ፣ የላቀ የጨው ርጭት መቋቋም የባህር ዳርቻ ቀላል የአረብ ብረት ፍሬሞች ከኤሌክትሮፕላቲንግ ጋር።

ወሳኝ ገደብ: ክፍል 10.9 DIN6914 ብሎኖች መደበኛ ኤሌክትሮ-galvanizing ማስወገድ አለባቸው; የሃይድሮጂን embrittlement የረጅም ጊዜ የንዝረት ጭነት ስር ዘግይቶ ስብራት ያስከትላል.

4. የግዴታ ማዛመጃ ማጠቢያ ደረጃ (DIN6916)

በ HV ቀድሞ በተጫኑ ግንኙነቶች ውስጥ ማጠቢያዎችን መተው አይቻልም; DIN6916 ወፍራም መዋቅራዊ ማጠቢያዎች ቀጭን DIN125 ጠፍጣፋ ማጠቢያዎችን ይተካሉ:

1. DIN6916 የአረብ ብረት ንጣፍ ንጣፍ ላይ እንዳይገባ ለመከላከል ውፍረት እና የመሸከምያ ቦታን ይጨምራል;

2. መደበኛ የመሰብሰቢያ ቅደም ተከተል: የአረብ ብረት ንጣፍ → DIN6916 ማጠቢያ → DIN6914 ቦልት ራስ; ተቃራኒ የብረት ሳህን → DIN6916 ማጠቢያ → DIN6915 ከባድ ነት;

3. DIN125 ቀጭን ማጠቢያዎች ተቀባይነት የሌላቸው ተተኪዎች አይደሉም; በቂ ያልሆነ የመሸከም አቅም በጠፍጣፋ ወለል ላይ ድብርት ያስከትላል እና የጋራ መንሸራተትን የመቋቋም ችሎታ ይቀንሳል።

5. መደበኛ የ HV ቅድመ ጭነት መጫኛ ሂደት

1. ሙሉ ስብስብ ወጥነት ደንብ: እያንዳንዱ መጋጠሚያ DIN6914 ብሎኖች, DIN6915 ለውዝ እና DIN6916 washers ተመሳሳይ ሙቀት ባች እና ወለል አጨራረስ መጠቀም አለበት; ድብልቅ ደረጃዎች ወይም ሽፋኖች የተከለከሉ ናቸው;

2. ባለ ሁለት-ደረጃ torque ማጠንጠን: በመጀመሪያ ደረጃ ወደ 70% ደረጃ የተሰጠውን ጥንካሬ ቀድመው ያጠናክሩ, ከዚያም የመጨረሻውን ጥንካሬ ወደ ሙሉ የንድፍ እሴት; አንድ-ደረጃ ከባድ ማጠንከሪያ የጭንቀት ትኩረትን እና የቦልት ስብራት አደጋን ያነሳሳል;

3. ክር የማጽዳት መስፈርት: ከመሰብሰብዎ በፊት ቅባት እና የብረት ቺፖችን ያስወግዱ; ፀረ-ሴይስ ውህድ ሀሞትን ለመከላከል በኤችዲጂ ክሮች ላይ በትንሹ ሊተገበር ይችላል;

4. የመቀበል ምርመራ፡- ከመጨረሻው ጥብቅነት በኋላ በቦልት ራስ እና ነት ላይ ግልጽ የሆነ የደረጃ ምልክት ማድረጊያ፣ ዜሮ ክፍተት ወይም በተገናኙት የብረት ሳህኖች መካከል ማካካሻ መገጣጠሚያውን ብቁ ያደርገዋል።

6. ዋና የመተግበሪያ ኢንዱስትሪዎች

1. የኢንዱስትሪ ስቲል አውደ ጥናት: የፖርታል ፍሬም ምሰሶ-አምድ ማያያዣዎች, ከአናት በላይ ክሬን ማገጃ HV ቀድሞ የተጫኑ ግንኙነቶች;

2. የንፋስ ሃይል እቃዎች፡ ተርባይን ቤዝ ፍሬሞች፣ ማማ የከባድ ብረት አወቃቀሮችን ይደግፋሉ።

3. ድልድይ እና የትራንስፖርት መሠረተ ልማት፡ የእግረኛ መሻገሪያ መንገዶች፣ ከባድ የቧንቧ መስመር ድጋፍ ፍሬሞች;

4. ከባድ ማዕድን እና ማሽነሪ፡- የማዕድን ቁፋሮዎች፣ የሃይድሮሊክ ማሽን ተሸካሚ መሠረቶች፣ ትልቅ የማሽን መሳሪያ ፍሬሞች።

7. የተለመዱ ምንጮች እና የመጫኛ አለመሳካቶች እና ጥገናዎች

1. DIN6915ን በመደበኛ DIN934 ለውዝ በመተካት ለ DIN6914 ብሎኖች ስጋት፡ ቀጭን የለውዝ አካል እና ጠባብ አፓርታማዎች በከፍተኛ ጉልበት ስር ይሰነጠቃሉ፣ ይህም የብረት መገጣጠሚያ መንሸራተት እና መበላሸት ያስከትላል። መፍትሄው፡ ምንጭ ተጠናቋል DIN6914+DIN6915 HV ስብስቦች ብቻ ነው፣ ምንም የመቀነስ መተካት አይፈቀድም።

2. ለክፍል 10.9 DIN6914 የኤሌክትሮላይዜሽን ሕክምና አደጋ፡ የሃይድሮጂን መጨናነቅ በረጅም ጊዜ ንዝረት ስር ወደ ዘገየ የቦልት ስብራት ይመራል፣ ከባድ የደህንነት አደጋ። መፍትሄው፡ ጥቁር ኦክሳይድ፣ ኤችዲጂ ወይም ዳክሮሜት ፀረ-ዝገት አጨራረስ ለከፍተኛ ጥንካሬ መዋቅራዊ ማያያዣዎች ይውሰዱ።

3. ከተጠቀሱት DIN6916 የመዋቅር ማጠቢያዎች ይልቅ DIN125 ስስ ማጠቢያዎችን መጠቀም አደጋ፡- የተጠናከረ የቅድመ ጭነት ግፊት በብረት ሰሌዳዎች ላይ ጥልቅ ውስጠቶችን ይፈጥራል እና አጠቃላይ የጋራ የመሸከም አቅምን ይቀንሳል። መፍትሔው፡ ለሁሉም ቀድሞ የተጫኑ መጋጠሚያዎች ልዩ በሆነው DIN6916 ወፍራም ማጠቢያዎች የ DIN HV ግንኙነት ኮድን ይከተሉ።

8. የምስክር ወረቀት እና የፍተሻ ድጋፍ ወደ ውጭ መላክ

ሁሉም በጅምላ የሚመረቱ DIN6914 እና DIN6915 HV ማያያዣዎች ከ TOPBOLT EN 10204 3.1 የቁሳቁስ ሙከራ የምስክር ወረቀት፣የጠንካራነት ሪፖርቶች፣የሃይድሮጂን ኢምብሪትልመንት እና የጨው ርጭት መሞከሪያ መዝገቦችን ማቅረብ ይችላሉ። የሶስተኛ ወገን SGS & BV ናሙና ምርመራ ይደገፋል, ሙሉ በሙሉ በ DIN 18800 እና EN 14399 ደረጃዎች ለአውሮፓ የብረታ ብረት ግንባታ እና የንፋስ ኃይል ወደ ውጭ መላክ.

9. መደምደሚያ

DIN6914 ከፍተኛ-ጥንካሬ መዋቅራዊ ብሎኖች እና ተዛማጅ DIN6915 ከባድ ሄክስ ለውዝ ለአውሮፓ ብረት ግንባታ ልዩ HV ቀድሞ የተጫኑ የግንኙነት ሥርዓቶችን ይመሰርታሉ ፣ ሰፊ የሄክስ አፓርታማዎች ፣ ወፍራም የለውዝ አካላት እና አጭር የሻክ ክር ለከባድ እና ለሚንቀጠቀጥ ቋሚ ጭነት ሁኔታዎች የተመቻቸ። ገዥዎች እና የግንባታ ቡድኖች ሙሉ ለሙሉ የተቀናጁ ተዛማጅ ደንቦችን በልዩ ልዩ ዲአይኤን 6916 ማጠቢያዎች ፣ ከአጠቃላይ DIN931/DIN934 ማያያዣዎች ጋር በጥብቅ መተግበር እና የክፍል ምርጫን ፣የገጽታ ጥበቃን እና የሁለት-ደረጃ የማሽከርከር ሂደቶችን ደረጃውን የጠበቀ ክር መሰንጠቅን ፣ የመገጣጠሚያ መንሸራተትን እና በሃይድሮጂን ምክንያት የሚፈጠር ስብራትን ጨምሮ መዋቅራዊ አደጋዎችን ለማስወገድ ፣ ለስላሳ እና ለረጅም ጊዜ የሶስተኛ ወገን ደህንነትን መቀበልን ማረጋገጥ አለባቸው።

10. የሚጠየቁ ጥያቄዎች

Q1: DIN6914 ብሎኖች ከመደበኛ DIN934 ሄክስ ፍሬዎች ጋር ሊጣጣሙ ይችላሉ? መ: ቁጥር DIN6915 ጥቅጥቅ ያሉ ሰፊ ከባድ ፍሬዎች ብቸኛው ተዛማጆች ናቸው። DIN934 ለውዝ በቂ ውፍረት እና የመሸከምያ ስፋት ስለሌለው በከፍተኛ ቅድመ ጭነት ስር ክር መፈራረስ ያስከትላል። ለ HV ብረት ግንባታ መተካት የተከለከለ ነው.

Q2: ለምንድነው ለክፍል 10.9 DIN6914 ብሎኖች መደበኛ ኤሌክትሮፕላቲንግን ያስወግዱ? መ: ኤሌክትሮላይት የሃይድሮጂን ዘልቆ መግባት እና የመጨናነቅ ስጋትን ያስተዋውቃል፣ ይህም በተከታታይ የንዝረት ጭነት ውስጥ የማይታወቅ የዘገየ ስብራት ያስከትላል። HDG ወይም Dacromet ሽፋን ለቤት ውጭ ፕሮጀክቶች ይመከራል.

Q3: DIN6916 ማጠቢያ ለ HV ግንኙነቶች ግዴታ ነው? መ: አዎ. ወፍራም DIN6916 መዋቅራዊ ማጠቢያዎች የማጠናከሪያ ግፊትን በእኩል መጠን ያሰራጫሉ; ቀጫጭን DIN125 ማጠቢያዎች የብረት ሳህኖችን ገብተው የመገጣጠሚያውን ተንሸራታች የመቋቋም አቅም ይቀንሱ።
