Οδηγός αντιστοίχισης δομικών μπουλονιών και παξιμαδιών DIN6914 & DIN6915 HV

1. Εισαγωγή

DIN6914 φαρδιά και επίπεδα μπουλόνια υψηλής αντοχής και ταιριαστά βαριά εξαγωνικά παξιμάδια DIN6915 αποτελούν το τυπικό σύστημα σύνδεσης με προφόρτιση HV για ευρωπαϊκή χαλύβδινη κατασκευή. Ευρέως αποδεκτές εκδόσεις μαζικής παραγωγής είναι το DIN 6914:1989 και το DIN 6915:1999, συμβατές με τους κώδικες σχεδιασμού μεταλλικών κατασκευών DIN 18800, που εφαρμόζονται σε εργοστασιακά πλαίσια, γέφυρες, στηρίγματα ανεμογεννητριών και φέροντες αρμούς βαρέων μηχανημάτων.

Το δομικό μπουλόνι DIN6914 HV διαθέτει διευρυμένα εξάγωνα επίπεδα που αντέχουν υψηλότερη ροπή σύσφιξης με λιγότερη ολίσθηση, μερική σχεδίαση κοντού σπειρώματος για βελτίωση της αντιολισθητικής απόδοσης των χαλύβδινων αρμών. Μπορεί να συνδυαστεί μόνο με DIN6915 Βαρύ εξάγωνο δομικό παξιμάδι ; Η ανάμειξη με τους τυπικούς συνδετήρες DIN931/DIN934 θα προκαλέσει ανεπαρκή προφόρτιση, κατάρρευση του σπειρώματος και δομική ολίσθηση κατά την επιθεώρηση τρίτων. Αυτός ο επαγγελματικός οδηγός προμήθειας συντάχθηκε από την τεχνική ομάδα TOPBOLT, με 15 χρόνια εμπειρίας στην προμήθεια συνδετήρων DIN HV σε ευρωπαϊκά έργα υποδομής και αιολικής ενέργειας, καλύπτοντας διαγράμματα διαστάσεων, αντιστοίχιση βαθμών, κανόνες πλύσης, εγκατάσταση ροπής, ανάλυση αστοχιών και πρότυπα επιθεώρησης εξαγωγών.

2. Τυπικά & δομικά χαρακτηριστικά των DIN6914 & DIN6915

2.1 Έγκυρα Πρότυπα Μαζικής Παραγωγής & Εύρος Μεγεθών

1. DIN6914 Structural Bolt (σταθερή έκδοση DIN 6914:1989): Μεγέθη σπειρώματος M12-M27, μήκος 30mm~165mm, μερική κατασκευή σπειρώματος.

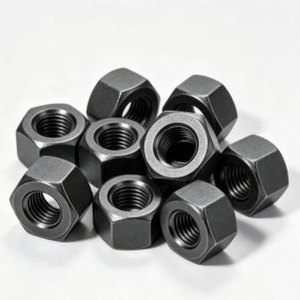

2. DIN6915 Matching Heavy Nut (σταθερή έκδοση DIN 6915:1999): Ταιριάζει με μπουλόνια M12-M27 DIN6914 με φαρδύτερα επίπεδα και παχύτερο σώμα παξιμαδιών.

3. Πλήρες σετ συναρμολόγησης HV: μπουλόνι DIN6914 + παξιμάδι DIN6915 + δομική ροδέλα DIN6916, ευθυγραμμισμένη με την ευρωπαϊκή προδιαγραφή δομικών συνδετήρων EN 14399-4.

2.2 Σύγκριση βασικών διαστάσεων έναντι συνηθισμένων DIN931/DIN934

Πλεονέκτημα πυρήνα: Η μεγαλύτερη επιφάνεια επαφής κάτω από το δυναμόκλειδο αποφεύγει την ολίσθηση κατά τη διάρκεια της τελικής σύσφιξης. Το παχύτερο παξιμάδι αποτρέπει τη σύνθλιψη του νήματος υπό υψηλή προφόρτιση. Το κοντό νήμα εξασφαλίζει την πλήρη επαφή του κορμού με τις χαλύβδινες πλάκες για ανώτερη αντοχή στην ολίσθηση.

3. Οδηγός Επιλογής Βαθμού Υλικού & Αντοχής

3.1 Κύρια σειρά ανθρακούχου χάλυβα υψηλής εφελκυσμού

Μπουλόνι DIN6914: Κατηγορία 10.9 Σβησμένος και σκληρυμένος κράμα χάλυβας 42CrMo, ελάχιστη αντοχή εφελκυσμού 1040 MPa, στάνταρ για χαλύβδινα πλαίσια εργοστασίων και στηρίγματα ανεμογεννητριών.

Παξιμάδι DIN6915: Κατηγορία 10 Ανθρακούχο χάλυβας ταιριαστός με σκληρυμένο χάλυβα με ισορροπημένη σκληρότητα για αποφυγή αστοχίας μονόπλευρου σπειρώματος υπό εναλλασσόμενο φορτίο.

Προειδοποίηση: Μη συνδυάζετε μπουλόνια Κλάσης 8.8 με παξιμάδια κατηγορίας 10 DIN6915. Η αναντιστοιχία σκληρότητας θα οδηγήσει σε πρόωρη απογύμνωση του νήματος του παξιμαδιού.

3.2 Αντιστοίχιση επιλογών φινιρίσματος επιφάνειας

Φινίρισμα μαύρου φωσφιδίου (Πρότυπο εσωτερικού εργοστασίου) : Μηδενικές παρεμβολές επίστρωσης, σταθερή ροπή τριβής, ιδανικό για ξηρές φέρουσες μεταλλικές κατασκευές εσωτερικού χώρου.

Γαλβανισμένο εν θερμώ HDG (Εξωτερική Εκτεθειμένη Χάλυβας) : Μπουλόνια και παξιμάδια γαλβανισμένα ως πλήρη σετ, παξιμάδια που καλύπτονται υπερβολικά για να αντισταθμίσουν το πάχος της επίστρωσης για την κατασκευή γέφυρας και βάσης ανέμου.

Μηχανικός ψευδάργυρος / Dacromet (Ήπια παράκτια διάβρωση) : Χωρίς ευθραυστότητα υδρογόνου, ανώτερη αντίσταση ψεκασμού αλατιού έναντι ηλεκτρολυτικής επιμετάλλωσης για υπεράκτια κουφώματα από ελαφρύ χάλυβα.

Κρίσιμος περιορισμός: Τα μπουλόνια DIN6914 κατηγορίας 10.9 πρέπει να αποφεύγουν τον κανονικό ηλεκτρογαλβανισμό. Η ευθραυστότητα του υδρογόνου προκαλεί καθυστερημένη θραύση υπό μακροχρόνιο φορτίο δόνησης.

4. Υποχρεωτικό ταιριαστό πρότυπο πλυντηρίου (DIN6916)

Οι ροδέλες δεν μπορούν να παραλειφθούν στις προφορτωμένες συνδέσεις HV. Οι χοντρές δομικές ροδέλες DIN6916 αντικαθιστούν τις λεπτές επίπεδες ροδέλες DIN125:

1. Το DIN6916 διαθέτει αυξημένο πάχος και περιοχή ρουλεμάν για να διασκορπίσει την πίεση σύσφιξης και να αποτρέψει την εσοχή στην επιφάνεια της χαλύβδινης πλάκας.

2. Τυπική ακολουθία συναρμολόγησης: Ατσάλινο υπόστρωμα → ροδέλα DIN6916 → κεφαλή μπουλονιού DIN6914. απέναντι από χάλυβα → ροδέλα DIN6916 → βαρύ παξιμάδι DIN6915.

3. Οι λεπτές ροδέλες DIN125 δεν είναι αποδεκτά υποκατάστατα. Η ανεπαρκής φέρουσα ικανότητα θα προκαλέσει συμπίεση της επιφάνειας της πλάκας και θα μειώσει την αντίσταση στην ολίσθηση της άρθρωσης.

5. Τυπική διαδικασία εγκατάστασης προφόρτισης HV

1. Κανόνας συνοχής πλήρους σετ: Κάθε σύνδεσμος πρέπει να χρησιμοποιεί μπουλόνια DIN6914, παξιμάδια DIN6915 και ροδέλες DIN6916 από την ίδια παρτίδα θερμότητας και φινίρισμα επιφάνειας. Μικτές ποιότητες ή επιστρώσεις απαγορεύονται.

2. Σφίξιμο με ροπή σε δύο στάδια: Πρώτα προ-σφίξτε στο 70% της ονομαστικής ροπής και, στη συνέχεια, τελική ροπή στην πλήρη τιμή σχεδιασμού. Το βαρύ σφίξιμο με ένα βήμα προκαλεί συγκέντρωση πίεσης και κίνδυνο θραύσης του μπουλονιού.

3. Απαίτηση καθαρισμού νήματος: Αφαιρέστε το γράσο και τα μεταλλικά τσιπ πριν από τη συναρμολόγηση. Η ένωση αντισύλληψης μπορεί να εφαρμοστεί ελαφρά σε νήματα HDG για να αποφευχθεί η τροφή.

4. Επιθεώρηση αποδοχής: Η καθαρή σήμανση ποιότητας στην κεφαλή του μπουλονιού και το παξιμάδι μετά το τελικό σφίξιμο, το μηδενικό διάκενο ή η μετατόπιση μεταξύ των συνδεδεμένων χαλύβδινων πλακών πληροί τις προϋποθέσεις για την ένωση.

6. Κύρια Βιομηχανίες Εφαρμογών

1. Βιομηχανικό εργαστήριο χάλυβα: Ενώσεις δοκού-κολώνας πλαισίου πύλης, προφορτωμένες συνδέσεις HV δοκού γερανού.

2. Εξοπλισμός Αιολικής Ενέργειας: Πλαίσια βάσης στροβίλων, βαριές χαλύβδινες κατασκευές υποστήριξης πύργων.

3. Γέφυρα & Υποδομές Μεταφορών: Πεζογέφυρες, βαριά πλαίσια στήριξης αγωγών.

4. Βαρέα Εξόρυξη & Μηχανήματα: Ράφια εξοπλισμού ορυχείων, φέρουσες βάσεις υδραυλικών μηχανών, μεγάλα πλαίσια εργαλειομηχανών.

7. Κοινές Αποτυχίες & Διορθώσεις Προμήθειας & Εγκατάστασης

1. Αντικατάσταση του DIN6915 με τυπικά παξιμάδια DIN934 για μπουλόνια DIN6914 Κίνδυνος: Το λεπτό σώμα παξιμαδιών και τα στενά επίπεδα ρωγμές κάτω από υψηλή ροπή, προκαλώντας ολίσθηση και παραμόρφωση αρμού από χάλυβα. Λύση: Η πηγή ολοκληρώθηκε με αντιστοιχία DIN6914+DIN6915 μόνο σετ HV, δεν επιτρέπεται η υποβάθμιση υποκατάστασης.

2. Επεξεργασία επιμετάλλωσης για μπουλόνια κλάσης 10.9 DIN6914 Κίνδυνος: Η ευθραυστότητα του υδρογόνου οδηγεί σε καθυστερημένη θραύση του μπουλονιού υπό μακροχρόνιους κραδασμούς, σοβαρός κίνδυνος ασφάλειας. Λύση: Υιοθετήστε αντιδιαβρωτικά φινιρίσματα μαύρου οξειδίου, HDG ή Dacromet για δομικούς συνδετήρες υψηλής αντοχής.

3. Χρήση λεπτών ροδέλες DIN125 αντί για τις καθορισμένες δομικές ροδέλες DIN6916 Κίνδυνος: Η συμπυκνωμένη πίεση προφόρτισης δημιουργεί βαθιές εσοχές στις χαλύβδινες πλάκες και μειώνει τη συνολική φέρουσα ικανότητα αρμού. Λύση: Ακολουθήστε τον κωδικό σύνδεσης DIN HV με αποκλειστικές ροδέλες παχύρρευστου DIN6916 για όλους τους προφορτωμένους αρμούς.

8. Υποστήριξη Πιστοποίησης Εξαγωγής & Επιθεώρησης

Όλοι οι συνδετήρες HV μαζικής παραγωγής DIN6914 και DIN6915 από την TOPBOLT μπορούν να παρέχουν πιστοποιητικά δοκιμών υλικού EN 10204 3.1, αναφορές σκληρότητας, ευθραυστότητα υδρογόνου και αρχεία δοκιμών ψεκασμού αλατιού. Υποστηρίζεται η δειγματοληπτική επιθεώρηση SGS & BV τρίτων, η οποία συμμορφώνεται πλήρως με τα πρότυπα DIN 18800 και EN 14399 για την ευρωπαϊκή χαλυβδοκατασκευή και την άδεια εξαγωγής αιολικής ενέργειας.

9. Συμπέρασμα

Οι δομικοί κοχλίες υψηλής αντοχής DIN6914 και τα αντίστοιχα βαριά εξαγωνικά παξιμάδια DIN6915 σχηματίζουν αποκλειστικά συστήματα σύνδεσης με προφόρτιση HV για ευρωπαϊκή χαλύβδινη κατασκευή, με διευρυμένα εξαγωνικά επίπεδα, παχύρρευστα σώματα παξιμαδιών και κοντό σπείρωμα στελέχους βελτιστοποιημένα για βαριές, δονητικές συνθήκες μόνιμου φορτίου. Οι αγοραστές και οι κατασκευαστικές ομάδες πρέπει να εφαρμόζουν κανόνες αντιστοίχισης πλήρους σετ με αποκλειστικές ροδέλες DIN6916, αυστηρά ξεχωριστές από τους γενικούς συνδετήρες DIN931/DIN934, και να τυποποιούν τις διαδικασίες επιλογής ποιότητας, προστασίας επιφάνειας και σύσφιξης με ροπή δύο σταδίων για την εξάλειψη των δομικών κινδύνων, όπως ρωγμές νήματος, ολίσθηση αρμών και μακροπρόθεσμη ασφάλεια που προκαλείται από υδρογόνο.

10. Συχνές ερωτήσεις

Ε1: Μπορούν οι βίδες DIN6914 να αντιστοιχιστούν με τα τυπικά εξαγωνικά παξιμάδια DIN934; Α: Όχι. Τα παχύρρευστα φαρδιά βαριά παξιμάδια DIN6915 είναι το μόνο συμβατό ταίρι. Τα παξιμάδια DIN934 στερούνται επαρκούς πάχους και πλάτους ρουλεμάν, με αποτέλεσμα το σπείρωμα να συμπτύσσεται υπό υψηλή προφόρτιση. Απαγορεύεται η αντικατάσταση της κατασκευής από χάλυβα HV.

Ε2: Γιατί να αποφύγετε την κανονική επιμετάλλωση για μπουλόνια DIN6914 κατηγορίας 10.9; Α: Η επιμετάλλωση εισάγει κίνδυνο διείσδυσης υδρογόνου και ευθραυστότητας, που προκαλεί απρόβλεπτη καθυστερημένη θραύση υπό συνεχές φορτίο δόνησης. Η επίστρωση HDG ή Dacromet συνιστάται για έργα εξωτερικού χώρου.

Ε3: Είναι υποχρεωτικό το πλυντήριο DIN6916 για συνδέσεις HV; Α: Ναι. Οι παχιές δομικές ροδέλες DIN6916 κατανέμουν ομοιόμορφα την πίεση σύσφιξης. Οι λεπτές ροδέλες DIN125 ανοίγουν εσοχές χαλύβδινες πλάκες και μειώνουν την ικανότητα αντίστασης ολίσθησης του αρμού.
