1. Hyrje
DIN6914 i gjerë në të gjithë rrafshnaltat, bulonat me rezistencë të lartë dhe dadot e rënda gjashtëkëndore të përputhshme DIN6915 formojnë sistemin standard të lidhjes së parangarkuar HV për konstruksionet evropiane të çelikut. Versionet e prodhimit masiv të pranuar gjerësisht janë DIN 6914:1989 dhe DIN 6915:1999, në përputhje me kodet e projektimit të strukturave të çelikut DIN 18800, të aplikuara në kornizat e fabrikës, urat, mbështetëset e turbinave me erë dhe nyjet e makinerive të rënda që mbajnë ngarkesë.

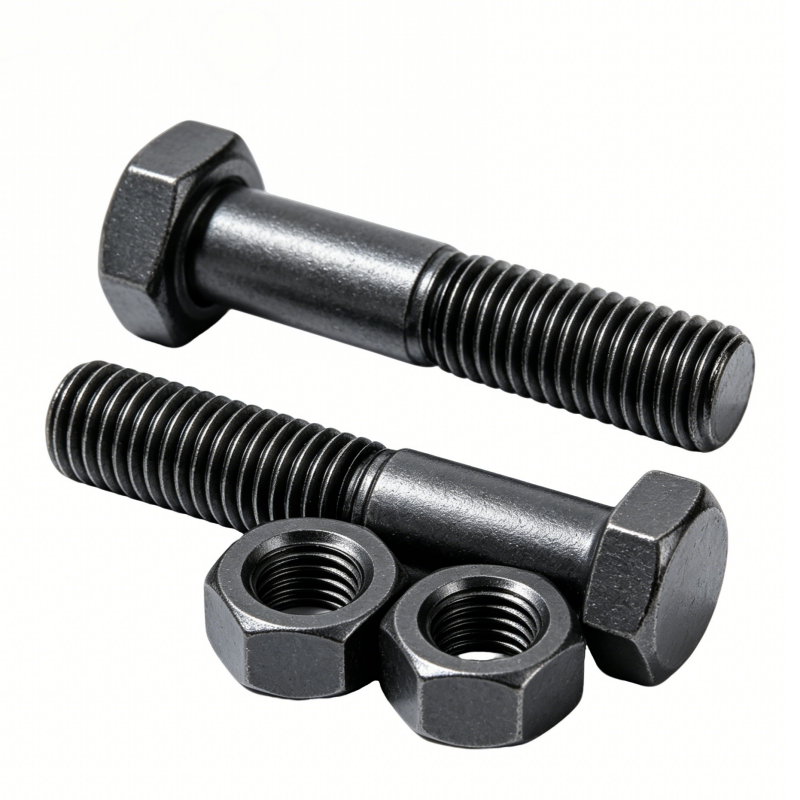

Bulon strukturor DIN6914 HV përmban rrasa gjashtëkëndëshe të zmadhuara për të mbajtur çift rrotullues më të lartë shtrëngimi me më pak rrëshqitje, dizajn me fileto të shkurtra të pjesshme për të përmirësuar performancën kundër rrëshqitjes së nyjeve prej çeliku. Mund të përputhet vetëm me DIN6915 Dado strukturore Hex Hex ; përzierja me fiksuesit standardë DIN931/DIN934 do të shkaktojë parangarkim të pamjaftueshëm, kolaps të filetos dhe rrëshqitje strukturore gjatë inspektimit nga palët e treta. Ky udhëzues profesional i burimeve është përpiluar nga ekipi teknik i TOPBOLT, me 15 vjet përvojë në furnizimin me mbërthyes DIN HV për projektet evropiane të infrastrukturës dhe energjisë së erës, duke mbuluar diagramet e dimensioneve, përputhjen e notave, rregullat e larës, instalimin e çift rrotullues, analizën e dështimit dhe standardet e inspektimit të eksportit.
2. Karakteristikat standarde dhe strukturore të DIN6914 & DIN6915
2.1 Standardet e vlefshme të prodhimit masiv dhe diapazoni i madhësisë
1. Bulon strukturor DIN6914 (botim i qëndrueshëm DIN 6914:1989): Madhësi filetosh M12-M27, gjatësi 30mm~165mm, ndërtim i pjesshëm i filetos;
2. DIN6915 Matching Heavy Nut (edicion i qëndrueshëm DIN 6915:1999): Përputhet me bulonat M12-M27 DIN6914 me rrasa më të gjera dhe trup më të trashë të dados;
3. Set i montimit të plotë HV: bulon DIN6914 + dado DIN6915 + rondele strukturore DIN6916, në përputhje me specifikimin evropian të fiksimit strukturor EN 14399-4.
2.2 Krahasimi i dimensioneve kryesore kundrejt DIN931/DIN934 të zakonshëm
Set lidhëse |
Gjerësia nëpër banesa s |
Trashësia e arrës m |
Gjatësia e fillit |
Lloji i aplikacionit |
Set DIN6914 + DIN6915 HV |
2 ~ 4 mm më e gjerë |
Trashet për ngarkesë të lartë |
Fije e shkurtër e pjesshme |
Lidhjet e strukturave të rënda të çelikut të parangarkuara |
Set standard DIN931 + DIN934 |
Madhësia standarde e rregullt |
Arrë standarde e hollë |
Fije e gjatë e plotë |
Asambleja e përgjithshme e makinerive me ngarkesë të lehtë |
Avantazhi kryesor: Zona më e madhe e kontaktit nën çelësin e rrotullimit shmang rrëshqitjen gjatë shtrëngimit përfundimtar; arra më e trashë parandalon shtypjen e fillit nën ngarkesë të lartë; filli i shkurtër siguron kontakt të plotë të boshtit me pllaka çeliku për rezistencë të lartë ndaj rrëshqitjes.
3. Udhëzues për përzgjedhjen e klasës së materialit dhe forcës
3.1 Seria kryesore e çelikut me karbon me tërheqje të lartë
Bulon DIN6914: Klasa 10.9 Çeliku me aliazh 42CrMo i shuar dhe i kalitur, rezistencë minimale në tërheqje 1040MPa, standard për kornizat e çelikut të fabrikës dhe mbështetëset e turbinave me erë;
Dado DIN6915: Çeliku i karbonit të kalitur të klasit 10 i përputhur me fortësi të ekuilibruar për të shmangur dështimin e filetës së njëanshme nën ngarkesë alternative;
Paralajmërim: Mos i çiftoni bulonat e klasës 8.8 me dadot e klasës 10 DIN6915; Mospërputhja e fortësisë do të çojë në heqjen e parakohshme të fillit të arrës.
3.2 Përputhja e opsioneve të përfundimit të sipërfaqes
Përfundimi me fosfid të zi (Standardi i fabrikës së brendshme) : Ndërhyrje zero në veshje, çift rrotullues fërkimi i qëndrueshëm, ideal për strukturat e thata të çelikut me ngarkesë të brendshme të thatë;
HDG e galvanizuar me zhytje të nxehtë (punë çeliku me ekspozim të jashtëm) : Bulonat dhe dadot e galvanizuara si grupe të plota, dado të tejkaluara për të kompensuar trashësinë e veshjes për ndërtimin e bazës së urës dhe erës;
Zinku mekanik/dakrometi (korrozioni i lehtë bregdetar) : rezistenca më e lartë ndaj spërkatjes së kripës pa hidrogjen, kundrejt pllakës elektrike për korniza çeliku të lehta në det të hapur.
Kufizimi kritik: Bulonat e klasës 10.9 DIN6914 duhet të shmangin elektro-galvanizimin e rregullt; brishtësia e hidrogjenit shkakton thyerje të vonuar nën ngarkesën afatgjatë të dridhjeve.
4. Standardi i detyrueshëm i larjes së përputhjes (DIN6916)
Rondelet nuk mund të hiqen në lidhjet e parangarkuara me HV; Rondelet strukturore të trasha DIN6916 zëvendësojnë rondelet e holla të sheshta DIN125:
1. DIN6916 përmban trashësi të shtuar dhe sipërfaqe mbajtëse për të shpërndarë presionin e shtrëngimit dhe për të parandaluar dhëmbëzimin në sipërfaqen e pllakës së çelikut;
2. Sekuenca standarde e montimit: Nënshtresa çeliku → rondele DIN6916 → koka e bulonit DIN6914; pllakë çeliku përballë → rondele DIN6916 → arrë e rëndë DIN6915;
3. Rondelet e holla DIN125 nuk janë zëvendësues të pranueshëm; Kapaciteti mbajtës i pamjaftueshëm do të shkaktojë depresion të sipërfaqes së pllakës dhe do të zvogëlojë rezistencën ndaj rrëshqitjes së nyjeve.
5. Procedura standarde e instalimit të parangarkimit HV
1. Rregulli i konsistencës së kompletit të plotë: Çdo bashkim duhet të përdorë bulona DIN6914, dado DIN6915 dhe rondele DIN6916 nga grupe identike të nxehtësisë dhe përfundim sipërfaqësor; notat ose veshjet e përziera janë të ndaluara;
2. Shtrëngimi i çift rrotullues me dy faza: Së pari shtrëngoni paraprakisht në 70% të çift rrotullues të vlerësuar, pastaj çift rrotullues përfundimtar në vlerën e plotë të projektimit; Shtrëngimi i rëndë me një hap shkakton përqendrimin e stresit dhe rrezikun e thyerjes së bulonave;
3. Kërkesa për pastrimin e fillit: Hiqni yndyrën dhe copëzat metalike përpara montimit; Komponimi kundër kapjes mund të aplikohet lehtë në fijet HDG për të parandaluar vrerin;
4. Inspektimi i pranimit: Shenja e pastër e notës në kokën e bulonit dhe dado pas shtrëngimit përfundimtar, hendeku zero ose zhvendosja midis pllakave të lidhura të çelikut kualifikon bashkimin.
6. Industritë kryesore të aplikimit
1. Punishtja industriale e çelikut: Lidhjet e trarit të kornizës së portalit-kollonës, lidhjet e parangarkuar me trarë të vinçit të sipërm HV;
2. Pajisjet e Energjisë së Erës: Kornizat e bazës së turbinës, strukturat e rënda të çelikut që mbështesin kulla;
3. Ura dhe Infrastruktura e Transportit: Mbikalimet për këmbësorë, korniza të rënda mbështetëse të tubacioneve;
4. Minierat dhe Makineritë e Rënda: Raftet e pajisjeve të minierave, bazat ngarkuese të makinerive hidraulike, kornizat e mëdha të veglave të makinerisë.
7. Dështimet dhe rregullimet e zakonshme të sigurimeve dhe instalimit
1. Zëvendësimi i DIN6915 me dado standarde DIN934 për bulonat DIN6914 Rreziku: Trupi i hollë i dados dhe rrafshët e ngushta plasariten nën çift rrotullues të lartë, duke shkaktuar rrëshqitje dhe deformim të lidhjes së çelikut. Zgjidhja: Burimi i plotë përputhet vetëm me grupet HV DIN6914+DIN6915, nuk lejohet zëvendësimi i uljes.
2. Trajtimi me elektroplacion për bulonat e klasës 10.9 DIN6914 Rreziku: Thyeshmëria me hidrogjen çon në thyerje të vonuar të bulonave nën dridhje afatgjatë, rrezik të madh sigurie. Zgjidhja: Përshtatni përfundimet anti-korrozioni me oksid të zi, HDG ose Dacromet për mbërthyesit strukturorë me tërheqje të lartë.
3. Përdorimi i rondele të holla DIN125 në vend të rondele strukturore të specifikuara DIN6916 Rreziku: Presioni i përqendruar i parangarkesës krijon gërvishtje të thella në pllaka çeliku dhe ul kapacitetin e përgjithshëm mbajtës të bashkimit. Zgjidhja: Ndiqni kodin e lidhjes DIN HV me rondele të trasha të dedikuara DIN6916 për të gjitha nyjet e ngarkuara paraprakisht.
8. Certifikimi i Eksportit dhe Mbështetja e Inspektimit
Të gjithë fiksuesit DIN6914 dhe DIN6915 HV të prodhuara në masë nga TOPBOLT mund të ofrojnë çertifikata të provës së materialit EN 10204 3.1, raporte fortësie, brishtësinë e hidrogjenit dhe të dhënat e testeve me spërkatje të kripës. Mbështetet inspektimi i marrjes së mostrave nga palët e treta SGS & BV, në përputhje të plotë me standardet DIN 18800 dhe EN 14399 për konstruksionin evropian të çelikut dhe lejimin e eksportit të energjisë së erës.
9. Përfundim
Bulonat strukturorë me qëndrueshmëri të lartë DIN6914 dhe dadot gjashtëkëndore të rënda të përshtatura DIN6915 formojnë sisteme ekskluzive lidhjesh të parangarkuar HV për konstruksione çeliku evropiane, me shtrirje gjashtëkëndore të zgjeruara, trupa të trashë të dados dhe fije të shkurtër të boshtit të optimizuar për kushte ngarkese të përhershme të rënda dhe vibruese. Blerësit dhe ekipet e ndërtimit duhet të zbatojnë rregulla të kompletuara të përputhjes me rondele të dedikuara DIN6916, rreptësisht të ndara nga fiksuesit e përgjithshëm DIN931/DIN934, dhe të standardizojnë zgjedhjen e klasës, mbrojtjen e sipërfaqes dhe shtrëngimin me çift rrotullues me dy faza për të eliminuar rreziqet strukturore, duke përfshirë plasaritjen e filetos, rrëshqitjen e nyjeve dhe thyerjen afatgjatë të sigurisë të shkaktuar nga hidrogjeni, sigurinë afatgjatë të shkaktuar nga hidrogjeni.
10. FAQ
Q1: A mund të përputhen bulonat DIN6914 me dadot standarde gjashtëkëndore DIN934? Përgjigje: Jo. Arrat e rënda të trasha DIN6915 janë e vetmja ndeshje e përputhshme. Dadot DIN934 nuk kanë trashësi dhe gjerësi të mjaftueshme mbajtëse, duke rezultuar në kolaps të filetos nën ngarkesë të lartë paraprake; Zëvendësimi është i ndaluar për konstruksionin e çelikut HV.
Pyetja 2: Pse të shmangni lyerjen e rregullt me rrymë për bulonat e klasës 10.9 DIN6914? Përgjigje: Elektrplimi paraqet rrezikun e depërtimit dhe brishtësisë së hidrogjenit, i cili shkakton thyerje të vonuar të paparashikueshme nën ngarkesë të vazhdueshme vibrimi. Veshja HDG ose Dacromet rekomandohet për projekte në natyrë.
P3: A është e detyrueshme rondele DIN6916 për lidhjet HV? A: Po. Rondelet e trasha strukturore DIN6916 shpërndajnë në mënyrë të barabartë presionin e shtrëngimit; rondele të holla DIN125 futin pllaka çeliku dhe zvogëlojnë kapacitetin e rezistencës ndaj rrëshqitjes së bashkimit.
