1. ভূমিকা

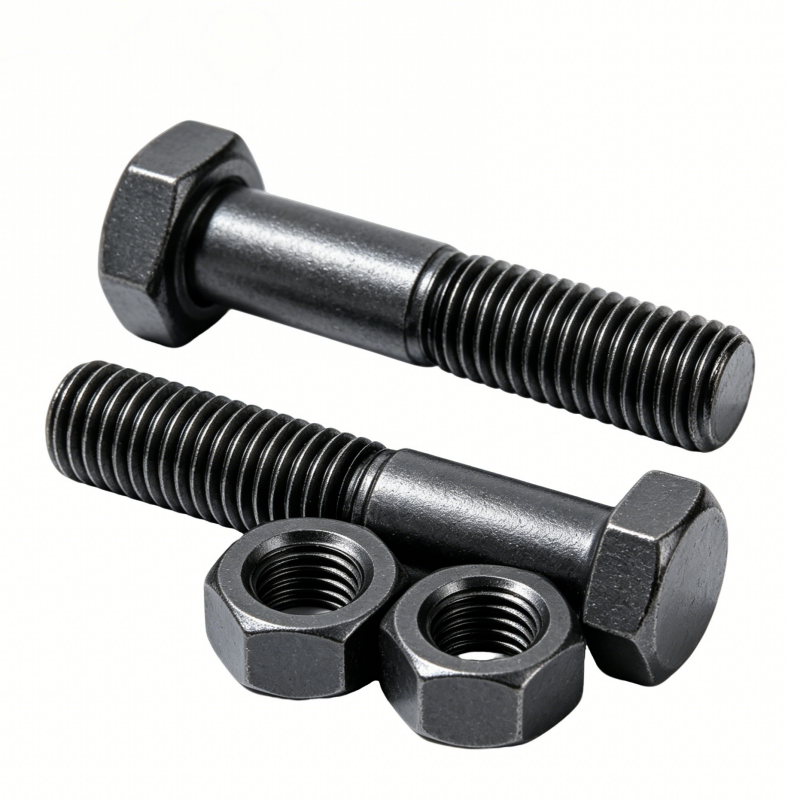

DIN6914 চওড়া ফ্ল্যাট জুড়ে উচ্চ-শক্তির বোল্ট এবং মিলে যাওয়া DIN6915 ভারী হেক্স নাট ইউরোপীয় ইস্পাত নির্মাণের জন্য স্ট্যান্ডার্ড HV প্রিলোডেড সংযোগ ব্যবস্থা গঠন করে। ব্যাপকভাবে স্বীকৃত গণ উত্পাদন সংস্করণগুলি হল DIN 6914:1989 এবং DIN 6915:1999, DIN 18800 ইস্পাত কাঠামো ডিজাইন কোডগুলির সাথে সঙ্গতিপূর্ণ, কারখানার ফ্রেম, সেতু, বায়ু টারবাইন সমর্থন এবং ভারী যন্ত্রপাতি লোড-ভারিং জয়েন্টগুলিতে প্রয়োগ করা হয়।
DIN6914 HV স্ট্রাকচারাল বোল্টে স্টীল জয়েন্টগুলির অ্যান্টি-স্লিপ কর্মক্ষমতা উন্নত করার জন্য কম পিছলে, আংশিক সংক্ষিপ্ত থ্রেড ডিজাইন সহ উচ্চতর টাইটনিং টর্ক সহ বর্ধিত হেক্সাগন ফ্ল্যাট বৈশিষ্ট্য রয়েছে। এটি শুধুমাত্র সঙ্গে মিলিত হতে পারে DIN6915 ভারী হেক্স স্ট্রাকচারাল নাট ; স্ট্যান্ডার্ড DIN931/DIN934 ফাস্টেনারগুলির সাথে মেশানোর ফলে তৃতীয় পক্ষের পরিদর্শনের সময় অপর্যাপ্ত প্রিলোড, থ্রেড ভেঙে যাওয়া এবং কাঠামোগত স্লিপ হবে। এই পেশাদার সোর্সিং গাইডটি TOPBOLT প্রযুক্তিগত দল দ্বারা সংকলিত হয়েছে, ইউরোপীয় পরিকাঠামো এবং বায়ু শক্তি প্রকল্পগুলিতে DIN HV ফাস্টেনার সরবরাহ করার 15 বছরের অভিজ্ঞতার সাথে, ডাইমেনশন চার্ট, গ্রেড ম্যাচিং, ওয়াশার নিয়ম, টর্ক ইনস্টলেশন, ব্যর্থতা বিশ্লেষণ এবং রপ্তানি পরিদর্শন মানগুলি কভার করে৷
2. DIN6914 এবং DIN6915-এর স্ট্যান্ডার্ড ও কাঠামোগত বৈশিষ্ট্য
2.1 বৈধ গণ-উৎপাদন মান এবং আকার পরিসীমা
1. DIN6914 স্ট্রাকচারাল বোল্ট (স্থিতিশীল সংস্করণ DIN 6914:1989): থ্রেডের আকার M12-M27, দৈর্ঘ্য 30mm~165mm, আংশিক থ্রেড নির্মাণ;
2. DIN6915 ম্যাচিং হেভি নাট (স্থিতিশীল সংস্করণ DIN 6915:1999): M12-M27 DIN6914 বল্টের সাথে চওড়া ফ্ল্যাট এবং মোটা নাট বডির সাথে মেলে;
3. সম্পূর্ণ HV সমাবেশ সেট: DIN6914 বোল্ট + DIN6915 নাট + DIN6916 স্ট্রাকচারাল ওয়াশার, EN 14399-4 ইউরোপীয় স্ট্রাকচারাল ফাস্টেনার স্পেসিফিকেশনের সাথে সারিবদ্ধ।
2.2 মূল মাত্রা তুলনা বনাম সাধারণ DIN931/DIN934
ফাস্টেনার সেট |
ফ্ল্যাট জুড়ে প্রস্থ s |
বাদামের পুরুত্ব মি |
থ্রেড দৈর্ঘ্য |
আবেদনের ধরন |
DIN6914 + DIN6915 HV সেট |
2 ~ 4 মিমি প্রশস্ত |
উচ্চ লোড জন্য ঘন |
সংক্ষিপ্ত আংশিক থ্রেড |
প্রিলোড করা ভারী ইস্পাত গঠন জয়েন্টগুলোতে |
DIN931 + DIN934 স্ট্যান্ডার্ড সেট |
নিয়মিত মান আকার |
স্ট্যান্ডার্ড পাতলা বাদাম |
লম্বা পূর্ণ থ্রেড |
হালকা-লোড সাধারণ যন্ত্রপাতি সমাবেশ |
মূল সুবিধা: টর্ক রেঞ্চের অধীনে বৃহত্তর যোগাযোগের এলাকা চূড়ান্ত শক্ত করার সময় পিছলে যাওয়া এড়িয়ে যায়; ঘন বাদাম উচ্চ প্রিলোড অধীনে থ্রেড নিষ্পেষণ প্রতিরোধ করে; সংক্ষিপ্ত থ্রেড উচ্চতর স্লিপ প্রতিরোধের জন্য ইস্পাত প্লেটের সাথে সম্পূর্ণ শ্যাঙ্ক যোগাযোগ নিশ্চিত করে।
3. উপাদান এবং শক্তি গ্রেড নির্বাচন নির্দেশিকা
3.1 প্রধান কার্বন ইস্পাত উচ্চ প্রসার্য সিরিজ
DIN6914 বোল্ট: ক্লাস 10.9 কুয়েঞ্চড এবং টেম্পারড 42CrMo অ্যালয় স্টিল, মিন টেনসিল স্ট্রেন্থ 1040MPa, ফ্যাক্টরি স্টিলের ফ্রেম এবং উইন্ড টারবাইন সাপোর্টের জন্য স্ট্যান্ডার্ড;
DIN6915 Nut: ক্লাস 10 মিলিত টেম্পারড কার্বন ইস্পাত সুষম কঠোরতা সহ বিকল্প লোডের অধীনে একতরফা থ্রেড ব্যর্থতা এড়াতে;
সতর্কতা: ক্লাস 10 DIN6915 বাদামের সাথে ক্লাস 8.8 বোল্ট জোড়া দেবেন না; কঠোরতা অমিল অকাল বাদাম থ্রেড স্ট্রিপিং হতে হবে.
3.2 ম্যাচিং সারফেস ফিনিশ অপশন
ব্ল্যাক ফসফাইড ফিনিশ (ইনডোর ফ্যাক্টরি স্ট্যান্ডার্ড) : জিরো লেপ হস্তক্ষেপ, স্থিতিশীল ঘর্ষণ ঘূর্ণন সঁচারক বল, শুষ্ক অন্দর লোড-ভারবহন ইস্পাত কাঠামোর জন্য আদর্শ;
হট ডিপ গ্যালভানাইজড এইচডিজি (আউটডোর এক্সপোজড স্টিলওয়ার্ক) : বোল্ট এবং বাদাম সম্পূর্ণ সেট হিসাবে গ্যালভানাইজড, ব্রিজ এবং উইন্ড বেস নির্মাণের জন্য আবরণ পুরুত্বের জন্য বাদাম ওভার-ট্যাপ করা হয়েছে;
যান্ত্রিক দস্তা / ড্যাক্রোমেট (হালকা উপকূলীয় জারা) : হাইড্রোজেন-সংক্রান্ত মুক্ত, উচ্চতর লবণ স্প্রে প্রতিরোধের বনাম অফশোর হালকা ইস্পাত ফ্রেমের জন্য ইলেক্ট্রোপ্লেটিং।
জটিল সীমাবদ্ধতা: ক্লাস 10.9 DIN6914 বোল্টগুলিকে নিয়মিত ইলেক্ট্রো-গ্যালভানাইজিং এড়াতে হবে; হাইড্রোজেন বাধা দীর্ঘমেয়াদী কম্পন লোড অধীনে বিলম্বিত ফ্র্যাকচার কারণ.
4. বাধ্যতামূলক ম্যাচিং ওয়াশার স্ট্যান্ডার্ড (DIN6916)
এইচভি প্রিলোডেড সংযোগগুলিতে ওয়াশারগুলি বাদ দেওয়া যাবে না; DIN6916 পুরু স্ট্রাকচারাল ওয়াশারগুলি পাতলা DIN125 ফ্ল্যাট ওয়াশারগুলিকে প্রতিস্থাপন করে:
1. DIN6916 বৈশিষ্ট্যগুলি বর্ধিত পুরুত্ব এবং ভারবহন ক্ষেত্র যাতে শক্ত চাপ ছড়িয়ে দেয় এবং ইস্পাত প্লেট পৃষ্ঠে ইন্ডেন্টেশন প্রতিরোধ করে;
2. স্ট্যান্ডার্ড সমাবেশ ক্রম: ইস্পাত সাবস্ট্রেট → DIN6916 ওয়াশার → DIN6914 বল্টু মাথা; বিপরীত ইস্পাত প্লেট → DIN6916 ওয়াশার → DIN6915 ভারী বাদাম;
3. DIN125 পাতলা ওয়াশার গ্রহণযোগ্য বিকল্প নয়; অপর্যাপ্ত ভারবহন ক্ষমতা প্লেট পৃষ্ঠের বিষণ্নতা সৃষ্টি করবে এবং জয়েন্ট স্লিপ প্রতিরোধের হ্রাস করবে।
5. স্ট্যান্ডার্ড এইচভি প্রিলোড ইনস্টলেশন পদ্ধতি
1. সম্পূর্ণ সেট সামঞ্জস্যের নিয়ম: প্রতিটি জয়েন্টে অবশ্যই DIN6914 বোল্ট, DIN6915 বাদাম এবং DIN6916 ওয়াশার ব্যবহার করতে হবে যা অভিন্ন তাপ ব্যাচ এবং পৃষ্ঠের ফিনিস থেকে; মিশ্র গ্রেড বা আবরণ নিষিদ্ধ;
2. দুই-পর্যায়ের ঘূর্ণন সঁচারক বল শক্ত করা: প্রথমে রেটযুক্ত টর্কের 70% পূর্ব-আঁটসাঁট করুন, তারপরে সম্পূর্ণ নকশা মান পর্যন্ত চূড়ান্ত ঘূর্ণন সঁচারক বল; এক-ধাপে ভারী আঁটসাঁট চাপের ঘনত্ব এবং বোল্ট ফ্র্যাকচারের ঝুঁকি শুরু করে;
3. থ্রেড পরিষ্কারের প্রয়োজনীয়তা: সমাবেশের আগে গ্রীস এবং ধাতু চিপগুলি সরান; অ্যান্টি-সিজ যৌগটি হাল্কাভাবে HDG থ্রেডগুলিতে প্রয়োগ করা যেতে পারে যাতে গ্যালিং প্রতিরোধ করা যায়;
4. গ্রহণযোগ্যতা পরিদর্শন: চূড়ান্ত আঁটসাঁট করার পরে বোল্টের মাথা এবং বাদামের উপর পরিষ্কার গ্রেড চিহ্নিত করা, সংযুক্ত ইস্পাত প্লেটের মধ্যে শূন্য ফাঁক বা অফসেট জয়েন্টের যোগ্যতা অর্জন করে।
6. প্রধান অ্যাপ্লিকেশন শিল্প
1. ইন্ডাস্ট্রিয়াল স্টিল ওয়ার্কশপ: পোর্টাল ফ্রেম বিম-কলাম জয়েন্ট, ওভারহেড ক্রেন গার্ডার এইচভি প্রিলোডেড সংযোগ;
2. বায়ু শক্তি সরঞ্জাম: টারবাইন বেস ফ্রেম, টাওয়ার সমর্থন ভারী ইস্পাত কাঠামো;
3. সেতু এবং পরিবহন পরিকাঠামো: পথচারী ওভারপাস, ভারী পাইপলাইন সমর্থন ফ্রেম;
4. ভারী খনির ও যন্ত্রপাতি: খনি সরঞ্জাম র্যাক, জলবাহী মেশিন লোড-ভারবহন ঘাঁটি, বড় মেশিন টুল ফ্রেম.
7. সাধারণ সোর্সিং এবং ইনস্টলেশন ব্যর্থতা এবং সমাধান
1. DIN6914 বোল্টের জন্য স্ট্যান্ডার্ড DIN934 বাদামের সাথে DIN6915 প্রতিস্থাপন করা ঝুঁকি: পাতলা বাদামের শরীর এবং সরু ফ্ল্যাটগুলি উচ্চ টর্কের নিচে ফাটল, যার ফলে স্টিলের জয়েন্ট স্লিপ এবং বিকৃতি ঘটে। সমাধান: উত্স সম্পূর্ণ মিলেছে DIN6914+DIN6915 HV সেট শুধুমাত্র, কোনো ডাউনগ্রেড প্রতিস্থাপন অনুমোদিত নয়।
2. ক্লাস 10.9 DIN6914 বোল্টের জন্য ইলেক্ট্রোপ্লেটিং ট্রিটমেন্ট ঝুঁকি: হাইড্রোজেন ক্ষত দীর্ঘমেয়াদী কম্পনের অধীনে বিলম্বিত বোল্ট ভাঙার দিকে নিয়ে যায়, গুরুতর নিরাপত্তা বিপত্তি। সমাধান: হাই টেনসিল স্ট্রাকচারাল ফাস্টেনারগুলির জন্য ব্ল্যাক অক্সাইড, এইচডিজি বা ড্যাক্রোমেট অ্যান্টি-জারোশন ফিনিস গ্রহণ করুন।
3. নির্দিষ্ট DIN6916 স্ট্রাকচারাল ওয়াশারের পরিবর্তে DIN125 পাতলা ওয়াশার ব্যবহার করা ঝুঁকি: ঘনীভূত প্রিলোড চাপ স্টিলের প্লেটে গভীর ইন্ডেন্টেশন তৈরি করে এবং সামগ্রিক জয়েন্ট ভারবহন ক্ষমতা কমিয়ে দেয়। সমাধান: সমস্ত প্রিলোড করা জয়েন্টগুলির জন্য ডেডিকেটেড DIN6916 পুরু ওয়াশার সহ DIN HV সংযোগ কোড অনুসরণ করুন।
8. রপ্তানি সার্টিফিকেশন এবং পরিদর্শন সমর্থন
TOPBOLT থেকে সমস্ত ভর-উত্পাদিত DIN6914 এবং DIN6915 HV ফাস্টেনারগুলি EN 10204 3.1 উপাদান পরীক্ষার শংসাপত্র, কঠোরতা রিপোর্ট, হাইড্রোজেন ভ্রান্তি এবং লবণ স্প্রে পরীক্ষার রেকর্ড সরবরাহ করতে পারে। ইউরোপীয় ইস্পাত নির্মাণ এবং বায়ু শক্তি রপ্তানি ছাড়পত্রের জন্য DIN 18800 এবং EN 14399 মান সম্পূর্ণরূপে মেনে তৃতীয় পক্ষের SGS এবং BV স্যাম্পলিং পরিদর্শন সমর্থিত।
9. উপসংহার
DIN6914 উচ্চ-শক্তির স্ট্রাকচারাল বোল্ট এবং মিলে যাওয়া DIN6915 ভারী হেক্স নাটগুলি ইউরোপীয় ইস্পাত নির্মাণের জন্য একচেটিয়া এইচভি প্রিলোডেড সংযোগ ব্যবস্থা তৈরি করে, প্রশস্ত হেক্স ফ্ল্যাট, ঘন বাদামের দেহ এবং ভারী, কম্পিত স্থায়ী লোড অবস্থার জন্য অপ্টিমাইজ করা ছোট শ্যাঙ্ক থ্রেড সহ। ক্রেতা এবং নির্মাণ দলগুলিকে অবশ্যই ডেডিকেটেড DIN6916 ওয়াশারগুলির সাথে সম্পূর্ণ-সেট ম্যাচিং নিয়মগুলি প্রয়োগ করতে হবে, সাধারণ DIN931/DIN934 ফাস্টেনার থেকে কঠোরভাবে আলাদা করতে হবে এবং থ্রেড ক্র্যাকিং, জয়েন্ট স্লিপ এবং হাইড্রোজেন-এক্সেসরিং থার্ড-অ্যাকসেপ্টিং সহ কাঠামোগত ঝুঁকিগুলি দূর করতে গ্রেড নির্বাচন, পৃষ্ঠ সুরক্ষা এবং দুই-পর্যায়ের টর্ক শক্ত করার প্রক্রিয়াগুলিকে মানসম্মত করতে হবে। এবং দীর্ঘমেয়াদী কাঠামোগত নিরাপত্তা।
10. প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন 1: DIN6914 বোল্ট কি স্ট্যান্ডার্ড DIN934 হেক্স বাদামের সাথে মিলিত হতে পারে? উত্তর: না। DIN6915 ঘন চওড়া ভারী বাদামই একমাত্র সঙ্গতিপূর্ণ মিল। DIN934 বাদামের যথেষ্ট পুরুত্ব এবং ভারবহন প্রস্থের অভাব রয়েছে, যার ফলে উচ্চ প্রিলোডের অধীনে থ্রেড ভেঙে যায়; HV ইস্পাত নির্মাণের জন্য প্রতিস্থাপন নিষিদ্ধ।
প্রশ্ন 2: কেন ক্লাস 10.9 DIN6914 বল্টের জন্য নিয়মিত ইলেক্ট্রোপ্লেটিং এড়াবেন? উত্তর: ইলেক্ট্রোপ্লেটিং হাইড্রোজেন অনুপ্রবেশ এবং ক্ষয়ক্ষতির ঝুঁকি প্রবর্তন করে, যা অবিচ্ছিন্ন কম্পন লোডের অধীনে অপ্রত্যাশিত বিলম্বিত ফ্র্যাকচারের কারণ হয়। বহিরঙ্গন প্রকল্পের জন্য HDG বা Dacromet আবরণ সুপারিশ করা হয়।
প্রশ্ন 3: HV সংযোগের জন্য কি DIN6916 ওয়াশার বাধ্যতামূলক? উঃ হ্যাঁ। পুরু DIN6916 স্ট্রাকচারাল ওয়াশারগুলি সমানভাবে শক্ত চাপ বিতরণ করে; পাতলা DIN125 ওয়াশার ইস্পাত প্লেট ইন্ডেন্ট করে এবং জয়েন্টের স্লিপ প্রতিরোধ ক্ষমতা কমায়।
