Sådan bruges en låsemøtrik: Installationstrin for sikre boltesamlinger

Forkert fastgjorte bolteforbindelser fører ofte til katastrofale mekaniske fejl. Når dele udsættes for intense vibrationer, løsner standardbefæstelser sig hurtigt. Termisk cykling og dynamiske belastninger fremskynder denne farlige proces. Dette tab af spænding sætter hele systemer i fare. Industriens vagthunde erkender denne eskalerende fare. Sikkerhedsadvarsler fra organisationer som NTSB fremhæver rutinemæssigt, at fastgørelseselementer løsnes. De nævner det som en primær årsag til større ulykker og maskinnedbrud. Hvis du ignorerer korrekte fastgørelsesteknikker, risikerer du alvorlige sikkerhedsrisici.

Denne artikel giver en omfattende, evidensbaseret vejledning med detaljer hvordan man bruger en låsemøtrik korrekt. Du vil opdage praktiske udvælgelseskriterier, der passer til dit driftsmiljø. Vi dækker trin-for-trin installationsinstruktioner for at eliminere monteringsfejl. Vi udforsker også gennemprøvede drejningsmomentverifikationsmetoder. Læs videre for at mestre disse kritiske teknikker. Du vil sikre kompromisløs fælles integritet i dit næste montageprojekt.

Nøgle takeaways

• Retningen har betydning: Låsefunktionen (f.eks. nylonringen eller forvrænget tråd) skal altid vende udad, væk fra den sammenkoblende overflade.

• Genanvendelighed er en myte for de fleste fremherskende momentmøtrikker; genbrug af dem forringer deres låseevne og kompromitterer fælles sikkerhed.

• Nøjagtigt tilspændingsmoment og korrekt boltgevindindgreb er ikke til forhandling for at opnå den korrekte spændekraft uden at fremkalde træthed af fastgørelseselementer.

• Materialevalg (Nylon vs. All-Metal) skal dikteres af miljøfaktorer, specifikt driftstemperaturer og kemisk eksponering.

Det tekniske problem: Hvorfor standardmøtrikker fejler (og hvornår skal opgraderes)

Forståelse af selvløsendes mekanik

Ingeniører kæmper konstant mod mekanikken ved selvløsnelse. Standardmøtrikker er udelukkende afhængige af friktion. Denne statiske friktion genereres fra klemkraften mellem sammenpassende overflader. Dynamisk vibration overvinder let denne statiske friktion. Tværgående ledbevægelse glider trådene sideværts. Når den første friktion bryder, trækker møtrikken hurtigt gevindene tilbage. Du mister spændekraften på få sekunder. Tests som Junker vibrationstest beviser dette fænomen gentagne gange. En standard fastgørelsesanordning mister al forspænding under kraftige tværgående vibrationer.

Succeskriterier for låsemøtrikker

For at løse dette har du brug for et specifikt mekanisk indgreb. En ordentlig låsemekanisme skal sørge for fremherskende moment. Dette udtryk betyder, at fastgørelseselementet modstår rotation, selv når det ikke er helt fastspændt. Den griber aktivt fat i boltgevindene. Denne konstante rotationsmodstand forhindrer møtrikken i at trække sig tilbage under dynamisk belastning. Det fungerer som et sikkerhedsnet mod vibrationer. Selv hvis en vis spændekraft aftager, holder det fremherskende drejningsmoment fastgørelseselementet fastgjort til akslen.

Omkostningerne ved fiasko

Undladelse af at opgradere standardbefæstelser medfører alvorlige risici. Du står over for dyr, uplanlagt nedetid i produktionsmiljøer. Tungt maskineri lider katastrofal skade, når koblinger adskiller midt i driften. Udstyrsreparationer dræner hurtigt vedligeholdelsesbudgetterne. Endnu vigtigere er, at løse enheder skaber alvorlige sikkerhedsrisici for operatører. Et faldende beslag eller løsrevet rotor kan forårsage dødelige kvæstelser. Opgradering til en låsende fastgørelsesanordning afbøder disse enorme risici effektivt. Det beskytter både dit fysiske udstyr og dit personale.

Løsningskategorier: Valg af den rigtige låsemøtrik til applikationen

Du skal vælge det korrekte fastgørelseselement til dit specifikke miljø. Vi kategoriserer dem i tre hovedtyper. Hver tjener et særskilt formål i mekanisk design. At træffe det forkerte valg fører til for tidlig ledsvigt.

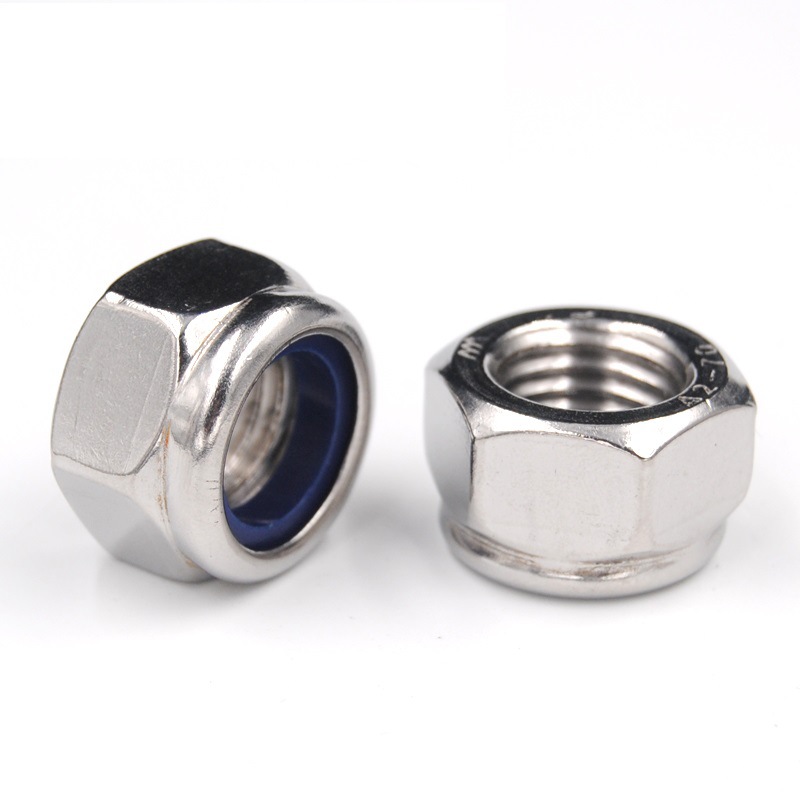

Nylon indsatslåsemøtrikker (Nyloc)

Disse fastgørelseselementer bruger en polymerring til at skabe friktion. Boltgevindene bider sig fast i denne ugevindede ring under installationen. De er yderst effektive til hverdagsbrug. De giver også en let tætning mod fugt.

• Bedst til: Generelle bilreparationer, standard industrielle samlinger og miljøer med høj vibration.

• Begrænsning: De kan ikke modstå ekstreme temperaturer. Nylonindsatsen nedbrydes typisk over 250°F (121°C). Når først den er nedbrudt, svigter låsemekanismen fuldstændigt. De reagerer også dårligt på stærkt ætsende industrikemikalier.

Helmetal låsemøtrikker (Stover / Top Lock)

Disse er afhængige af et forvrænget tråddesign. Producenter knuser de øverste tråde lidt ud af runde. De griber tæt uden polymerindlæg. Metal-på-metal-kontakten skaber et intenst fremherskende drejningsmoment.

• Bedst til: Miljøer med høj varme, tunge entreprenørmaskiner og krævende rumfartsapplikationer.

• Begrænsning: De har en meget højere risiko for at tråden gnaver. Du har brug for specifikke smørestrategier for at forhindre fastklemning under installationen. De forårsager også mere slid på boltgevindene end polymeralternativer.

Syltemøtrikker (to-møtriksystemer)

Denne traditionelle metode bruger en tynd møtrik, der sidder fast mod en standardmøtrik. De to møtrikker skubber mod hinanden for at låse på plads. Det kræver ingen specielle indsatser eller deforme gevind.

• Bedst til: Mekaniske koblinger, stangender og scenarier, der mangler plads til en fremherskende momentmøtrik.

• Risiko: Dette system er meget udsat for menneskelige fejl. Du skal følge en præcis stramningssekvens for at låse dem korrekt. Du skal først stramme den tynde møtrik. Hold den derefter stationær, mens du spænder den tykke møtrik over den. Hvis det gøres forkert, løsner de sig hurtigere end en enkelt standardmøtrik.

Vejledning til valg af fastener

Sådan bruges en låsemøtrik: Trin-for-trin installationsprotokol

At følge en streng protokol garanterer fælles integritet. Vi skitserer de nøjagtige installationstrin nedenfor. Hvis du springer over et af disse trin, kompromitteres den fremherskende momentmekanisme.

1. Forberedelse og inspektion

Først skal du kontrollere boltgevindene. De skal være helt rene. Fjern snavs, rust eller gammelt gevindskab. Sørg for, at de er helt ubeskadigede. Grater eller krydsede gevind vil ødelægge låsemekanismen. Du skal også kontrollere, at gevindene matcher møtrikkens specifikke stigning nøjagtigt.

2. Orienteringsregler

Du skal etablere en streng visuel regel for dit hold. Den flade metalside går først på bolten. Låsemekanismen vender udad væk fra leddet. Det gælder både nylonringe og forvrængede kraver. Vende denne orientering forhindrer låsemekanismen i at gå i indgreb korrekt. Det risikerer også at krydsgevinde fastgørelseselementet.

3. Indledende gevindskæring (håndspænding)

Træk først fastgørelseselementet i hånden. Drej det frit ned ad boltakslen. Stop, når du mærker mærkbar modstand. Dette nøjagtige punkt angiver bolten, der rammer låsemekanismen. Indtil dette punkt føles processen identisk med en standard fastgørelsesanordning.

4. Specifikationer for nylonringe

Under nylon låsemøtrik installation , forstå denne fysiske modstand er helt normal. Polymerringen deformeres med vilje omkring metaltrådene. Denne tvungne deformation skaber den nødvendige friktionslås. Du kan ikke dreje det videre i hånden. Du skal skifte til håndværktøj for at overvinde dette fremherskende drejningsmoment.

5. Drejning af møtrikken

Brug et kalibreret håndværktøj til at køre det hjem. En topnøgle eller momentnøgle fungerer bedst. Kør den jævnt uden at stoppe midt i svinget. Advar dit team mod at bruge højhastighedsslagnøgler. Høje rotationshastigheder genererer ekstrem friktion. Denne intense varme smelter let polymerindsatser. For metalfastgørelseselementer forårsager slagværktøjer næsten øjeblikkeligt alvorlige galninger. Langsom og konstant rotation forhindrer disse kritiske fejl.

Validering af boltgevindindgreb og tilspændingsmoment

Du skal verificere dit arbejde efter installationen. Visuelle kontroller og præcise mekaniske målinger forhindrer fremtidige fejl. Gå ikke ud fra, at et led er sikkert, blot fordi det føles stramt.

Beregning af boltgevindindgreb

Tekniske standarder definerer strenge indgrebsregler for kritiske samlinger. Du opnår fuld boltgevindindgreb kun, når gevind stikker synligt ud. Specifikt skal et til tre hele gevind strække sig helt forbi låsemekanismen. Hvorfor betyder det så meget? Utilstrækkeligt indgreb forårsager direkte forskydningsfejl. De indvendige gevind aftages under dynamiske belastninger. Klemkraften falder øjeblikkeligt til nul. Kontroller altid gevindfremspring visuelt, før du logger på en samling. Hvis bolten sidder plant eller forsænket, er bolten for kort.

Anvendelse af det korrekte tilspændingsmoment

Moment dikterer den endelige spændekraft direkte. Standardformler beregner dette forhold. Fremherskende drejningsmomentstilarter kræver et lidt højere drejningsmoment. De bekæmper indre friktion, før en egentlig fastspænding begynder. Du skal tilføje denne rotationsmodstand til din basislinjemomentværdi. Denne beregning sikrer, at du opnår den ønskede klembelastning. Hvis der ikke tages højde for det fremherskende drejningsmoment, bliver samlingen underspændt.

Vær meget opmærksom på kemisk smøring. Anbefales Specifikationerne for tilspændingsmoment ændrer sig drastisk, hvis du påfører anti-seize eller olie. Smøremidler reducerer friktionen betydeligt over de matchende gevind. Hvis du anvender tørre drejningsmomentværdier på smurte gevind, vil du overspænde dem. Denne almindelige fejl strækker eller knækker fastgørelseselementet helt. Det giver bolten forbi dens elastiske grænse. Juster altid dine momentnøgleindstillinger i overensstemmelse hermed baseret på det specifikke smøremiddel, der bruges.

Implementeringsrisici: Genanvendelighed, gnaging og vedligeholdelse

Erfaring fra marken afslører flere almindelige faldgruber. At undgå dem sikrer langvarige og sikre samlinger. Uvidenhed om disse risici fører til for tidlige feltfejl.

Engangsreglen (erfaring/adoptionsrisiko)

Du står over for en stor risiko med hensyn til genanvendelighed. Nylonindsatser og forvrængede metaltråde deformeres permanent under indledende montering. De tilpasser sig perfekt til de specifikke boltgevind. Derfor bør de aldrig genbruges. Genbrug af dem giver en falsk følelse af sikkerhed. Gribekraften falder markant efter blot én brug. Det fremherskende drejningsmoment falder under sikre driftsgrænser. Kassér dem altid umiddelbart efter fjernelse. Behandl dem som forbrugsvarer til engangsbrug for at opretholde sikkerhedsmargener.

Forebyggelse af galning (koldsvejsning)

Hardware i rustfrit stål udgør en unik fysisk trussel. Brug af rustfrie møtrikker på rustfrie bolte forårsager ofte gevindskæring. Industrien kalder dette koldsvejsning eller galning. Høj friktion fjerner det beskyttende oxidlag fra gevindene. De nøgne metaller låses derefter permanent sammen under tryk. Du kan ikke fortryde dette, når det først er startet. For at forhindre denne katastrofe, påfør specifikke anti-angrebsmidler før samling. Alternativt kan du bruge forskellige legeringskvaliteter til møtrik og bolt for at forhindre molekylær binding.

Inspektionsprotokoller

Du skal oprette en tjekliste for rutinemæssig vedligeholdelse. Evaluer fælles integritet regelmæssigt i marken. Inkorporer disse præcise trin i dine vedligeholdelsesprotokoller:

• Udfør regelmæssig drejningsmomentkontrol for at fange ledafspænding tidligt. Kontroller afbrydelsesmomentet med jævne mellemrum.

• Udfør rutinemæssige visuelle inspektioner for tegn på tilbagetrækning. Kig efter frisk metal udsat på malede tråde.

• Marker befæstelsespositioner med sikkerhedsmomentspartel. Påfør en lige linje fra møtrikken til flangen. Dette giver en hurtig visuel kontrol for at løsne.

• Dokumenter alle vedligeholdelsestjek i en centraliseret ingeniørlog for at spore langsigtet ydeevne.

Konklusion

Standardisering af dine fastgørelsesprotokoller er absolut kritisk. På tværs af ingeniør- og vedligeholdelsesteams forhindrer streng konsistens fejl. Korrekt udvælgelse dikterer langsigtet fælles succes. Valget mellem nylon-, metal- eller syltetøjskonfigurationer kommer ned til tre faktorer. Du skal evaluere din driftstemperatur, vibrationsgrad og rumlig frigang. Intet enkelt fastgørelseselement fungerer til enhver applikation.

Overlad ikke din montageintegritet til tilfældighederne. Se tekniske specifikationer, før du påbegynder et projekt. Kontakt en fastgørelsesspecialist for råd om bulk indkøb. Gennemgå altid specifikke drejningsmomentdiagrammer, der er skræddersyet nøjagtigt til din valgte hardwareapplikation. At tage disse strukturerede trin garanterer en sikker og pålidelig mekanisk konstruktion.

FAQ

Q: Skal jeg bruge en låseskive med en låsemøtrik?

A: Generelt nej. At kombinere dem er overflødigt. Brug af begge kan faktisk indføre ustabilitet i leddene. Låsemekanismen giver allerede det nødvendige drejningsmoment for at forhindre løsnelse. Tilføjelse af en skive skaber endnu et fejlpunkt. Det introducerer en ekstra overflade, der kan indlejres eller slappe af over tid.

Q: Hvilken vej går en låsemøtrik på?

A: De flade, standard metal sidegevind på bolten først. Den hævede låsering eller forvrængede krave skal vende udad. Denne orientering gør det muligt for bolten at passere gennem standardgevindene jævnt, før den går i indgreb med låsemekanismen. At vende den forhindrer korrekt indgreb.

Q: Kan jeg bruge en slagdriver til at installere en låsemøtrik?

A: Denne praksis frarådes kraftigt. Slagværktøjer med høj hastighed forårsager intens friktionsvarme. Denne varme smelter let nylonindsatser og ødelægger grebet. For alle-metal-stile øger høje hastigheder drastisk risikoen for gevindskavning og koldsvejsning. Brug altid kalibreret håndværktøj.

Q: Hvor mange gange kan du genbruge en nylonlåsemøtrik?

A: Nul. Til kritiske applikationer er de udelukkende engangsbefæstelser. Nylonindsatsen deformeres permanent under den første installation. Genbrug af det kompromitterer det fremherskende drejningsmoment fuldstændigt. Du skal udskifte den med en ny for at opretholde industriens sikkerhedsstandarder.
