Kilit Somunu Nasıl Kullanılır: Güvenli Cıvatalı Bağlantılar için Kurulum Adımları

Yanlış sabitlenmiş cıvatalı bağlantılar sıklıkla ciddi mekanik arızalara yol açar. Parçalar yoğun titreşime maruz kaldığında standart bağlantı elemanları hızla gevşer. Termal döngü ve dinamik yükler bu tehlikeli süreci hızlandırır. Bu gerilim kaybı tüm sistemleri riske atar. Endüstri gözlemcileri bu artan tehlikenin farkındadır. NTSB gibi kuruluşların güvenlik uyarıları rutin olarak bağlantı elemanı gevşemesini vurgulamaktadır. Bunu büyük kazaların ve makine arızalarının birincil temel nedeni olarak gösteriyorlar. Doğru sabitleme tekniklerini göz ardı ederseniz ciddi güvenlik tehlikelerine maruz kalırsınız.

Bu makale ayrıntılı, kanıta dayalı bir kılavuz sunmaktadır. Kilit somununun doğru şekilde nasıl kullanılacağı . Çalışma ortamınıza uygun pratik seçim kriterlerini keşfedeceksiniz. Montaj hatalarını ortadan kaldırmak için adım adım kurulum talimatlarını ele alıyoruz. Ayrıca kanıtlanmış tork doğrulama yöntemlerini de araştırıyoruz. Bu kritik tekniklerde uzmanlaşmak için okumaya devam edin. Bir sonraki montaj projenizde tavizsiz birleşim bütünlüğü sağlayacaksınız.

Temel Çıkarımlar

• Yön önemlidir: Kilitleme özelliği (örn. naylon halka veya bozuk iplik) her zaman eşleşme yüzeyinden uzağa, dışarıya doğru bakmalıdır.

• Yeniden kullanılabilirlik, mevcut tork somunlarının çoğu için bir efsanedir; bunların yeniden kullanılması kilitleme yeteneklerini azaltır ve ortak güvenliği tehlikeye atar.

• Bağlantı elemanı yorgunluğuna yol açmadan doğru sıkma kuvvetine ulaşmak için doğru sıkma torku ve uygun cıvata dişi bağlantısı tartışılamaz.

• Malzeme seçimi (Naylon ve Tamamen Metal), özellikle çalışma sıcaklıkları ve kimyasallara maruz kalma gibi çevresel faktörlere göre belirlenmelidir.

Mühendislik Sorunu: Standart Somunlar Neden Arızalanır (ve Ne Zaman Yükseltilmelidir)

Kendiliğinden Gevşemenin Mekaniğini Anlamak

Mühendisler sürekli olarak kendi kendini gevşetme mekaniğiyle mücadele ediyor. Standart somunlar tamamen sürtünmeye dayanır. Bu statik sürtünme, eşleşen yüzeyler arasındaki sıkıştırma kuvvetinden kaynaklanır. Dinamik titreşim bu statik sürtünmeyi kolayca yener. Enine eklem hareketi dişleri yanal olarak kaydırır. Başlangıçtaki sürtünme kırıldığında somun hızla dişlerden ayrılır. Sıkıştırma kuvvetini saniyeler içinde kaybedersiniz. Junker titreşim testi gibi testler bu olguyu defalarca kanıtlıyor. Standart bir bağlantı elemanı şiddetli enine titreşim altında tüm ön yükü kaybeder.

Kilit Somunlarının Başarı Kriterleri

Bunu düzeltmek için özel bir mekanik müdahaleye ihtiyacınız vardır. Uygun bir kilitleme mekanizması hakim torku sağlamalıdır. Bu terim, bağlantı elemanının tam olarak sıkıştırılmadığında bile dönmeye direndiği anlamına gelir. Cıvata dişlerini aktif olarak kavrar. Bu sabit dönme direnci, somunun dinamik yük altında geri çekilmesini önler. Titreşime karşı güvenlik ağı görevi görür. Sıkıştırma kuvvetinin bir kısmı azalsa bile, mevcut tork bağlantı elemanının mile sabitlenmesini sağlar.

Başarısızlığın Maliyeti

Standart bağlantı elemanlarının yükseltilmemesi ciddi riskler taşır. Üretim ortamlarında maliyetli, planlanmamış kesintilerle karşı karşıya kalırsınız. Ağır makineler, çalışmanın ortasında bağlantılar ayrıldığında ciddi hasarlara maruz kalır. Ekipman onarımları bakım bütçelerini hızla tüketir. Daha da önemlisi, gevşek düzenekler operatörler için ciddi güvenlik tehlikeleri yaratır. Düşen bir braket veya ayrılmış bir rotor ölümcül yaralanmalara neden olabilir. Kilitli bağlantı elemanına geçmek bu büyük riskleri etkili bir şekilde azaltır. Hem fiziksel donanımınızı hem de personelinizi korur.

Çözüm Kategorileri: Uygulama için Doğru Kilit Somununu Seçmek

Özel ortamınız için doğru bağlantı elemanını seçmelisiniz. Bunları üç ana türe ayırıyoruz. Her biri mekanik tasarımda farklı bir amaca hizmet eder. Yanlış seçim yapmak erken eklem arızasına yol açar.

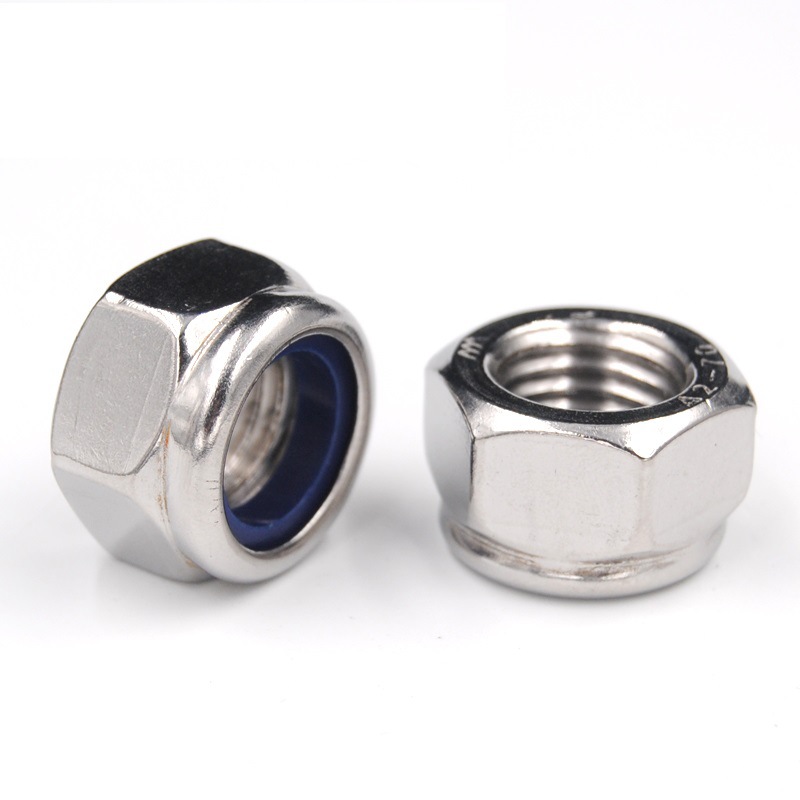

Naylon Eklemeli Kilit Somunları (Nyloc)

Bu bağlantı elemanları sürtünme oluşturmak için bir polimer halka kullanır. Cıvata dişleri kurulum sırasında bu dişsiz halkaya takılır. Günlük uygulamalar için oldukça etkilidirler. Ayrıca neme karşı hafif bir sızdırmazlık sağlarlar.

• En iyisi: Genel otomotiv onarımları, standart endüstriyel montajlar ve yüksek titreşimli ortamlar.

• Sınırlamalar: Aşırı sıcaklıklara dayanamazlar. Naylon parça tipik olarak 121°C'nin (250°F) üzerinde bozunuma uğrar. Bir kez bozulduğunda kilitleme mekanizması tamamen arızalanır. Ayrıca son derece aşındırıcı endüstriyel kimyasallara da zayıf tepki verirler.

Tamamen Metal Kilit Somunları (Stover / Üst Kilit)

Bunlar bozuk bir iplik tasarımına dayanır. Üreticiler üst iplikleri hafifçe yuvarlak olarak eziyorlar. Polimer ekler olmadan sıkıca kavrarlar. Metalin metale teması yoğun bir tork yaratır.

• En iyisi: Yüksek sıcaklıktaki ortamlar, ağır inşaat makineleri ve zorlu havacılık uygulamaları.

• Sınırlama: Çok daha yüksek iplik kopması riski taşırlar. Kurulum sırasında sıkışmayı önlemek için özel yağlama stratejilerine ihtiyacınız vardır. Ayrıca cıvata dişlerinde polimer alternatiflerine göre daha fazla aşınmaya neden olurlar.

Reçel Somunları (İki Somunlu Sistemler)

Bu geleneksel yöntemde, standart bir somuna sıkıştırılmış ince bir somun kullanılır. İki somun yerine kilitlenmek için birbirini iter. Özel kesici uçlar veya deforme olmuş dişler gerektirmez.

• Şunun için en iyisi: Mekanik bağlantılar, rot uçları ve mevcut tork somunu için yer bulunmayan senaryolar.

• Risk: Bu sistem insan hatasına oldukça açıktır. Bunları doğru şekilde kilitlemek için kesin bir sıkma sırasını izlemelisiniz. Önce ince somunu sıkmanız gerekir. Daha sonra üzerindeki kalın somunu sıkarken sabit tutun. Yanlış yapılırsa tek bir standart somundan daha hızlı gevşerler.

Bağlantı Elemanı Seçim Kılavuzu

Kilit Somunu Nasıl Kullanılır: Adım Adım Kurulum Protokolü

Sıkı bir protokolün takip edilmesi ortak bütünlüğü garanti eder. Aşağıda tam kurulum adımlarını özetledik. Bu adımlardan herhangi birinin atlanması mevcut tork mekanizmasını tehlikeye atar.

1. Hazırlık ve İnceleme

İlk önce cıvata dişlerini doğrulayın. Tamamen temiz olmalılar. Kir, pas veya eski iplik tutucuyu çıkarın. Tamamen hasarsız olduklarından emin olun. Çapaklar veya çapraz iplikler kilitleme mekanizmasına zarar verecektir. Ayrıca dişlerin somunun spesifik adımına tam olarak uyduğunu da doğrulamanız gerekir.

2. Yönlendirme Kuralları

Ekibiniz için katı bir görsel kural oluşturmalısınız. Düz metal taraf önce cıvatanın üzerine gider. Kilitleme mekanizması mafsaldan dışarı doğru bakmaktadır. Bu hem naylon halkalar hem de bozuk yakalar için geçerlidir. Bu yönün tersine çevrilmesi kilitleme mekanizmasının düzgün şekilde devreye girmesini engeller. Ayrıca bağlantı elemanının çapraz diş açma riski de vardır.

3. İlk Diş Açma (Elle Sıkma)

Bağlantı elemanını başlangıçta elle geçirin. Cıvata milinden serbestçe aşağı doğru döndürün. Gözle görülür bir direnç hissettiğinizde durun. Tam olarak bu nokta, cıvatanın kilitleme mekanizmasına çarptığını gösterir. Bu noktaya kadar süreç standart bir bağlantı elemanıyla aynı hissi veriyor.

4. Naylon Halkaların Özellikleri

Sırasında Naylon kilit somunu kurulumu , bu fiziksel direncin tamamen normal olduğunu anlayın. Polimer halka, metal dişlerin etrafında kasıtlı olarak deforme olur. Bu zorlanmış deformasyon gerekli sürtünme kilidini yaratır. Elle daha fazla döndüremezsiniz. Bu hakim torkun üstesinden gelmek için el aletlerine geçiş yapmalısınız.

5. Somunu Çakmak

Eve götürmek için kalibre edilmiş bir el aleti kullanın. Bir lokma anahtar veya tork anahtarı en iyi sonucu verir. Dönüşün ortasında durmadan yumuşak bir şekilde sürün. Ekibinizi yüksek hızlı darbeli anahtar kullanmaya karşı uyarın. Yüksek dönme hızları aşırı sürtünmeye neden olur. Bu yoğun ısı, polimer eklentilerini kolaylıkla eritir. Metal bağlantı elemanları için darbeli aletler neredeyse anında ciddi aşınmalara neden olur. Yavaş ve istikrarlı dönüş, bu kritik arızaları önler.

Cıvata Dişi Bağlantısının ve Sıkma Torkunun Doğrulanması

Kurulumdan sonra çalışmanızı doğrulamanız gerekir. Görsel kontroller ve hassas mekanik ölçümler gelecekteki arızaları önler. Bir bağlantının sırf sıkı olduğu için güvenli olduğunu varsaymayın.

Cıvata Dişi Bağlantısının Hesaplanması

Mühendislik standartları, kritik bağlantı noktaları için katı birleştirme kuralları tanımlar. Tam başarı elde edersiniz cıvata dişi bağlantısı yalnızca dişler görünür şekilde dışarı çıktığında. Spesifik olarak, bir ila üç tam dişin kilitleme mekanizmasını tamamen geçmesi gerekir. Bu neden bu kadar önemli? Yetersiz bağlantı doğrudan kesme arızasına neden olur. İç dişler dinamik yükler altında sıyrılır. Sıkıştırma kuvveti anında sıfıra düşer. Bir montaja imza atmadan önce daima diş çıkıntısını görsel olarak doğrulayın. Cıvata aynı hizada veya girintili olarak oturuyorsa cıvata çok kısadır.

Doğru Sıkma Torkunun Uygulanması

Tork, nihai sıkma kuvvetini doğrudan belirler. Standart formüller bu ilişkiyi hesaplar. Geçerli tork stilleri biraz daha yüksek tork girişi gerektirir. Herhangi bir gerçek kenetleme başlamadan önce iç sürtünmeyle mücadele ederler. Bu dönme direncini temel tork değerinize eklemelisiniz. Bu hesaplama hedef kelepçe yüküne ulaşmanızı sağlar. Hakim torkun hesaba katılmaması, bağlantının gereğinden az sıkılmasına neden olur.

Kimyasal yağlamaya çok dikkat edin. Tavsiye edilen Sıkma torku özellikleri, tutukluk önleyici veya yağ uygularsanız büyük ölçüde değişir. Yağlayıcılar eşleşen dişler arasındaki sürtünmeyi önemli ölçüde azaltır. Yağlanmış dişlere kuru tork değerleri uygularsanız, onları aşırı sıkarsınız. Bu yaygın hata, bağlantı elemanını tamamen esnetir veya kırar. Cıvatanın elastik sınırını aşmasına neden olur. Tork anahtarı ayarlarınızı daima kullanılan özel yağlayıcıya göre ayarlayın.

Uygulama Riskleri: Yeniden Kullanılabilirlik, Aşınma ve Bakım

Saha deneyimi birçok yaygın tuzağı ortaya çıkarmaktadır. Bunlardan kaçınmak, uzun ömürlü ve güvenli montajlar sağlar. Bu risklerin göz ardı edilmesi erken saha arızalarına yol açar.

Tek Kullanım Kuralı (Deneyim/Evlat Edinme Riski)

Yeniden kullanılabilirlik konusunda büyük bir riskle karşı karşıyasınız. Naylon ekler ve bozuk metal dişler, ilk montaj sırasında kalıcı olarak deforme olur. Belirli cıvata dişlerine mükemmel uyum sağlarlar. Bu nedenle asla tekrar kullanılmamalıdırlar. Bunları yeniden kullanmak yanlış bir güvenlik duygusu yaratır. Tek kullanımdan sonra kavrama gücü önemli ölçüde azalır. Geçerli tork güvenli çalışma sınırlarının altına düşer. Bunları daima çıkardıktan hemen sonra atın. Güvenlik marjlarını korumak için bunlara kesinlikle tek kullanımlık sarf malzemeleri gibi davranın.

Safralanmanın Önlenmesi (Soğuk Kaynak)

Paslanmaz çelik donanım benzersiz bir fiziksel tehdit oluşturur. Paslanmaz cıvatalarda paslanmaz somunların kullanılması sıklıkla dişlerin tutukluk yapmasına neden olur. Endüstri buna soğuk kaynaklama veya sürtünme adını veriyor. Yüksek sürtünme, koruyucu oksit tabakasını dişlerden ayırır. Çıplak metaller daha sonra basınç altında kalıcı olarak birbirine kilitlenir. Başladıktan sonra bunu geri alamazsınız. Bu felaketi önlemek için montajdan önce özel tutukluk önleyici bileşikler uygulayın. Alternatif olarak, moleküler bağlanmayı önlemek amacıyla somun ve cıvata için farklı alaşım dereceleri kullanın.

Denetim Protokolleri

Rutin bir bakım kontrol listesi oluşturmalısınız. Sahada ortak bütünlüğü düzenli olarak değerlendirin. Bu hassas adımları bakım protokollerinize ekleyin:

• Eklem gevşemesini erkenden yakalamak için düzenli tork denetimi yapın. Koparma torkunu periyodik olarak kontrol edin.

• Herhangi bir geri çekilme belirtisi olup olmadığına dair rutin görsel incelemeler yapın. Boyalı dişlerde açıkta kalan taze metali arayın.

• Güvenlik tork macunu kullanarak bağlantı elemanı konumlarını işaretleyin. Somundan flanşa düz bir çizgi uygulayın. Bu, gevşemenin hızlı bir şekilde görsel olarak kontrol edilmesini sağlar.

• Uzun vadeli performansı izlemek için tüm bakım kontrollerini merkezi bir mühendislik günlüğünde belgeleyin.

Çözüm

Sabitleme protokollerinizi standartlaştırmak kesinlikle kritik öneme sahiptir. Mühendislik ve bakım ekipleri arasında sıkı tutarlılık, arızaları önler. Doğru seçim, uzun vadeli ortak başarıyı belirler. Naylon, metal veya reçel konfigürasyonları arasındaki seçim üç faktöre bağlıdır. Çalışma sıcaklığınızı, titreşim şiddetini ve mekansal açıklığınızı değerlendirmelisiniz. Her uygulama için tek bir bağlantı elemanı işe yaramaz.

Montaj bütünlüğünüzü şansa bırakmayın. Herhangi bir projeye başlamadan önce teknik özellikler tablolarına bakın. Toplu satın alma tavsiyesi için bir bağlantı elemanı uzmanıyla iletişime geçin. Her zaman tam olarak seçtiğiniz donanım uygulamasına göre uyarlanmış özel tork çizelgelerini inceleyin. Bu yapılandırılmış adımların atılması güvenli ve güvenilir bir mekanik yapıyı garanti eder.

SSS

S: Kilit somunlu bir kilit rondelası kullanmam gerekir mi?

C: Genellikle hayır. Bunları birleştirmek gereksizdir. Her ikisini de kullanmak aslında eklem dengesizliğine neden olabilir. Kilitleme mekanizması gevşemeyi önlemek için gerekli olan hakim torku zaten sağlamaktadır. Bir rondela eklemek başka bir arıza noktası yaratır. Zamanla gömülebilecek veya rahatlayabilecek ekstra bir yüzey sunar.

S: Kilit somunu hangi yöne gider?

C: Önce cıvatanın üzerine düz, standart metal dişler takılır. Yükseltilmiş kilitleme halkası veya çarpık bileziğin dışarı bakması gerekir. Bu yönlendirme, kilitleme mekanizmasına geçmeden önce cıvatanın standart dişlerden sorunsuz bir şekilde geçmesine olanak tanır. Bunun tersine çevrilmesi, düzgün bir şekilde devreye girmeyi engeller.

S: Kilit somununu takmak için darbeli tornavida kullanabilir miyim?

C: Bu uygulama kesinlikle önerilmez. Yüksek hızlı darbeli aletler yoğun sürtünme ısısına neden olur. Bu ısı, naylon parçaları kolayca eriterek tutuşu bozar. Tamamı metal stiller için yüksek hızlar, dişlerin aşınması ve soğuk kaynaklanma riskini büyük ölçüde artırır. Daima kalibre edilmiş el aletleri kullanın.

S: Naylon kilitli somunu kaç kez yeniden kullanabilirsiniz?

C: Sıfır. Kritik uygulamalar için kesinlikle tek kullanımlık bağlantı elemanlarıdır. Naylon parça ilk kurulum sırasında kalıcı olarak deforme olur. Tekrar kullanılması mevcut torku tamamen tehlikeye atar. Endüstri güvenlik standartlarını korumak için onu yenisiyle değiştirmeniz gerekir.
