Bij industriële montage en constructietechniek vereist het specificeren van een inch-zeskantmoer meer dan alleen het matchen van een schroefdraaddiameter. Een kleine maatafwijking of een onjuiste coatingtolerantie kan leiden tot draadstripping, verbindingsfouten of kostbare productiestilstand. U moet deze bevestigingsmiddelen behandelen als technische componenten. Hoewel basismaattabellen direct beschikbaar zijn, moeten inkoop- en engineeringteams de afmetingen beoordelen aan de hand van de ASME B18.2.2-normen. U moet rekening houden met materiaalbelastingen. U moet ook anticiperen op de invloed van platings op de schroefdraadpassing. Eén enkele tolerantie die over het hoofd wordt gezien, kan gemakkelijk een heel productieschema laten ontsporen. We zullen alles onderzoeken, van ruimtelijke spelingen tot materiaalsterktegraden. In deze gids worden de technische criteria uiteengezet voor het evalueren, meten en verkrijgen van Amerikaanse standaard zeskantmoeren. Lees verder om een nauwkeurige pasvorm en langdurige integriteit van de verbindingen te garanderen voor uw volgende montageproject.
Belangrijkste afhaalrestaurants
Standaardisatie: Authentieke SAE inch zeskantmoerafmetingen worden bepaald door ASME B18.2.2, wat een directe invloed heeft op de sleutelgrootte en het draagvermogen.
Tolerantieverschuivingen: Oppervlaktecoatings (zoals thermisch verzinken) veranderen de afmetingen van de interne schroefdraad fundamenteel, waardoor overmaats tappen nodig is om vastlopen van de montage te voorkomen.
Matching van materialen: Het combineren van een inch-zeskantmoer van koolstofstaal met niet-overeenkomende boutkwaliteiten riskeert galvanische corrosie en een ongelijkmatige verdeling van de trekspanning.
Duidelijkheid bij inkoop: Door gebruik te maken van een gestructureerde checklist voor offerteaanvragen, waarin de nominale maat, TPI (UNC/UNF), kwaliteit en afwerking worden gespecificeerd, wordt onduidelijkheid bij leveranciers geëlimineerd.
De zes kritische afmetingen van een inch-zeskantmoer
Alleen vertrouwen op de 'nominale maat' leidt vaak tot ernstige montageproblemen. Het slippen van moersleutels, onvoldoende draadaangrijping en afgekeurde onderdelen zijn al snel een plaag op de assemblagelijn. Technische teams moeten bevestigingsmiddelen evalueren met behulp van uitgebreide dimensionale gegevens. ASME-normen definiëren de acceptabele geometrie voor deze hardwarecomponenten. U moet zes primaire afmetingen verifiëren om een veilige en stevige boutverbinding te garanderen.
Nominale draaddiameter
Dit vertegenwoordigt de interne draadmaat. Veel voorkomende voorbeelden zijn 1/4' of 1/2'. De binnendiameter moet precies overeenkomen met de hoofddiameter van de bout. Elke mismatch verhindert een correcte montage.
Threads Per Inch (TPI)
TPI bepaalt de spoedafstand van de schroefdraad. UNC-schroefdraad (Unified National Coarse) maakt een snelle montage mogelijk. Ze presteren het beste in omgevingen met veel puin. UNF-draden (Unified National Fine) zorgen voor superieure spanning. Ze zijn bestand tegen losraken bij toepassingen met veel trillingen.
Breedte over de platte vlakken (WAF)
Deze maat bepaalt de exacte sleutel- of dopmaat die nodig is voor het aanbrengen van het aanhaalmoment. Een standaard bijvoorbeeld Voor een zeskantmoer van 1/4 inch is een sleutel van 7/16' nodig. Een onjuiste platte afmeting leidt tot afgeronde hoeken tijdens de installatie.
Breedte over hoeken (WAC)
Ingenieurs beoordelen WAC op ruimtelijke speling. Deze afmeting is van groot belang in verzonken omgevingen. Flensverbindingen vereisen ook voldoende hoekspeling om toegang tot de mof mogelijk te maken.
Moerdikte/hoogtedikte
hangt rechtstreeks samen met het draadaangrijpingsgebied. Een dikkere moer verdeelt de trekspanning over meer interne schroefdraden. Deze parameter bepaalt het uiteindelijke draagvermogen van uw montage.
Maattolerantie
Productieprocessen variëren inherent. Tolerantie definieert de aanvaardbare Min/Max afwijking die is toegestaan onder de ASME-technische normen. Componenten die buiten deze grenzen vallen, riskeren structureel falen.
Nominale maat |
TPI (UNC) |
Sleutelmaat (WAF) |
Basisdikte |
1/4' |
20 |
7/16' |
0,226' |
3/8' |
16 |
9/16' |
0,330' |
1/2' |
13 |
3/4' |
0,448' |
SAE-kwaliteiten en materiaalkeuze voor dragende projecten
Maatnauwkeurigheid lost slechts de helft van de puzzel op. U moet de mechanische eigenschappen en omgevingsweerstand van de moer evalueren. Het bevestigingsmiddel moet de treksterkte van de bout evenaren of overschrijden. Het combineren van een hoogwaardige bout met een laagwaardige moer brengt enorme implementatierisico's met zich mee. Dergelijke mismatches resulteren in het strippen van de draad lang voordat de bout de vereiste voorspanning bereikt.
Industrienormen classificeren bevestigingsmiddelen volgens specifieke kwaliteiten. SAE-kwaliteiten dicteren de interne vloeigrens en proefbelasting.
Graad 2: Fabrikanten gebruiken koolstofarm staal. Deze componenten zijn geschikt voor niet-kritische toepassingen met weinig spanning. De typische proefbelasting schommelt rond de 90.000 psi.
Graad 5: Deze maken gebruik van medium koolstofstaal. Fabrieken blussen en temperen ze voor extra sterkte. Ze zijn goed geschikt voor toepassingen in de automobielsector en zware machines. Verwacht een proefbelasting van bijna 120.000 psi.
Klasse 8: Gemaakt van hoogwaardig gelegeerd staal. Ingenieurs specificeren klasse 8 voor extreme structurele spanning. De proefbelasting bereikt ongeveer 150.000 psi.
Materiaalbasisselectie introduceert een nieuwe laag van complexiteit. Een standaard koolstofstalen inch-zeskantmoer biedt superieure ruwe schuifsterkte. Het vereist echter oppervlaktebeplating voor corrosiebestendigheid. Als alternatief offert roestvrij staal 316 een kleine hoeveelheid vloeigrens op. In ruil daarvoor levert het inherente corrosie-immuniteit van maritieme kwaliteit.
U moet de bout- en moermaterialen zorgvuldig op elkaar afstemmen. Het koppelen van ongelijksoortige metalen brengt het risico van galvanische corrosie met zich mee. Deze chemische reactie degradeert het gewricht na verloop van tijd. Specificeer altijd compatibele legeringen om een gelijkmatige verdeling van de trekspanning en duurzaamheid op lange termijn te garanderen.
Navigeren door schroefdraadpassing: hoe coatings de toleranties van inch-zeskantmoeren veranderen
Het specificeren van een beschermende afwerking houdt meer in dan alleen esthetiek. Oppervlaktebehandelingen veranderen de fysieke geometrie van interne schroefdraden. Technische teams moeten anticiperen op deze dimensionale verschuivingen. Wanneer u een coating aanschaft inch zeskantmoer , u moet begrijpen hoe de plaatdikte de montage beïnvloedt.
Verschillende coatings bieden verschillende niveaus van bescherming en geometrische interferentie.

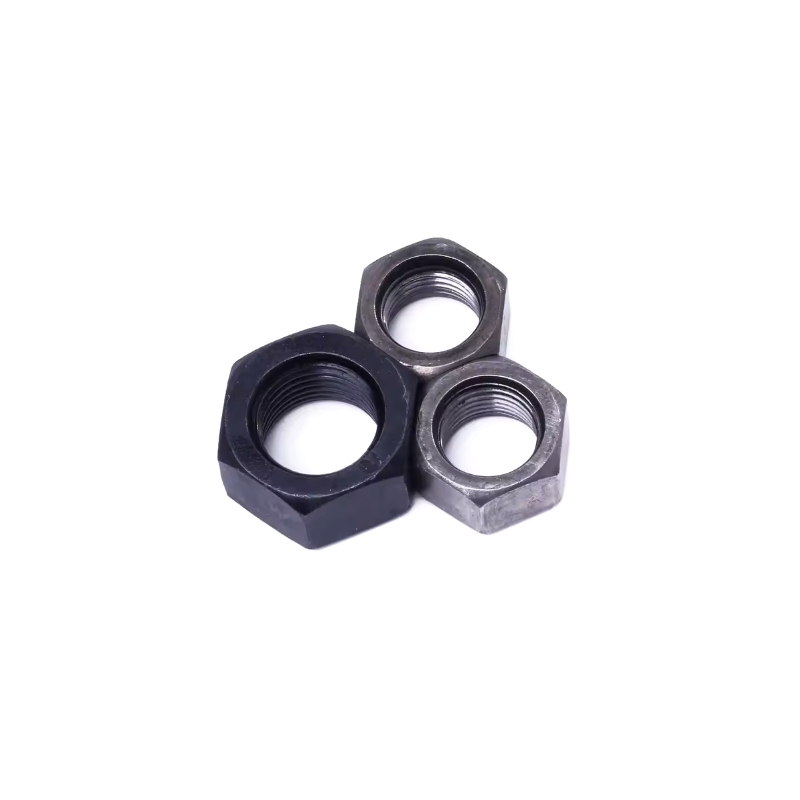

Verzinken en zwartoxide
Deze behandelingen voegen een minimale microndikte toe. De resulterende afmetingen blijven doorgaans binnen de standaardtolerantiegrenzen. Ze bieden beperkte opofferingsbescherming. Over het algemeen kunt u zonder problemen standaard pasbouten gebruiken.

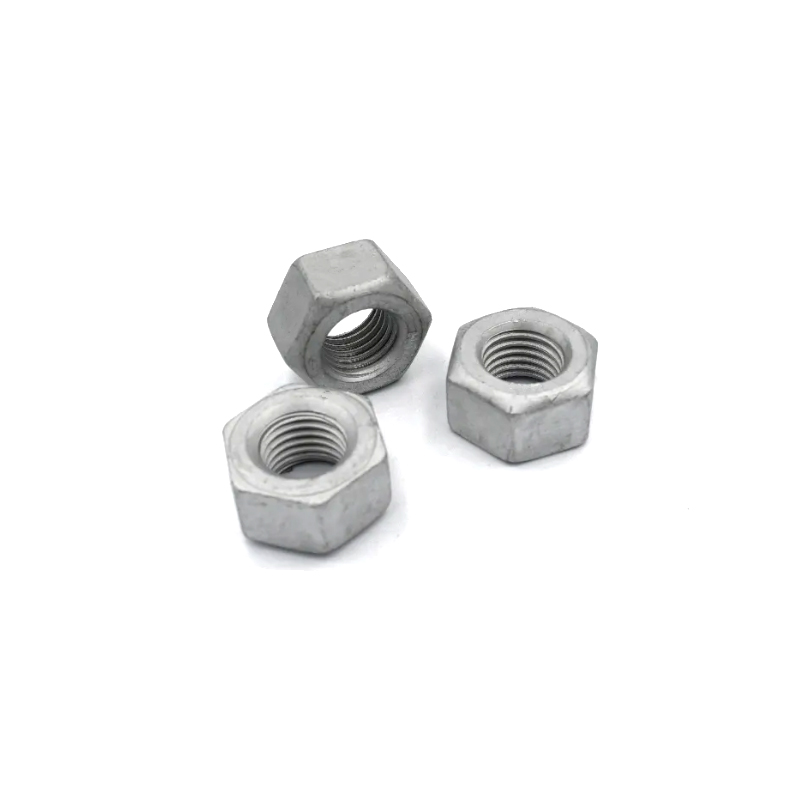

Thermisch verzinkte (HDG)
HDG-processen dompelen het staal onder in gesmolten zink. Dit voegt een aanzienlijke microndikte toe aan de draadwanden. HDG-moeren moeten na het verzinken overmaats worden getapt. Dit secundaire proces is geschikt voor standaard HDG-bouten. Zonder overmaatse tapwerkzaamheden binden de dikke zinklaagjes zich aan elkaar. De bevestigingsmiddelen zullen onvermijdelijk vastlopen tijdens het aanbrengen van het koppel.
Door een strenge kwaliteitscontrole kunt u deze montagerisico’s beperken. Mandaat 'Go/No-Go'-meterinspecties na beplating. Deze inspectie verifieert de toegestane draadspoeddiameters. Dergelijke fysieke tests zorgen ervoor dat de gewijzigde afmetingen binnen bruikbare ASME-toleranties blijven.
Inch- versus metrische maatvoering: voorkom fouten in de assemblage tussen standaarden
Geglobaliseerde toeleveringsketens zijn sterk gemengd met hardwarestandaarden. Faciliteiten hebben vaak zowel ISO/DIN (metrische) als ASME (inch) componenten op voorraad. Het per ongeluk vermengen van deze systemen leidt tot catastrofale gewrichtsstoringen. Bevestigingsprofielen lijken bedrieglijk op het blote oog. Hun geometrieën verschillen echter fundamenteel.
Standaardoverschrijdende fouten brengen verschillende onmiddellijke implementatieoverwegingen met zich mee.
Moersleutelpassingsfouten
De afmetingen van de moersleutel zijn niet uitgelijnd tussen de systemen. Met behulp van een metrische sleutel op een SAE inch zeskantmoer rondt de hoeken af. Het omgekeerde scenario veroorzaakt dezelfde schade. Deze mismatch maakt het onmogelijk om de moer aan te draaien volgens de vereiste specificatie. Onderhoudsteams hebben dan moeite om de beschadigde hardware later te verwijderen.
Draadspoed komt niet overeen
De metrische en inch-spoedhoeken lopen aanzienlijk uiteen. Als u een metrische bout in een inch-moer duwt, ontstaat er onmiddellijk een kruislingse schroefdraad. Deze actie vernietigt de interne threads. Het gewricht verliest alle mechanische houdkracht.
Standaardverificatie
Voorkom deze fouten door middel van strenge documentatie. Zorg ervoor dat op alle afdrukken en stuklijsten (BOM's) expliciet de vereiste norm wordt vermeld. Roep ASME B18.2.2 op voor fysieke afmetingen. Roep SAE J995 op voor mechanische eigenschappen. Generieke 'zeskantmoer'-beschrijvingen nodigen uit tot gevaarlijke vervangingen.
B2B-inkoop: de checklist voor offerteaanvragen met inch-zeskantmoeren
Inconsistente inkoopspecificaties veroorzaken regelmatig vertragingen bij leveranciers. Vage eisen leiden tot niet-conforme hardwarebatches. U kunt heen en weer communicatie elimineren door uw Request for Quote (RFQ) te standaardiseren. Een gestructureerde checklist dwingt duidelijkheid af. Het stemt uw technische behoeften rechtstreeks af op de productiemogelijkheden.
Neem de volgende knooppunten op in elke hardware-offerteaanvraag:
Exacte maat en steek: Ga nooit uit van een standaarddraad. Specificeer zowel de diameter- als de steekserie (bijv. 3/8' - 16 UNC).
Materiaal en kwaliteit: Definieer de exacte mechanische vereisten (bijvoorbeeld SAE-klasse 8 gelegeerd staal).
Coating/afwerking: Specificeer de behandeling duidelijk. Vermeld de vereiste uren bestendigheid tegen zoutsproeien als de omgeving dit vereist (bijv. geelzink, 96 uur).
Dimensionale standaard: veranker de geometrie aan een erkend raamwerk (bijv. ASME B18.2.2).
Nalevingsdocumentatie: sta op traceerbaarheid. Vraag materiaaltestrapporten (MTR's) of conformiteitscertificaten (CoC) aan voor het specifieke lot.
Het gebruik van deze checklist geeft uw inkoopteam meer mogelijkheden. Het filtert ongekwalificeerde leveranciers al vroeg in het inkoopproces uit. U ontvangt nauwkeurige offertes op basis van technische vereisten in plaats van op generieke producten.
Conclusie
Om de integriteit van een bevestigde verbinding te garanderen, moet de inch-zeskantmoer worden behandeld als een technisch onderdeel en niet als een handelsartikel. Nauwkeurige metingen vormen de basis voor succes bij de montage. Naleving van standaarden zorgt voor herhaalbare prestaties bij uiteenlopende projecten. Het anticiperen op coatingtoleranties blijft onbespreekbaar voor een betrouwbare schroefdraadpassing.
Evalueer de omgevingsomstandigheden van uw project om de juiste oppervlakteafwerking te selecteren.
Vergelijk uw structurele belastingsvereisten met de juiste SAE-klasse.
Controleer of alle documentatie specifieke ASME-standaarden oproept om metrische crossover te voorkomen.
Gebruik de gestructureerde checklist voor offerteaanvragen om conforme bevestigingsmiddelen van geverifieerde fabrikanten te verkrijgen.
Veelgestelde vragen
Vraag: Welke sleutelmaat is nodig voor een standaard 1/4 inch zeskantmoer?
A: Volgens de ASME-afmetingen vereist een standaard 1/4' inch zeskantmoer een 7/16' sleutel over de platte kanten. (Opmerking: Zware zeskantmoeren of contramoeren kunnen verschillende platte afmetingen hebben).
Vraag: Hoe meet je nauwkeurig een inch zeskantmoer?
A: Gebruik digitale schuifmaten om de interne draaddiameter (kleine diameter), de breedte over de platte vlakken voor de maat van de sleutel te meten, en een draadspoedmeter om de TPI (Threads Per Inch) te bevestigen.
Vraag: Waarom lopen mijn gecoate koolstofstalen inch-zeskantmoeren vast tijdens de installatie?
A: Vastlopen (of vreten) treedt meestal op wanneer zware coatings zoals thermisch verzinkt (HDG) de draadspeling overschrijden. HDG-moeren vereisen opzettelijk overmaats tikken om rekening te houden met de dikte van de zinklaag op de bijpassende bout.
Vraag: Kan ik een SAE inch zeskantmoer vervangen door een vergelijkbare metrische ISO-maat?
A: Nee. Zelfs als de diameters dichtbij lijken (bijvoorbeeld 5/16' en M8), zijn de spoedhoeken en de afstand van de schroefdraad totaal verschillend. Als u een vervanging forceert, worden de schroefdraad permanent verwijderd en wordt de houdkracht van de verbinding vernietigd.
