산업 조립 및 구조 엔지니어링에서 인치 육각 너트를 지정하려면 나사 직경을 일치시키는 것 이상이 필요합니다. 약간의 치수 차이 또는 부정확한 코팅 공차로 인해 나사산 벗겨짐, 연결 실패 또는 비용이 많이 드는 생산 중단 시간이 발생할 수 있습니다. 이러한 패스너를 엔지니어링 구성 요소로 취급해야 합니다. 기본 크기 차트는 쉽게 사용할 수 있지만 조달 및 엔지니어링 팀은 ASME B18.2.2 표준에 따라 치수를 평가해야 합니다. 재료 보증 하중을 고려해야 합니다. 또한 도금이 나사 맞춤에 어떤 영향을 미치는지 예측해야 합니다. 하나의 간과된 허용 오차로 인해 전체 생산 일정이 쉽게 중단될 수 있습니다. 공간 여유 공간부터 재료 강도 등급까지 모든 것을 탐구합니다. 이 가이드에서는 미국 표준 육각 너트를 평가, 측정 및 소싱하기 위한 기술 기준을 설명합니다. 다음 조립 프로젝트를 위한 정확한 맞춤과 장기적인 접합 무결성을 보장하려면 계속 읽어보세요.
주요 시사점
표준화: 정통 SAE 인치 육각 너트 치수는 ASME B18.2.2에 따라 관리되며 렌치 크기와 하중 지지력에 직접적인 영향을 미칩니다.
공차 변화: 표면 코팅(예: 용융 아연도금)은 근본적으로 내부 스레드 치수를 변경하므로 조립 시 고착을 방지하기 위해 대형 태핑이 필요합니다.
재료 일치: 탄소강 인치 육각 너트를 일치하지 않는 볼트 등급과 결합하면 갈바니 부식 및 고르지 않은 인장 응력 분포가 발생할 위험이 있습니다.
조달 명확성: 공칭 크기, TPI(UNC/UNF), 등급 및 마감을 지정하는 구조화된 RFQ 체크리스트를 활용하여 공급업체의 모호성을 제거합니다.
인치 육각 너트의 6가지 중요한 치수
'명목 크기'에만 의존하면 종종 심각한 조립 문제가 발생합니다. 렌치 미끄러짐, 부적절한 나사 체결, 거부된 부품 등으로 인해 조립 라인이 급속도로 악화됩니다. 엔지니어링 팀은 포괄적인 치수 데이터를 사용하여 패스너를 평가해야 합니다. ASME 표준은 이러한 하드웨어 구성 요소에 허용되는 형상을 정의합니다. 안전하고 안정적인 볼트 체결을 보장하려면 6가지 기본 치수를 확인해야 합니다.
공칭 나사 직경
내부 나사 크기를 나타냅니다. 일반적인 예로는 1/4' 또는 1/2'가 있습니다. 내부 직경은 볼트 주요 직경과 정확히 일치해야 합니다. 불일치가 있으면 올바른 조립이 불가능합니다.
인치당 스레드 수(TPI)
TPI는 스레드 피치 거리를 나타냅니다. UNC(Unified National Coarse) 스레드를 사용하면 신속한 조립이 가능합니다. 잔해가 많은 환경에서 최고의 성능을 발휘합니다. UNF(Unified National Fine) 스레드는 탁월한 장력을 제공합니다. 진동이 심한 응용 분야에서 느슨해짐을 방지합니다.
WAF(면간 폭)
이 측정은 토크 적용에 필요한 정확한 렌치 또는 소켓 크기를 나타냅니다. 예를 들어, 표준 1/4인치 육각 너트에는 7/16인치 렌치가 필요합니다. 평면 치수가 올바르지 않으면 설치 중에 모서리가 둥글게 됩니다.
WAC(Width Across Corners)
엔지니어는 WAC의 공간 여유를 평가합니다. 이 치수는 움푹 들어간 환경에서 매우 중요합니다. 플랜지 조인트에는 소켓 접근을 허용하기 위한 적절한 모서리 여유 공간도 필요합니다.
너트 두께/높이
두께는 나사 결합 영역과 직접적으로 연관됩니다. 너트가 두꺼울수록 더 많은 내부 나사산에 인장 응력이 분산됩니다. 이 매개변수는 어셈블리의 최대 하중 지지 용량을 결정합니다.
치수 공차
제조 공정은 본질적으로 다양합니다. 공차는 ASME 엔지니어링 표준에 따라 허용되는 최소/최대 편차를 정의합니다. 이러한 범위를 벗어나는 구성요소는 구조적 결함의 위험이 있습니다.
공칭 크기 |
TPI(UNC) |
렌치 크기(WAF) |
기본두께 |
1/4' |
20 |
7월 16일' |
0.226' |
3/8' |
16 |
9월 16일' |
0.330' |
1/2' |
13 |
3/4' |
0.448' |
내하중 프로젝트를 위한 SAE 등급 및 재료 선택
치수 정확도는 퍼즐의 절반만 해결합니다. 너트의 기계적 특성과 환경 저항성을 평가해야 합니다. 패스너는 볼트의 인장 강도를 충족하거나 초과해야 합니다. 높은 등급의 볼트와 낮은 등급의 너트를 혼합하면 엄청난 구현 위험이 발생합니다. 이러한 불일치로 인해 볼트가 필요한 예압에 도달하기 오래 전에 나사산이 벗겨지는 결과를 낳습니다.
산업 표준은 패스너를 특정 등급으로 분류합니다. SAE 등급은 내부 항복 강도와 내력을 나타냅니다.
2등급: 제조업체는 저탄소강을 사용합니다. 이러한 구성 요소는 중요하지 않고 스트레스가 적은 애플리케이션에 적합합니다. 일반적인 보증 하중은 약 90,000psi입니다.
5등급: 중간 탄소강을 사용합니다. 공장에서는 강도를 높이기 위해 담금질하고 템퍼링합니다. 이 제품은 자동차 및 중장비 응용 분야에 적합합니다. 120,000psi 근처의 보증 하중을 예상합니다.
8등급: 고강도 합금강으로 제작되었습니다. 엔지니어들은 극도의 구조적 장력을 위해 등급 8을 지정합니다. 보증 하중은 약 150,000psi에 이릅니다.
재료 기반 선택으로 인해 또 다른 복잡성이 발생합니다. 표준 탄소강 인치 육각 너트는 우수한 원시 전단 강도를 제공합니다. 그러나 내식성을 위해서는 표면 도금이 필요합니다. 또는 316 스테인리스강은 약간의 항복 강도를 희생합니다. 그 대가로 고유한 해양 등급 부식 내성을 제공합니다.
볼트와 너트의 재질을 주의 깊게 일치시켜야 합니다. 서로 다른 금속을 결합하면 갈바닉 부식이 발생할 위험이 있습니다. 이 화학 반응은 시간이 지남에 따라 관절의 품질을 저하시킵니다. 균일한 인장 응력 분포와 장기적인 내구성을 보장하려면 항상 호환 가능한 합금을 지정하십시오.

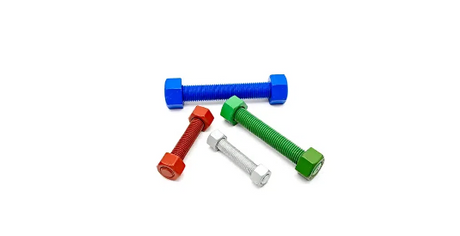

나사 맞춤 탐색: 코팅이 인치 육각 너트 공차를 변경하는 방법
보호 마감재를 지정하는 것은 미적인 것 이상의 의미를 갖습니다. 표면 처리는 내부 스레드의 물리적 형상을 변경합니다. 엔지니어링 팀은 이러한 차원의 변화를 예상해야 합니다. 코팅제품을 구매하시면 인치 육각 너트를 사용하려면 도금 두께가 조립에 어떤 영향을 미치는지 이해해야 합니다.
다양한 코팅은 다양한 수준의 보호 및 기하학적 간섭을 제공합니다.
아연 도금 및 흑색 산화물
이러한 처리는 최소한의 미크론 두께를 추가합니다. 결과 치수는 일반적으로 표준 공차 한계 내에 유지됩니다. 제한된 희생 보호를 제공합니다. 일반적으로 문제 없이 표준 결합 볼트를 사용할 수 있습니다.
용융 아연도금(HDG)
HDG 공정에서는 강철을 용융 아연에 담급니다. 이는 스레드 벽에 상당한 미크론 두께를 추가합니다. HDG 너트는 아연 도금 후 특대 크기로 태핑해야 합니다. 이 보조 프로세스는 표준 HDG 볼트를 수용합니다. 큰 크기로 태핑하지 않고도 두꺼운 아연 층이 서로 결합됩니다. 토크를 적용하는 동안 패스너가 필연적으로 고정됩니다.
엄격한 품질 관리를 통해 이러한 조립 위험을 완화할 수 있습니다. 도금 후 'Go/No-Go' 게이지 검사를 의무화합니다. 이 검사에서는 허용되는 나사 피치 직경을 확인합니다. 이러한 물리적 테스트를 통해 수정된 치수가 사용 가능한 ASME 공차 내에 유지되는지 확인합니다.
인치 대 미터법 크기 조정: 표준 간 조립 실패 방지
세계화된 공급망은 하드웨어 표준을 심하게 혼합합니다. 시설에서는 ISO/DIN(미터법) 및 ASME(인치) 구성품을 모두 보유하는 경우가 많습니다. 이러한 시스템이 우발적으로 혼합되면 치명적인 관절 고장이 발생합니다. 패스너 프로파일은 육안으로 볼 때 매우 유사해 보입니다. 그러나 그들의 기하학적 구조는 근본적으로 다릅니다.
표준 간 오류는 몇 가지 즉각적인 구현 고려 사항을 제시합니다.
렌치 맞춤 실패
렌치 치수가 시스템 간에 정렬되지 않습니다. 미터법 렌치를 사용하여 SAE 인치 육각 너트가 모서리를 둥글게 만듭니다. 반대 시나리오에서도 동일한 피해가 발생합니다. 이러한 불일치로 인해 너트가 필요한 사양에 토크를 가하는 것이 불가능해집니다. 그런 다음 유지 관리 팀은 나중에 손상된 하드웨어를 제거하는 데 어려움을 겪습니다.
스레드 피치 불일치
미터법 및 인치 피치 각도가 크게 다릅니다. 미터법 볼트를 인치 너트에 강제로 넣으면 즉시 나사산이 교차됩니다. 이 작업은 내부 스레드를 파괴합니다. 조인트는 모든 기계적 유지력을 잃습니다.
표준 검증
엄격한 문서화를 통해 이러한 실패를 방지합니다. 모든 인쇄물과 자재 명세서(BOM)에 필요한 표준이 명시적으로 명시되어 있는지 확인하십시오. 물리적 치수는 ASME B18.2.2를 참조하세요. 기계적 특성에 대해서는 SAE J995를 참조하십시오. 일반적인 '육각 너트' 설명은 위험한 대체품을 유도합니다.
B2B 조달: 인치 육각 너트 RFQ 체크리스트
일관되지 않은 구매 사양으로 인해 공급업체가 자주 지연됩니다. 모호한 요구 사항으로 인해 비호환 하드웨어 배치가 발생합니다. RFQ(견적 요청)를 표준화하면 주고받는 커뮤니케이션을 없앨 수 있습니다. 구조화된 체크리스트는 명확성을 강조합니다. 이는 엔지니어링 요구 사항을 제조 역량에 직접적으로 맞춰줍니다.
모든 하드웨어 RFQ에 다음 노드를 포함합니다.
정확한 크기 및 피치: 기본 스레드를 가정하지 마십시오. 직경과 피치 계열을 모두 지정합니다(예: 3/8' - 16 UNC).
재료 및 등급: 정확한 기계적 요구 사항을 정의합니다(예: SAE 등급 8 합금강).
코팅/마감: 처리 방법을 명확하게 명시합니다. 환경에서 요구하는 경우 필요한 염수 분무 저항 시간을 포함합니다(예: 황아연, 96시간).
치수 표준: 인식된 프레임워크(예: ASME B18.2.2)에 형상을 고정합니다.
규정 준수 문서: 추적성을 강조합니다. 특정 로트에 대한 재료 시험 보고서(MTR) 또는 적합성 인증서(CoC)를 요청하십시오.
이 체크리스트를 사용하면 조달 팀의 역량을 강화할 수 있습니다. 소싱 프로세스 초기에 자격이 없는 공급업체를 필터링합니다. 일반 상품이 아닌 공학적 요구 사항을 기반으로 정확한 견적을 받아보실 수 있습니다.
결론
체결된 조인트의 무결성을 확보하려면 인치 육각 너트를 상품이 아닌 엔지니어링 구성품으로 취급해야 합니다. 정확한 측정은 조립 성공의 기준을 형성합니다. 표준 준수는 다양한 프로젝트 전반에 걸쳐 반복 가능한 성능을 보장합니다. 안정적인 나사산 맞춤을 위해 예상 코팅 공차는 협상할 수 없습니다.
프로젝트의 환경 조건을 평가하여 올바른 표면 마감을 선택하세요.
적절한 SAE 등급과 구조적 하중 요구 사항을 비교하십시오.
측정항목 교차를 방지하기 위해 모든 문서에서 특정 ASME 표준을 명시하고 있는지 확인하세요.
구조화된 RFQ 체크리스트를 사용하여 검증된 제조업체로부터 규정을 준수하는 패스너를 소싱하세요.
FAQ
질문: 표준 1/4인치 육각 너트에는 어떤 렌치 크기가 필요합니까?
A: ASME 치수에 따르면 표준 1/4인치 육각 너트에는 플랫 전체에 7/16인치 렌치가 필요합니다. (참고: 무거운 육각 너트 또는 잼 너트는 평면 전체 치수가 다를 수 있습니다).
Q: 인치 육각 너트를 어떻게 정확하게 측정합니까?
A: 디지털 캘리퍼스를 사용하여 내부 스레드 직경(소 직경), 렌치 크기 조정을 위한 플랫 폭, 스레드 피치 게이지를 사용하여 TPI(인치당 스레드 수)를 확인합니다.
Q: 코팅된 탄소강 인치 육각 너트가 설치 중에 멈추는 이유는 무엇입니까?
A: 고착(또는 흠집)은 일반적으로 용융 아연도금(HDG)과 같은 무거운 코팅이 나사산 간격을 초과할 때 발생합니다. HDG 너트는 결합 볼트의 아연층 두께를 고려하여 의도적인 대형 태핑이 필요합니다.
질문: SAE 인치 육각 너트를 유사한 미터법 ISO 크기로 대체할 수 있습니까?
A: 아니요. 직경이 가까워 보이더라도(예: 5/16' 및 M8) 나사산 피치 각도와 간격은 완전히 다릅니다. 강제로 대체하면 나사산이 영구적으로 벗겨지고 조인트의 유지력이 파괴됩니다.
