Przewodnik po rozmiarach nakrętek sześciokątnych w calach dla standardowych projektów elementów złącznych w USA

W montażu przemysłowym i inżynierii konstrukcyjnej określenie calowej nakrętki sześciokątnej wymaga czegoś więcej niż tylko dopasowania średnicy gwintu. Niewielkie różnice wymiarowe lub niewłaściwa tolerancja powłoki mogą prowadzić do zdarcia gwintu, uszkodzenia połączenia lub kosztownych przestojów w produkcji. Należy traktować te elementy złączne jako komponenty konstrukcyjne. Chociaż podstawowe tabele rozmiarów są łatwo dostępne, zespoły zaopatrzeniowe i inżynieryjne muszą ocenić wymiary pod kątem norm ASME B18.2.2. Należy uwzględnić obciążenia próbne materiału. Należy także przewidzieć wpływ poszycia na dopasowanie gwintu. Pojedyncza przeoczona tolerancja może łatwo wykoleić cały harmonogram produkcji. Zbadamy wszystko, od prześwitów przestrzennych po stopnie wytrzymałości materiału. W tym przewodniku omówiono kryteria techniczne dotyczące oceny, pomiaru i pozyskiwania standardowych nakrętek sześciokątnych w USA. Czytaj dalej, aby zapewnić dokładne dopasowanie i długoterminową integralność złącza podczas kolejnego projektu montażowego.

Kluczowe dania na wynos

• Standaryzacja: Autentyczne wymiary nakrętek sześciokątnych calowych SAE są regulowane przez ASME B18.2.2, co ma bezpośredni wpływ na rozmiar klucza i nośność.

• Zmiany tolerancji: Powłoki powierzchniowe (takie jak cynkowanie ogniowe) zasadniczo zmieniają wymiary gwintów wewnętrznych, wymagając gwintowania nadwymiarowego, aby zapobiec zatarciu zespołu.

• Dopasowanie materiału: Połączenie calowej nakrętki sześciokątnej ze stali węglowej z niedopasowaną klasą śrub stwarza ryzyko korozji galwanicznej i nierównomiernego rozkładu naprężeń rozciągających.

• Przejrzystość zamówień: wykorzystanie ustrukturyzowanej listy kontrolnej zapytania ofertowego — określającej rozmiar nominalny, TPI (UNC/UNF), gatunek i wykończenie — eliminuje niejednoznaczność dostawcy.

Sześć krytycznych wymiarów calowej nakrętki sześciokątnej

Poleganie wyłącznie na „rozmiarze nominalnym” często prowadzi do poważnych problemów montażowych. Poślizg klucza, niewystarczające połączenie gwintu i odrzucone części szybko stanowią plagę linii montażowej. Zespoły inżynieryjne muszą oceniać elementy złączne na podstawie kompleksowych danych wymiarowych. Normy ASME definiują akceptowalną geometrię tych komponentów sprzętowych. Aby zagwarantować bezpieczne połączenie śrubowe, należy zweryfikować sześć głównych wymiarów.

Nominalna średnica gwintu
Jest to wewnętrzny rozmiar gwintu. Typowe przykłady obejmują 1/4” lub 1/2”. Średnica wewnętrzna musi dokładnie odpowiadać średnicy głównej śruby. Wszelkie niedopasowania uniemożliwiają prawidłowy montaż.

Liczba gwintów na cal (TPI)
TPI określa odległość skoku gwintu. Gwinty UNC (Unified National Coarse) umożliwiają szybki montaż. Najlepiej sprawdzają się w środowiskach obciążonych dużą ilością zanieczyszczeń. Gwinty UNF (Unified National Fine) zapewniają doskonałe napięcie. Są odporne na poluzowanie w zastosowaniach charakteryzujących się wysokimi wibracjami.

Szerokość klucza (WAF)
Ten pomiar określa dokładny rozmiar klucza lub nasadki wymagany do zastosowania momentu obrotowego. Na przykład norma Nakrętka sześciokątna 1/4 cala wymaga klucza 7/16 cala. Nieprawidłowy wymiar płaski prowadzi do zaokrągleń rogów podczas montażu.

Szerokość w narożnikach (WAC)
Inżynierowie oceniają WAC pod kątem prześwitu przestrzennego. Wymiar ten ma duże znaczenie w środowiskach zagłębionych. Połączenia kołnierzowe wymagają również odpowiedniego odstępu w narożnikach, aby umożliwić dostęp do gniazda.

Grubość nakrętki/wysokość
Grubość jest bezpośrednio powiązana z obszarem połączenia gwintu. Grubsza nakrętka rozkłada naprężenia rozciągające na większą liczbę gwintów wewnętrznych. Ten parametr określa ostateczną nośność Twojego zestawu.

Tolerancja wymiarowa
Procesy produkcyjne z natury są różne. Tolerancja określa dopuszczalne odchylenie Min./Maks. dozwolone zgodnie ze standardami inżynieryjnymi ASME. Komponenty wykraczające poza te granice są narażone na ryzyko uszkodzenia konstrukcji.

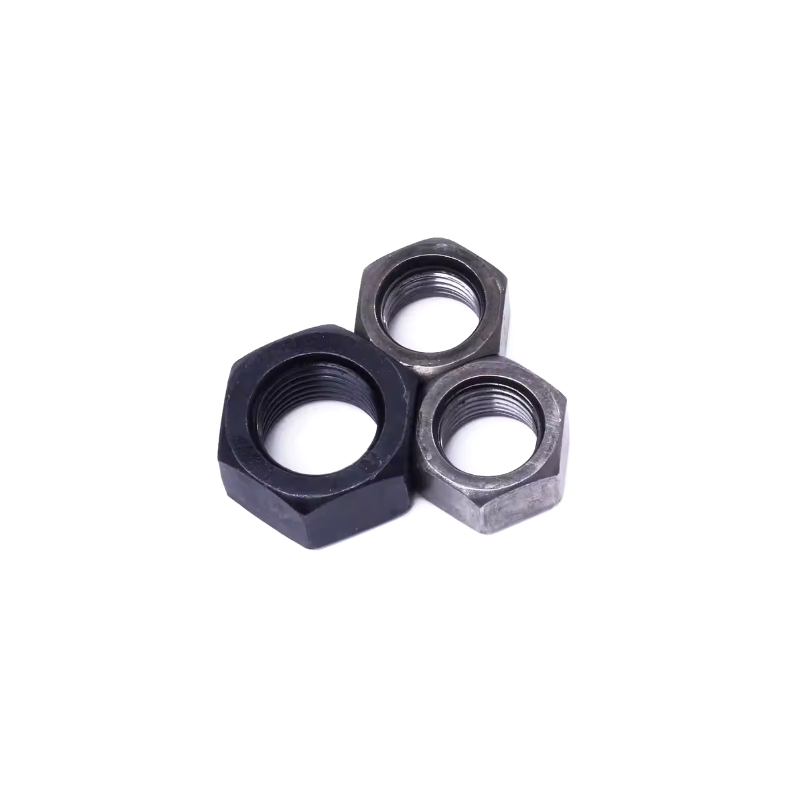

Klasy SAE i dobór materiałów do projektów nośnych

Dokładność wymiarowa rozwiązuje tylko połowę zagadki. Należy ocenić właściwości mechaniczne i odporność nakrętki na środowisko. Element mocujący musi spełniać lub przekraczać wytrzymałość śruby na rozciąganie. Mieszanie śruby wysokiej jakości z nakrętką niskiej jakości stwarza ogromne ryzyko wdrożeniowe. Takie niedopasowania powodują zerwanie gwintu na długo przed osiągnięciem przez śrubę wymaganego napięcia wstępnego.

Normy branżowe klasyfikują elementy złączne według określonych gatunków. Gatunki SAE określają wewnętrzną granicę plastyczności i obciążenie próbne.

• Klasa 2: Producenci stosują stal niskowęglową. Komponenty te nadają się do niekrytycznych zastosowań o niskim naprężeniu. Typowe obciążenie próbne wynosi około 90 000 psi.

• Klasa 5: Wykorzystują stal średniowęglową. Fabryki hartują je i odpuszczają, aby uzyskać dodatkową wytrzymałość. Dobrze sprawdzają się w zastosowaniach motoryzacyjnych i maszynach ciężkich. Spodziewaj się obciążenia próbnego w pobliżu 120 000 psi.

• Klasa 8: Wykonane ze stali stopowej o wysokiej wytrzymałości. Inżynierowie określają klasę 8 dla ekstremalnych naprężeń konstrukcyjnych. Obciążenie próbne osiąga około 150 000 psi.

Wybór bazy materiałowej wprowadza kolejną warstwę złożoności. Standard Calowa nakrętka sześciokątna ze stali węglowej zapewnia doskonałą wytrzymałość na ścinanie. Wymaga to jednak pokrycia powierzchni w celu zapewnienia odporności na korozję. Alternatywnie, stal nierdzewna 316 poświęca niewielką granicę plastyczności. W zamian zapewnia naturalną odporność na korozję klasy morskiej.

Należy dokładnie dopasować materiały śrub i nakrętek. Łączenie różnych metali stwarza ryzyko korozji galwanicznej. Ta reakcja chemiczna z czasem powoduje degradację stawu. Zawsze wybieraj kompatybilne stopy, aby zapewnić równomierny rozkład naprężeń rozciągających i długoterminową trwałość.

Nawigowanie po dopasowaniu gwintu: jak powłoki zmieniają tolerancję calowych nakrętek sześciokątnych

Określenie wykończenia ochronnego to coś więcej niż tylko estetyka. Obróbka powierzchniowa zmienia fizyczną geometrię gwintów wewnętrznych. Zespoły inżynieryjne muszą przewidywać te zmiany wymiarowe. Kiedy kupisz powlekany calową nakrętką sześciokątną , musisz zrozumieć, jak grubość poszycia wpływa na montaż.

Różne powłoki zapewniają różny poziom ochrony i zakłóceń geometrycznych.

Cynkowanie i czarny tlenek
Te zabiegi dodają minimalną grubość mikronów. Uzyskane wymiary zwykle mieszczą się w standardowych granicach tolerancji. Zapewniają ograniczoną ochronę ofiarną. Zasadniczo można bez problemu używać standardowych śrub współpracujących.

Cynkowanie ogniowe (HDG)
Procesy HDG polegają na zanurzeniu stali w stopionym cynku. Zwiększa to znaczną grubość mikronów ścianek gwintu. Nakrętki HDG należy po cynkowaniu nagwintować na wymiar. W tym wtórnym procesie stosowane są standardowe śruby HDG. Bez gwintowania nadwymiarowego grube warstwy cynku łączą się ze sobą. Elementy złączne nieuchronnie ulegną zatarciu podczas stosowania momentu obrotowego.

Ryzyko związane z montażem można ograniczyć poprzez ścisłą kontrolę jakości. Nakazuj inspekcje mierników typu „Go/No-Go” po poszyciu. Kontrola ta sprawdza dopuszczalne średnice podziałowe gwintów. Takie testy fizyczne zapewniają, że zmodyfikowane wymiary mieszczą się w użytecznych tolerancjach ASME.

Rozmiary calowe a metryczne: unikanie błędów montażowych przekraczających standardy

Zglobalizowane łańcuchy dostaw w dużym stopniu mieszają standardy sprzętu. W zakładach często znajdują się zarówno komponenty ISO/DIN (metryczne), jak i ASME (calowe). Przypadkowe zmieszanie tych systemów prowadzi do katastrofalnych uszkodzeń połączeń. Profile elementów złącznych do złudzenia przypominają gołym okiem. Jednak ich geometria różni się zasadniczo.

Błędy przekraczające standardy wiążą się z kilkoma kwestiami związanymi z natychmiastowym wdrożeniem.

Błędy dopasowania klucza
Wymiary klucza nie są zgodne w poszczególnych systemach. Używanie klucza metrycznego na Nakrętka sześciokątna calowa SAE zaokrągla rogi. Odwrotny scenariusz powoduje takie same szkody. To niedopasowanie uniemożliwia dokręcenie nakrętki zgodnie z wymaganą specyfikacją. Zespoły konserwacyjne mają później trudności z usunięciem uszkodzonego sprzętu.

Niedopasowanie gwintu Kąty podziałki metrycznej i calowej znacznie się od siebie różnią.
skoku Wciśnięcie śruby metrycznej w nakrętkę calową spowoduje natychmiastowe przecięcie gwintu. Ta akcja niszczy wątki wewnętrzne. Złącze traci całą mechaniczną siłę trzymania.

Weryfikacja standardowa
Zapobiegaj tym awariom dzięki rygorystycznej dokumentacji. Upewnij się, że wszystkie wydruki i zestawienia materiałów (BOM) wyraźnie określają wymagany standard. Aby zapoznać się z wymiarami fizycznymi, odwołaj się do ASME B18.2.2. Aby uzyskać informacje na temat właściwości mechanicznych, należy wywołać SAE J995. Ogólne opisy „nakrętek sześciokątnych” zachęcają do niebezpiecznych substytutów.

Zaopatrzenie B2B: Lista kontrolna zapytań ofertowych dotyczących nakrętek sześciokątnych calowych

Niespójne specyfikacje zakupów powodują częste opóźnienia dostawców. Niejasne wymagania prowadzą do niezgodnych partii sprzętu. Możesz wyeliminować komunikację w obie strony, standaryzując zapytanie ofertowe (RFQ). Ustrukturyzowana lista kontrolna wymusza przejrzystość. Łączy Twoje potrzeby inżynieryjne bezpośrednio z możliwościami produkcyjnymi.

Uwzględnij następujące węzły w każdym zapytaniu ofertowym dotyczącym sprzętu:

1. Dokładny rozmiar i skok: nigdy nie zakładaj domyślnego gwintu. Określ zarówno średnicę, jak i serię podziałek (np. 3/8' - 16 UNC).

2. Materiał i klasa: Zdefiniuj dokładne wymagania mechaniczne (np. stal stopowa SAE klasy 8).

3. Powłoka/wykończenie: Należy wyraźnie określić obróbkę. Uwzględnij wymagane godziny odporności na mgłę solną, jeśli wymaga tego środowisko (np. żółty cynk, 96 godzin).

4. Norma wymiarowa: Zakotwicz geometrię w uznanej strukturze (np. ASME B18.2.2).

5. Dokumentacja zgodności: Nalegaj na identyfikowalność. Poproś o raporty z testów materiałów (MTR) lub certyfikaty zgodności (CoC) dla konkretnej partii.

Korzystanie z tej listy kontrolnej wzmacnia pozycję Twojego zespołu zaopatrzenia. Filtruje niewykwalifikowanych dostawców na wczesnym etapie procesu zaopatrzenia. Otrzymujesz dokładne wyceny oparte na wymaganiach technicznych, a nie na ogólnych towarach.

Wniosek

Zabezpieczenie integralności połączenia mocowanego wymaga traktowania calowej nakrętki sześciokątnej jako elementu konstrukcyjnego, a nie towaru. Dokładny pomiar stanowi podstawę sukcesu montażu. Zgodność ze standardami zapewnia powtarzalną wydajność w różnorodnych projektach. Przewidywane tolerancje powłoki nie podlegają negocjacjom w celu zapewnienia niezawodnego dopasowania gwintu.

• Oceń warunki środowiskowe swojego projektu, aby wybrać odpowiednie wykończenie powierzchni.

• Porównaj wymagania dotyczące obciążenia konstrukcyjnego z odpowiednią klasą SAE.

• Sprawdź, czy cała dokumentacja odwołuje się do określonych standardów ASME, aby uniknąć krzyżowania się jednostek metrycznych.

• Użyj uporządkowanej listy kontrolnej zapytania ofertowego, aby pozyskać zgodne elementy złączne od zweryfikowanych producentów.

Często zadawane pytania

P: Jaki rozmiar klucza jest potrzebny do standardowej nakrętki sześciokątnej 1/4 cala?

Odp.: Zgodnie z wymiarami ASME, standardowa nakrętka sześciokątna 1/4 cala wymaga klucza 7/16 cala. (Uwaga: Ciężkie nakrętki sześciokątne lub przeciwnakrętki mogą mieć różne wymiary na płasko).

P: Jak dokładnie zmierzyć calową nakrętkę sześciokątną?

Odp.: Użyj suwmiarki cyfrowej do pomiaru wewnętrznej średnicy gwintu (mniejszej średnicy), szerokości spłaszczeń w celu doboru klucza oraz miernika skoku gwintu, aby potwierdzić TPI (liczba gwintów na cal).

P: Dlaczego moje nakrętki sześciokątne calowe ze stali węglowej powlekanej zacierają się podczas montażu?

Odp.: Zatarcie (lub zatarcie) zwykle występuje, gdy grube powłoki, takie jak cynkowane ogniowo (HDG), przekraczają luzy gwintowe. Nakrętki HDG wymagają celowego gwintowania nadwymiarowego, aby uwzględnić grubość warstwy cynku na współpracującej śrubie.

P: Czy mogę zastąpić nakrętkę sześciokątną calową SAE podobnym rozmiarem metrycznym ISO?

O: Nie. Nawet jeśli średnice wydają się zbliżone (np. 5/16' i M8), kąty skoku gwintu i odstępy są zupełnie inne. Wymuszenie zamiany spowoduje trwałe usunięcie gwintów i zniszczenie siły trzymania złącza.
