Selhání upevňovacích prvků v průmyslových strojích, automobilových sestavách a stavebním inženýrství je zřídka jednoduchou vadou materiálu. Obvykle se jedná o nebezpečnou ztrátu předpětí. Neustálé vibrace, silné tepelné cykly a velké dynamické zatížení často způsobují tento skrytý problém. Standardní šestihranné matice spoléhají výhradně na tah a tření proti povrchu ložiska, aby držely spoje pohromadě. Když okolní síly způsobí pokles napětí, matice nevyhnutelně ustoupí. Když tyto základní upevňovací prvky selžou pod tlakem, čelíte vážným bezpečnostním rizikům a poškození zařízení.
Tato příručka definuje přesné mechanické mechanismy různých konstrukcí pojistných matic. Objevíte jasný rámec pro specifikaci správného spojovacího prvku. Vyhodnocujeme extrémní podmínky prostředí, intervaly údržby a intenzitu vibrací, abychom zajistili, že sestavíte spolehlivé sestavy. Naučíte se přiřazovat konkrétní uzamykací mechanismy vašim přesným profilům zatížení a operačním prostředím.
Klíčové věci
Teplota prostředí určuje volbu primárního materiálu: nekovové vložky selhávají v aplikacích s vysokou teplotou a vyžadují celokovové alternativy.
'Převládající krouticí moment' matice poskytují trvalý odpor během instalace a demontáže a aktivně bojují proti uvolňování vibrací.
Mechanické zajišťovací metody (např. drážkované matice s kolíky) nabízejí nejvyšší odolnost proti vyjmutí, ale vyžadují složitější ruční instalaci.
Správné výpočty utahovacího momentu pro pojistnou matici musí zohledňovat dodatečné tření generované samotným zajišťovacím mechanismem.
Technický problém: Proč standardní matice selhávají
Inženýři často důvěřují standardním šestihranným maticím pro statické zatížení. Dynamická prostředí tuto rovnici zcela mění. Standardní ořechy selhávají, protože postrádají vnitřní retenční mechanismy. Pro udržení tření zcela závisí na zatížení svorky. Pokud se zatížení svorky sníží, tření zmizí.
Mechanika uvolňování
Příčné vibrace jsou hlavním nepřítelem závitových spojů. Síly ze strany na stranu způsobují mikroskopické prokluzování mezi protilehlými závity. Tento boční pohyb dočasně oddělí boky závitu. Ořech se během těchto zlomkových sekund postupně odvíjí. Ztratíte integritu spoje, protože se standardní šestihranná matice otáčí dozadu podél závitu šroubu. Tepelná expanze a kontrakce tento proces odvíjení dále umocňují. Materiály se při změnách teploty mírně posouvají a uvolňují nahromaděné napětí.
Omezení podložek
Mnoho sestav se pokouší vyřešit uvolnění vibrací přidáním podložek. Pojistné podložky s děleným kroužkem nebo ozubené pojistné podložky zvyšují počáteční napětí. Mají však značná mechanická omezení. Vysoké upínací síly často zcela zploští podložky s děleným kroužkem. Fungují stejně jako standardní ploché podložky po zploštění. Ozubené pojistné podložky často během instalace rýhují protilehlé povrchy. Toto rýhování poškozuje ochranné povlaky a urychluje korozi. Integrované pojistné matice poskytují podstatně spolehlivější konstrukční volbu.
Kritéria úspěšnosti pro upevnění
Pro kritické klouby musíte jasně definovat úspěch. Úspěšný spoj vyžaduje neustálé udržování optimálního zatížení svorky. Musí odolávat specifickým dynamickým silám přítomným ve vašem aplikačním prostředí. Frekvence vibrací, rázové zatížení a teplotní posuny určují vaši volbu spojovacího prvku. Nemůžete si dovolit svévolný výběr. Každý kloub vyžaduje promyšlený přístup, aby se zabránilo katastrofické relaxaci.
Primární kategorie: Tření vs. Deformace závitu
Inženýři kategorizují samosvorné spojovací prvky podle jejich zádržného mechanismu. Dvě dominantní konstrukce využívají buď polymerové vložky na bázi tření, nebo deformované kovové závity. Každá kategorie řeší problém vibrací jinak.

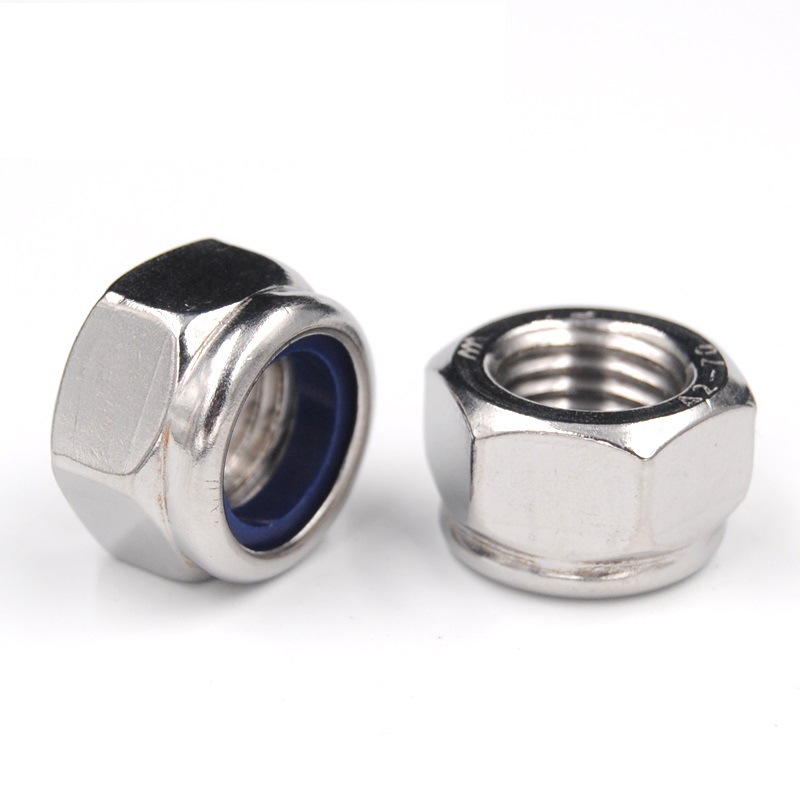

Pojistná matice nylonové vložky (Nyloc)
The nylonová vložka pojistná matice představuje standard pro lehké až střední průmyslové aplikace. Má integrovaný podměrečný polymerový límec umístěný v horní části matice.
Mechanismus: Závity protilehlých šroubů se během instalace protlačí do poddimenzovaného polymerového límce. Nylonový materiál se přes kovové závity plasticky deformuje. To vytváří těsné, kompresní třecí uložení. Objímka svírá šroub nepřetržitě. Poskytuje stálý odpor proti zpětnému otáčení.
Výhody: Získáte vynikající tlumicí vlastnosti proti silným vibracím. Nylon absorbuje vysokofrekvenční mikropohyby. Vytváří také účinné těsnění proti plynu a vlhkosti přes rozhraní závitu. Toto těsnění zabraňuje vzniku agresivní koroze hluboko uvnitř spoje.
Omezení: Polymerové vložky mají přísné teplotní stropy. Nylon typicky rychle degraduje nad 250 °F (121 °C). Uzamykací mechanismus zcela selže, jakmile se polymer roztaví nebo ztvrdne. Musíte také vyhodnotit chemickou expozici. Některá průmyslová rozpouštědla a kyseliny předčasně znehodnocují nylonový obojek.
Extrémní prostředí vyžadují náročnější řešení. Měli byste zadat an celokovová pojistná matice pro vysokoteplotní nebo vysoce korozivní zóny.
Mechanismus: Tento design se opírá o technické fyzické zkreslení. Výrobci mírně zkreslují horní závity (top-lock) nebo boční závity (center-lock). Deformované závity se při našroubování na standardní šroub vytlačí samy do zarovnání. Tato interference vytváří nesmírné tření kov na kov. Pevně svírá šroub.
Výhody: Kovové spojovací prvky bez námahy odolávají extrémním teplotám. Přežívají agresivní chemická prostředí, kde se polymery rozpadají. Poskytují spolehlivou bezpečnost pro rozdělovače motoru, těžké kolejové sestavy a letecké komponenty.
Omezení: Čelíte vysokému riziku zadření nitě. Varianty z nerezové oceli jsou zvláště náchylné na svařování za studena během instalace. Musíte dodržovat přísné protokoly mazání. Aby se zabránilo zničení kloubu, jsou povinné přesné postupy snižování točivého momentu.
Speciální varianty pro specifické profily zatížení
Standardní pojistné matice nemohou pokrýt každý konstrukční scénář. Mnoho aplikací představuje jedinečná geometrická nebo bezpečnostní omezení. Specializované varianty řeší přesně tyto výzvy.
Pojistná matice příruby
Těžké stroje a rámy automobilů často vyžadují rozložení zátěže. Standardní šestihranná matice zaměřuje příliš velký tlak na malý půdorys. The přírubová pojistná matice tento problém elegantně řeší.
Mechanismus: Tento spojovací prvek zahrnuje širokou základnu přímo do svého designu. Prodloužená příruba rozkládá upínací zatížení na výrazně větší plochu. Mnoho variant má zoubkování na čele ložiska. Tyto zoubky se zakousnou do spojovacího povrchu, aby zabránily protirotaci.
Nejlepší pro: Použijte je při překlenutí příliš velkých nebo štěrbinových otvorů. Vynikají v aplikacích vyžadujících vysoké upínací zatížení na měkčích spojovacích materiálech. Hliníkové nebo kompozitní panely můžete zajistit bez použití sekundární podložky. To zjednodušuje montážní linky a snižuje počet součástí.
Drážkované a ozubené matice
Některé spoje vyžadují absolutní záruky proti oddělení. Ztráta předběžného zatížení je v těchto scénářích sekundární k zabránění úplnému odpojení.
Mechanismus: Tyto matice mají v horní části vyříznuté zřetelné drážky. Matici namontujete na požadovaný utahovací moment. Poté protáhnete fyzickou bariéru štěrbinami a předvrtaným otvorem v dříku šroubu. Inženýři pro tuto bariéru obvykle používají závlačku nebo bezpečnostní lanko.
Nejlepší pro: Určete je pro kritické bezpečnostní sestavy. Náboje kol, letecké spoje a komponenty řízení je vyžadují. Poskytují absolutní odolnost proti odstranění. Kloub zůstane pohromadě, i když veškeré předpětí zcela zmizí.
Džemové ořechy
Prostorová omezení často eliminují standardní převládající momentové matice. Sestavy závitových tyčí také představují jedinečné výzvy.
Mechanismus: Pojistná matice je nízkoprofilová sekundární matice. Nejprve jej našroubujete na šroub. Poté nainstalujete primární matici plné tloušťky. Primární matici držíte nehybně a zároveň k ní utahujete pojistnou matici dozadu. To vytváří opačné napětí nitě. Dvě matice se vzájemně uzamknou na místě.
Nejlepší pro: Fungují perfektně pro prostorově omezené aplikace. Použijte je na závitové tyče nebo napínáky, kde jsou běžné momentové matice nepraktické. Vyžadují zručnost operátora k dosažení správného protilehlého napětí.
Výběr pojistné matice vyžaduje systematickou analýzu. Musíte vyhodnotit provozní prostředí, plány údržby a požadavky na montáž. Dohady vedou k selhání kloubů.
Tabulka 1: Matice výběru pojistné matice
Výběrová kritéria
Nylonová vložka
Celokovový (zkreslený)
Drážkovaný / Castellated
Maximální teplota
250 °F (121 °C)
Vysoce variabilní (závislý na kovu)
Vysoce variabilní (závislý na kovu)
Tlumení vibrací
Vynikající
Mírný
Nízká (zaměřuje se na udržení)
Rychlost instalace
Rychle
Střední (vyžaduje pečlivý točivý moment)
Pomalé (ruční zarovnání kolíků)
Znovupoužitelnost
Doporučeno jednorázové použití
Omezené cykly
Vysoká (pouze vyměnit kolíky/drát)
Analýza teploty a prostředí
Teplota slouží jako vaše první tvrdá hranice. Prostředí pod 250 °F umožňuje řešení polymerů. Nylonové vložky jsou zde obecně preferovány kvůli jejich vynikajícímu tlumení vibrací. Účinně chrání nitě před vlhkostí.
Prostředí přesahující 250 °F zcela eliminuje možnosti polymerů. Vysoce korozní zóny také vyžadují silnější řešení. Pro tyto extrémy musíte specifikovat celokovové pojistné matice. Ořechy pece třídy C nebo speciální nerezové slitiny spolehlivě fungují i pod velkým tlakem.
Požadavky na opětovné použití
Inženýři musí pečlivě posoudit plán údržby kloubu. Samosvorné mechanismy časem degradují. Nylonové vložky po několika cyklech ztrácejí pevné uchycení. Plastový límec se trvale rozšiřuje. Celokovové převládající momentové matice také časem opotřebovávají závity protilehlých šroubů. Tření kov o kov fyzicky poškozuje profil závitu.
Musíte zavést přísné náhradní protokoly. Nikdy nepředpokládejte nekonečnou znovupoužitelnost. Po jednom použití v kritických drahách zatížení vyhoďte matice polymerové vložky. Při opětovném použití celokovových pojistných matic pečlivě zkontrolujte šrouby.
Rychlost instalace vs. zabezpečení
Účinnost montážní linky má zásadní význam. Velkosériová výroba vyžaduje rychlou instalaci spojovacího materiálu. Symetrické středové pojistné matice zde poskytují výraznou výhodu. Operátoři nebo roboti je mohou nainstalovat libovolnou stranou nahoru. Bez námahy urychlují výrobní linky.
Přesné nebo ruční sestavy mohou tolerovat nižší rychlost instalace. Pokud zabezpečení převažuje nad rychlostí, zvolte drážkované nebo kolíkové matice. Ruční vyrovnání závlaček vyžaduje čas. Výsledná fyzická bariéra však zaručuje, že se spoj neoddělí.
Rizika implementace a doporučené postupy instalace
Výběr správného spojovacího prvku je pouze prvním krokem. Nesprávná instalace zničí i ty nejlepší inženýrské spoje. Během montáže musíte řídit specifická mechanická rizika.
Úpravy výpočtu točivého momentu
Inženýři často dělají kritickou chybu s převládajícími momentovými maticemi. Používají standardní tabulky točivého momentu. Matice s převládajícím kroutícím momentem vyžadují extra rotační sílu, jen aby sjížděly závity. Uzamykací mechanismus okamžitě brání otáčení. Tento odpor nazýváme 'doběhový moment.'
Tento moment doběhu musíte přidat ke svému cílovému upínacímu momentu zatížení. Pokud tento krok ignorujete, nedotáhnete spoj. Klíč zaklapne, ale skutečné zatížení svorky zůstane nedostatečné.
Zmírnění Gallingu
Oděr představuje velké riziko při montáži. Tření a teplo způsobují, že se závity spojí dohromady. Říkáme tomu svařování za studena. Při použití nerezových celokovových pojistných matic na nerezové šrouby čelíte extrémnímu riziku zadření. Materiály se agresivně vážou.
Toto konkrétní riziko musíte řešit proaktivně. Doporučujeme používat vysoce kvalitní směsi proti zadření. Případně specifikujte konkrétní oplechování upevňovacích prvků. Povlaky zinkové vločky poskytují vynikající mazivost. Snižují tření a zcela zabraňují svařování za studena.
Testování a ověřování
Teoretické tabulky poskytují pouze odhady. Sestavení v reálném světě zavádějí nepředvídatelné proměnné. Povrchová úprava, mazání a přesnost nástroje ovlivňují konečné zatížení upínky. Doporučujeme důslednou validaci.
Získejte aktuální výrobní šarže vámi vybraných šroubů a pojistných matic.
Proveďte test točivého momentu pomocí zařízení Skidmore-Wilhelm nebo podobného zařízení.
Změřte přesné upínací zatížení dosažené při konkrétním nastavení točivého momentu.
Upravte specifikace montážní linky na základě těchto empirických výsledků.
Spoléhat se pouze na teoretické tabulky vede k neúspěchu. Testování skutečných součástí zaručuje spolehlivost montáže.
Závěr
Výběr pojistné matice je složitá rovnováha. Musíte pečlivě zvážit odolnost proti vibracím, ekologické limity a efektivitu instalace. Žádný jediný spojovací prvek nevyřeší všechny technické problémy.
Nejprve vyhodnoťte své nejextrémnější provozní podmínky, včetně teplotních špiček a specifických frekvencí vibrací.
Definujte jasné plány údržby a zaveďte přísné zásady jednorázového použití pro převládající momentové matice.
Pečlivě vypočítejte instalační moment přidáním momentu doběhu k cílovému předpětí.
Před standardizací kusovníku (BOM) si vyžádejte testování vzorků pro kritické spoje.
Proaktivní testování a přesné specifikace zabraňují katastrofickým selháním. Zabezpečte své sestavy pochopením mechaniky upevňovacích prvků, které si vyberete.
FAQ
Otázka: Jaký je rozdíl mezi samojistnou maticí a pojistnou maticí?
Odpověď: V průmyslovém zadávání zakázek se tyto termíny často používají zaměnitelně. Technicky se 'samosvornost' vztahuje konkrétně na převládající momentové matice (nylonové nebo celokovové), které se zamykají bez sekundárních prvků. 'Pojistné ořechy' je širší kategorie, která zahrnuje povidlové ořechy a lískové ořechy.
Otázka: Můžete znovu použít pojistnou matici s nylonovou vložkou?
Odpověď: I když je to technicky možné pro velmi omezený počet cyklů, pokud nylon stále nabízí převažující točivý moment, standardní technická praxe vyžaduje jejich výměnu po jediném použití v kritických nebo bezpečných zátěžových drahách.
Otázka: Proč se moje celokovová pojistná matice zadírají o šroub, než je zcela utažen?
Odpověď: Toto je zadření závitu způsobené třením a teplem během instalace. Je to běžné u spojovacích prvků z nerezové oceli. Použijte nižší rychlost instalace a naneste vhodné mazivo proti zadření.
