1. அறிமுகம்
EN 14399-1 என்பது முக்கிய ஐரோப்பிய தரநிலையாகும் . உயர்-வலிமை கொண்ட முன் ஏற்றப்பட்ட கட்டமைப்பு போல்ட் அசெம்பிளிகளுக்கான ஐரோப்பிய எஃகு கட்டமைப்பு பொறியியல், பாலம் கட்டுமானம், தொழில்துறை ஆலை சட்ட நிறுவல் மற்றும் கனரக இயந்திர இணைப்பு திட்டங்களில் பரவலாக ஏற்றுக்கொள்ளப்பட்ட சாதாரண வணிக போல்ட்களைப் போலல்லாமல், EN 14399 தொடர் போல்ட்கள் உராய்வு-வகை முன்-இறுக்குதல் இணைப்புகளுக்காக சிறப்பாக வடிவமைக்கப்பட்டுள்ளன, இதில் கடுமையான இயந்திர செயல்திறன், தரப்படுத்தப்பட்ட பொருத்தம் தொகுப்புகள் மற்றும் தரப்படுத்தப்பட்ட கட்டுமான விவரக்குறிப்புகள் உள்ளன.
உண்மையான பொறியியல் கொள்முதல் மற்றும் கட்டுமானத்தில், HR மற்றும் HV ஆகியவை EN 14399 ப்ரீலோட் ஸ்ட்ரக்ச்சுரல் போல்ட்களின் இரண்டு முக்கிய அமைப்பு வகைகளாகும், இவை பெரும்பாலும் வாங்குபவர்கள் மற்றும் கட்டமைப்பாளர்களால் குழப்பமடைகின்றன. கட்டமைப்பு வடிவமைப்பு, வலிமை பொருத்தம், சட்டசபை தர்க்கம் மற்றும் பயன்பாட்டு காட்சிகளில் அவற்றின் வேறுபாடுகள் மிகப்பெரியவை. தவறான அமைப்பைத் தேர்ந்தெடுப்பது போதுமான முன் ஏற்றம், இணைப்பு தளர்த்துதல் மற்றும் கட்டமைப்பு பாதுகாப்பு அபாயங்களுக்கு வழிவகுக்கும். ஒரு தொழில்முறை ஐரோப்பிய நிலையான ஃபாஸ்டென்னர் உற்பத்தியாளர் என்ற முறையில், Topbolt ஆனது EU இன்ஜினியரிங் சான்றிதழ் மற்றும் கட்டுமான தரநிலைகளை பூர்த்தி செய்ய முழுமையான EN 14399 HR மற்றும் HV தர கட்டமைப்பு போல்ட் செட்களை வழங்குகிறது.
2. EN 14399-1 ஸ்டாண்டர்ட் சிஸ்டத்தின் மேலோட்டம்
EN 14399-1 ஆனது, தயாரிப்பு வகைப்பாடு, இயந்திர பண்புகள், குறிக்கும் விதிகள், பொருந்தக்கூடிய தரநிலைகள் மற்றும் கட்டுமான ப்ரீலோட் தேவைகள் உட்பட, முன் ஏற்றப்பட்ட உயர்-பலம் கொண்ட கட்டமைப்பு போல்டிங் அசெம்பிளிகளுக்கான பொதுவான தேவைகளைக் குறிப்பிடுகிறது. ஸ்டாண்டர்ட் முன்-இறுக்கப்பட்ட கட்டமைப்பு போல்ட்களை மூன்று முக்கிய அமைப்புகளாகப் பிரிக்கிறது: HR, HV மற்றும் HRC, அவற்றில் HR மற்றும் HV ஆகியவை வழக்கமான எஃகு கட்டமைப்பு திட்டங்களில் மிகவும் பரவலாகப் பயன்படுத்தப்படுகின்றன.
அனைத்து EN 14399 போல்ட் அசெம்பிளிகளும் முழுமையான பொருந்தக்கூடிய செட்களாகும் (போல்ட் + நட் + வாஷர்கள்), அவை வலிமை மற்றும் அளவு ஆகியவற்றில் கண்டிப்பாகப் பொருந்துகின்றன, மேலும் சாதாரண நிலையான போல்ட் மற்றும் நட்களுடன் கலக்க முடியாது. துல்லியமான முன் ஏற்றுதல் கட்டுப்பாடு மற்றும் அதிர்வு எதிர்ப்பு செயல்திறன் தேவைப்படும் உராய்வு வகை உயர்-வலிமை இணைப்புகளுக்கு அவை முக்கியமாகப் பயன்படுத்தப்படுகின்றன.
2.1 முக்கிய வகைப்பாடு வரையறை
மனிதவள அமைப்பு : நிலையான நூல் நீளம் மற்றும் அதிக நட்டு உயரத்துடன் போல்ட் நீட்டிப்பு மூலம் உணர்திறன், பெரும்பாலான வழக்கமான எஃகு அமைப்பு ப்ரீலோட் இணைப்புகளுக்கு ஏற்றது
எச்.வி அமைப்பு : சுருக்கமான இழை வடிவமைப்பு மற்றும் மெல்லிய நட்டு அமைப்புடன், நூல் ஈடுபாட்டின் சிதைவு மூலம் உணர்திறன், கச்சிதமான நிறுவல் இடம் மற்றும் உயர் அடர்த்தி போல்ட் அமைப்பு காட்சிகளுக்கு ஏற்றது
HRC சிஸ்டம் : அளவீடு செய்யப்பட்ட ப்ரீலோட் சிஸ்டம், மிகக் கடுமையான ப்ரீலோட் சகிப்புத்தன்மை தேவைகள் கொண்ட உயர் துல்லியமான பொறியியல் காட்சிகளுக்குப் பயன்படுத்தப்படுகிறது.
3. HR மற்றும் HV கட்டமைப்பு போல்ட் அமைப்புகளுக்கு இடையே உள்ள முக்கிய வேறுபாடு
EN 14399 HR மற்றும் HV அமைப்புகளுக்கு இடையே உள்ள அத்தியாவசிய வேறுபாடு டக்டிலிட்டி செயல்படுத்தல் பொறிமுறை மற்றும் கட்டமைப்பு அளவு வடிவமைப்பு ஆகியவற்றில் உள்ளது , இது அவற்றின் வலிமை பொருத்தம், அசெம்பிளி முறைகள் மற்றும் பொருந்தக்கூடிய வேலை நிலைமைகளை நேரடியாக தீர்மானிக்கிறது. விரிவான அளவுரு ஒப்பீடு பின்வருமாறு:
ஒப்பீட்டு பொருள் |
EN 14399 மனிதவள அமைப்பு |
EN 14399 HV சிஸ்டம் |
நடைமுறைப்படுத்தல் தரநிலை |
EN 14399-3 |
EN 14399-4 |
டக்டிலிட்டி மெக்கானிசம் |
போல்ட் கம்பி நீட்டிப்பு சிதைவு |
ஈடுபட்டுள்ள நூல் சிதைவு |
பொருந்தக்கூடிய வலிமை தரம் |
8.8/8, 10.9/10 |
10.9/10 (பிரத்தியேக உயர் வலிமை பொருத்தம்) |
நட்டு உயரம் விவரக்குறிப்பு |
≥0.9D (தரமான உயர் நட்டு) |
≈0.8D (மெல்லிய நட்டு வடிவமைப்பு, விண்வெளி சேமிப்பு) |
போல்ட் நூல் நீளம் |
ஐஎஸ்ஓ 888க்கு நிலையான நூல் நீளம் |
குறுகிய நூல் வடிவமைப்பு (HR ஐ விட 40% குறைவு) |
கட்டமைப்பு அம்சங்கள் |
நிலையான நீளம், பரந்த சகிப்புத்தன்மை வரம்பு |
சிறிய அமைப்பு, உயர் நிறுவல் அடர்த்தி |
முக்கிய விண்ணப்பம் |
வழக்கமான எஃகு சட்டங்கள், பாலம் முக்கிய இணைப்புகள் |
சிறிய உபகரணங்கள் விளிம்புகள், அடர்த்தியான போல்ட் அமைப்பு கட்டமைப்புகள் |
3.1 மனிதவள அமைப்பு விரிவான அம்சங்கள்
EN 14399 தரநிலையில் HR அமைப்பு மிகவும் பல்துறை முன் ஏற்றும் கட்டமைப்பு போல்ட் அமைப்பாகும். இது போதுமான சிதைவு விளிம்பு மற்றும் நிலையான இயந்திர செயல்திறன் கொண்ட முன்-இறுக்குதல் டக்டிலிட்டியை அடைவதற்கு போல்ட் கம்பியின் மீள் நீட்சியை நம்பியுள்ளது. இது 8.8-கிரேடு மற்றும் 10.9-கிரேடு உயர்-வலிமை பொருத்தத்தை ஆதரிக்கிறது, பெரும்பாலான ஐரோப்பிய நிலையான எஃகு கட்டமைப்பு திட்டங்களின் முன் ஏற்றுதல் தேவைகளை பூர்த்தி செய்கிறது.
நிலையான உயர் கொட்டைகள் (உயரம் ≥0.9D) மற்றும் நிலையான-நீள நூல்களுடன் பொருத்தப்பட்ட, HR அமைப்பு போதுமான நூல் ஈடுபாட்டின் நீளம், சீரான அழுத்த விநியோகம் மற்றும் மாற்று அதிர்வு சுமைகளுக்கு வலுவான எதிர்ப்பு ஆகியவற்றைக் கொண்டுள்ளது. Topbolt முழு அளவிலான EN 14399 HR போல்ட் செட்களை முழுமையான தொழிற்சாலை சோதனை அறிக்கைகளுடன் ஐரோப்பிய ஒன்றிய பொறியியல் ஏற்றுக்கொள்ளும் தரங்களுடன் இணங்குவதை உறுதி செய்கிறது.
3.2 HV சிஸ்டம் விரிவான அம்சங்கள்
HV சிஸ்டம் என்பது, 10.9-கிரேடு போல்ட் மற்றும் 10-கிரேடு நட்ஸுடன் மட்டுமே பொருந்தக்கூடிய ஒரு சிறந்த கச்சிதமான உயர்-வலிமை அமைப்பாகும். இது ஒரு குறுகிய நூல் வடிவமைப்பு மற்றும் மெல்லிய நட்டு அமைப்பை ஏற்றுக்கொள்கிறது, இது HR அமைப்புடன் ஒப்பிடும்போது கிட்டத்தட்ட 10% நிறுவல் இடத்தை சேமிக்கிறது. அதிக துல்லியமான மற்றும் சிறிய நிறுவல் காட்சிகளுக்கு மிகவும் பொருத்தமானது, ஈடுபட்டுள்ள நூல் பகுதியின் பிளாஸ்டிக் சிதைவு மூலம் அதன் நீர்த்துப்போகும் தன்மை உணரப்படுகிறது.
HV சிஸ்டம் போல்ட்கள் கட்டாய த்ரெட் ரோலிங் தொழில்நுட்பத்தைப் பயன்படுத்துகின்றன, கடுமையான ஹைட்ரஜன் எம்பிரிட்டில்மென்ட் தடுப்பு சிகிச்சையுடன், நீண்ட கால சுமையின் கீழ் அதிக வலிமை கொண்ட போல்ட்களின் தாமதமான முறிவுகளைத் திறம்படத் தவிர்க்கிறது. இது ஐரோப்பிய உயர் அடர்த்தி எஃகு கட்டமைப்பு இணைப்பு திட்டங்களுக்கு விருப்பமான ஃபாஸ்டென்சர் ஆகும்.
4. பொருத்துதல் பாகங்கள் & மேற்பரப்பு சிகிச்சை
EN 14399 ப்ரீலோட் ஸ்ட்ரக்ச்சுரல் போல்ட்கள் துவைப்பிகள் மற்றும் மேற்பரப்பு சிகிச்சைகளுக்கு கடுமையான பொருந்தக்கூடிய தேவைகளைக் கொண்டுள்ளன, மேலும் பொறியியல் கட்டுமானத்தில் சீரற்ற பொருத்தம் தடைசெய்யப்பட்டுள்ளது.
4.1 வாஷர் மேட்சிங் தரநிலை

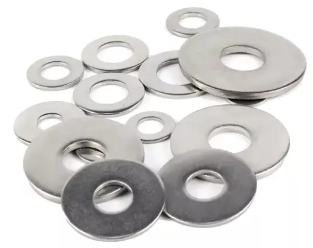

HR மற்றும் HV அமைப்புகள் இரண்டும் EN 14399-5 அல்லது EN 14399-6 நிலையான உயர் வலிமை கொண்ட பிளாட் வாஷர்களுடன் பொருத்தப்பட வேண்டும். துவைப்பிகள் கடுமையான பிளாட்னஸ் மற்றும் கடினத்தன்மை தேவைகளைக் கொண்டுள்ளன, அவை முன் ஏற்றும் அழுத்தத்தை சிதறடிக்கும், தட்டு சிதைவைத் தடுக்கும் மற்றும் இணைப்பு மேற்பரப்பில் சீரான அழுத்தத்தை உறுதி செய்யும்.
4.2 பொதுவான மேற்பரப்பு சிகிச்சை விருப்பங்கள்
கருப்பு ஆக்சைடு : செலவு குறைந்த, உட்புற உலர் எஃகு அமைப்பு பட்டறைகளுக்கு ஏற்றது, அரிப்பு சூழல் இல்லை
எலக்ட்ரோ கால்வனேற்றப்பட்ட : நடுத்தர அரிப்பு எதிர்ப்பு, பொது வெளிப்புற வழக்கமான திட்டங்களுக்கு ஏற்றது
ஹாட் டிப் கால்வனைஸ்டு (HDG) : சிறந்த உப்பு தெளிப்பு எதிர்ப்பு, வெளிப்புற பாலங்கள், கடலோர எஃகு கட்டமைப்புகளுக்கு ஏற்றது
டாக்ரோமெட் பூச்சு : அதிக வெப்பநிலை மற்றும் அரிப்பு எதிர்ப்பு, இரசாயன மற்றும் கனரக தொழில்துறை சூழல்களுக்கு ஏற்றது
5. ஸ்டாண்டர்ட் அசெம்பிளி & ப்ரீலோட் கட்டுமான விதிகள்
EN 14399 கட்டமைப்பு போல்ட்களின் முன்-இறுக்குதல் செயல்முறை நேரடியாக கட்டமைப்பு இணைப்பு பாதுகாப்பை பாதிக்கிறது. கட்டுமானம் ஐரோப்பிய தரநிலை விவரக்குறிப்புகளைப் பின்பற்ற வேண்டும், மேலும் ஒரு முறை முழு இறுக்கம் தடைசெய்யப்பட்டுள்ளது.
முன்-இறுக்குதல் தயாரிப்பு : போல்ட் செட் ஒருமைப்பாட்டை சரிபார்த்து, மேற்பரப்பு பர்ர்கள் மற்றும் அசுத்தங்களை அகற்றி, மற்றும் பொருத்தப்பட்ட மேற்பரப்பு தட்டையாக இருப்பதை உறுதிசெய்யவும்
ஆரம்ப இறுக்கம் : முழுமையான சமச்சீர் குறுக்கு ஆரம்ப இறுக்கம் அசெம்பிளி இடைவெளிகளை அகற்ற, முறுக்கு நிலையான முன் ஏற்றத்தில் 50% கட்டுப்படுத்தப்படுகிறது
இறுதி இறுக்கம் : நிலையான முன் ஏற்ற மதிப்பை அடைய இரண்டாம் நிலை சமச்சீர் இறுதி இறுக்கத்தை முடிக்கவும், ஒவ்வொரு போல்ட்டின் சீரான அழுத்தத்தை உறுதி செய்யவும்
ஆய்வு மற்றும் ஏற்பு : எஞ்சிய முறுக்கு விசையைக் கண்டறிய முறுக்கு விசையைப் பயன்படுத்தவும், மேலும் திட்டத் தாக்கல் செய்வதற்கான கட்டுமானத் தரவைப் பதிவு செய்யவும்
அதிர்வு-தீவிர மற்றும் அதிக-சுமை காட்சிகளுக்கு, இணைப்பு நிலைத்தன்மையை மேலும் மேம்படுத்த இரட்டை நட்டு பூட்டுதல் அல்லது பதற்றம் காட்டி பொருத்தம் பயன்படுத்தப்படலாம். டாப்போல்ட் EN நிலையான கட்டமைப்பு போல்ட் திட்டங்களுக்கு தொழில்முறை கட்டுமான தொழில்நுட்ப வழிகாட்டுதலை வழங்குகிறது.
6. HR & HV போல்ட்களின் பயன்பாட்டுக் காட்சிகள்
6.1 HR அமைப்பின் முக்கிய பயன்பாடுகள்
ஐரோப்பிய நிலையான தொழிற்சாலை எஃகு சட்ட முக்கிய உடல் இணைப்பு
எஃகு அமைப்பு பாலம் கற்றை மற்றும் நெடுவரிசை நிலையான இணைப்பு
பெரிய இயந்திர உபகரணங்களின் அடிப்படை முன் ஏற்றுதல் பொருத்துதல்
வழக்கமான முன் இறுக்கமான உராய்வு வகை எஃகு அமைப்பு முனைகள்
6.2 HV அமைப்பின் முக்கிய பயன்பாடுகள்
சிறிய தொழில்துறை உபகரணங்கள் flange இணைப்பு
உயர் அடர்த்தி போல்ட் தளவமைப்பு எஃகு அமைப்பு முனைகள்
இடம்-வரையறுக்கப்பட்ட உறை மற்றும் ஆதரவு அமைப்பு கட்டுதல்
உயர் துல்லியமான ப்ரீலோட் இன்ஜினியரிங் உருமாற்ற திட்டங்கள்
7. பொதுவான கொள்முதல் & கட்டுமானத் தவறுகள்
தவறு 1: HR மற்றும் HV சிஸ்டம் பாகங்கள் கலவை பல வாங்குபவர்கள் HV நட்ஸுடன் HR போல்ட்களை தவறாகப் பொருத்துகிறார்கள், இதன் விளைவாக தகுதியற்ற டக்டிலிட்டி மெக்கானிசம் மற்றும் போதுமான இணைப்பு முன் ஏற்றம் இல்லை. தீர்வு: HR அல்லது HV சிஸ்டம் போல்ட், நட்ஸ் மற்றும் வாஷர்களின் முழுமையான செட்களை கண்டிப்பாக வாங்கவும்.
தவறு 2: சாதாரண 10.9 போல்ட்களுடன் EN 14399 ஐக் குழப்புவது சாதாரண உயர்-வலிமை கொண்ட போல்ட்கள் தரப்படுத்தப்பட்ட ப்ரீலோட் டிசைன் மற்றும் டக்டிலிட்டி பொருத்தம் இல்லை, இவை ஐரோப்பிய கட்டமைப்பு பொறியியல் தரநிலைகளை சந்திக்க முடியாது. தீர்வு: EU திட்டங்களுக்கு சிறப்பு EN 14399 சான்றளிக்கப்பட்ட கட்டமைப்பு போல்ட் செட் பயன்படுத்தப்பட வேண்டும்.
தவறு 3: HV உயர்-வலிமை போல்ட் 10.9-கிரேடு HV போல்ட்களின் ஹைட்ரஜன் சிக்கலைத் தடுப்பதைப் புறக்கணிப்பது, மின்முலாம் பூசும்போது ஹைட்ரஜன் சிக்கலுக்கு ஆளாகும் அபாயம் உள்ளது. தீர்வு: நீண்ட கால கட்டமைப்பு பாதுகாப்பை உறுதி செய்ய தொழில்முறை டீஹைட்ரஜனேற்ற சிகிச்சை செயல்முறைகளுடன் உற்பத்தியாளர்களைத் தேர்வு செய்யவும்.
8. அடிக்கடி கேட்கப்படும் கேள்விகள்
Q1: EN 14399 HR மற்றும் HV போல்ட்களுக்கு இடையே உள்ள முக்கிய வேறுபாடு என்ன? ப: மிகப்பெரிய வேறுபாடு டக்டிலிட்டி செயல்படுத்தல் மற்றும் கட்டமைப்பு வடிவமைப்பில் உள்ளது. HR நிலையான நூல் மற்றும் உயர் நட்டு கொண்ட போல்ட் ராட் நீட்டிப்பை நம்பியுள்ளது; HV குறுகிய நூல் மற்றும் மெல்லிய நட்டு கொண்ட நூல் சிதைவை நம்பியுள்ளது, மேலும் 10.9 உயர் வலிமை பொருத்தத்தை மட்டுமே ஆதரிக்கிறது.
Q2: HR மற்றும் HV கட்டமைப்பு போல்ட்களை ஒன்றுக்கொன்று மாற்றாகப் பயன்படுத்த முடியுமா? ப: ஒன்றுக்கொன்று மாற்ற முடியாது. அவை வெவ்வேறு முன் ஏற்றுதல் வழிமுறைகள் மற்றும் கட்டமைப்பு அளவுருக்களைக் கொண்டுள்ளன. சீரற்ற மாற்றீடு சமநிலையற்ற மன அழுத்தத்தையும், கட்டமைப்பு பாதுகாப்பிற்கு மறைக்கப்பட்ட ஆபத்துகளையும் ஏற்படுத்தும்.
Q3: EN 14399 போல்ட்கள் வெளிப்புற கடற்கரை திட்டங்களுக்கு ஏற்றதா? ப: ஆம். கடலோர மற்றும் வெளிப்புற உள்கட்டமைப்பு திட்டங்களுக்கு ஏற்ற, சிறந்த உப்பு தெளிப்பு மற்றும் அரிப்பு எதிர்ப்பைக் கொண்ட ஹாட்-டிப் கால்வனேற்றப்பட்ட அல்லது டாக்ரோமெட் மேற்பரப்பு சிகிச்சை EN 14399 போல்ட் செட்களைத் தேர்ந்தெடுக்கவும்.
Q4: EN 14399 மற்றும் உள்நாட்டு 10.9S கட்டமைப்பு போல்ட்களுக்கு என்ன வித்தியாசம்? A: EN 14399 என்பது கடுமையான பொருத்தம் மற்றும் கட்டுமான விவரக்குறிப்புகளுடன் கூடிய முழுமையான ஐரோப்பிய தரநிலை முன் ஏற்றும் அமைப்பு ஆகும்; உள்நாட்டு 10.9S போல்ட்கள் வெவ்வேறு அளவுரு தரநிலைகளைக் கொண்டுள்ளன மற்றும் EU ஏற்றுமதி திட்டங்களுக்கான EN நிலையான தயாரிப்புகளை மாற்ற முடியாது.
Q5: Topbolt தனிப்பயனாக்கப்பட்ட EN 14399 போல்ட் விவரக்குறிப்புகளை ஆதரிக்கிறதா? ப: ஆம். Topbolt தனிப்பயனாக்கப்பட்ட அளவுகள், சிறப்பு மேற்பரப்பு சிகிச்சைகள் மற்றும் HR/HV அமைப்பு கட்டமைப்பு போல்ட்களுக்கான தொகுதி பொறியியல் பொருத்தம் சேவைகள், முழுமையான சான்றிதழ்கள் மற்றும் போதுமான இருப்புடன் ஆதரிக்கிறது.
