Gli oleodotti e i gasdotti operano in alcune delle condizioni più impegnative nelle infrastrutture industriali. Questi sistemi sono costantemente esposti a pressioni interne elevate, fluttuazioni significative di temperatura e ambienti chimicamente aggressivi come idrogeno solforato, CO₂ e umidità salina. In tali contesti, la scelta di componenti di fissaggio come le barre filettate diventa un fattore determinante per la sicurezza e la longevità operativa.
ASTM A193 B7 le barre filettate sono appositamente progettate per soddisfare questi rigorosi requisiti. Realizzate in acciaio legato al cromo-molibdeno trattato termicamente, le aste B7 presentano proprietà meccaniche eccezionali, che le rendono adatte per applicazioni ad alta temperatura e alta pressione (HTHP) comuni nelle connessioni a flangia di tubazioni, giunti di valvole e recipienti a pressione.
Vantaggi principali:
Elevata resistenza alla trazione: con una resistenza alla trazione minima di 125 ksi, le barre filettate ASTM A193 B7 offrono un'eccezionale capacità di carico, garantendo l'integrità strutturale dei giunti a pressione critici nelle tubazioni.
Resistenza alla temperatura: queste aste mantengono le prestazioni a temperature di servizio fino a 537 °C (1000 °F), rendendole ideali per applicazioni in linee di vapore, scambiatori di calore e sistemi di trattamento termico.
Variante B7M per gas acido: il grado B7M, caratterizzato da una minore durezza e una maggiore duttilità, è più adatto per ambienti ricchi di idrogeno solforato (acido), riducendo il rischio di rotture da stress da solfuro nei sistemi di trasporto del gas.

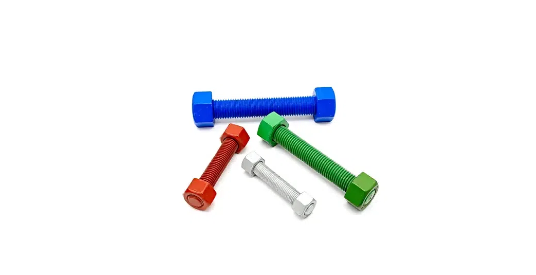

Opzioni di protezione dalla corrosione: le aste filettate B7 sono spesso rivestite con zinco, PTFE (politetrafluoroetilene) o zincate a caldo per migliorare la resistenza all'umidità, all'aria marina e all'esposizione chimica, prolungando così la durata dei componenti delle tubazioni esterne e offshore.
In sintesi, le barre filettate ASTM A193 B7/B7M forniscono una soluzione affidabile ed economica per le esigenze di fissaggio più impegnative del settore petrolifero e del gas. La loro resistenza, resistenza alla temperatura e adattabilità alle condizioni corrosive li rendono indispensabili nella progettazione e nella manutenzione dei moderni sistemi di tubazioni.

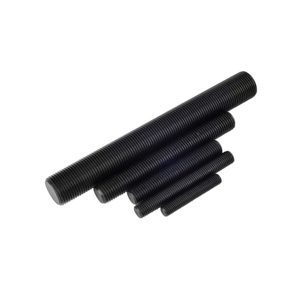

Compatibilità delle aste filettate SAE J429 con apparecchiature ad alta pressione
In ambienti ad alta pressione come stazioni di compressione del gas, unità di separazione e reattori petrolchimici, le connessioni meccaniche sono esposte a forze dinamiche significative. La selezione della barra filettata appropriata è fondamentale per prevenire guasti prematuri. Le barre filettate SAE J429, in particolare di Grado 5 e Grado 8, offrono l'elevata resistenza meccanica e la durata necessarie per queste applicazioni impegnative.
Grado 5 Le barre filettate , con resistenza alla trazione media, sono comunemente utilizzate nel montaggio di collettori di valvole, skid di pompe e supporti di pannelli di controllo dove la resistenza alle vibrazioni e valori di coppia affidabili sono essenziali. Le barre filettate di grado 8 SAE J429, trattate termicamente e con resistenza alla trazione nominale fino a 150 ksi, sono ideali per connessioni flangiate in recipienti a pressione, alloggiamenti di compressori e separatori di gas.
Rispetto alle barre filettate ASTM A193 B7 o DIN975/DIN976, le barre SAE J429 con dimensioni imperiali consentono un'integrazione perfetta con raccordi e strumenti ad alta pressione nordamericani. Inoltre, la loro compatibilità con gli avvitatori a impulsi con coppia calibrata aiuta a mantenere un precarico preciso, migliorando l'affidabilità e la sicurezza dell'attrezzatura in condizioni di carico ciclico.
Esempio di applicazione:
In una piattaforma petrolifera offshore nel Mare del Nord, sono state utilizzate barre filettate di grado 8 SAE J429 per fissare le teste dell'involucro per evitare scoppi. Le loro proprietà di trazione superiori e il basso rischio di sfilamento del filo sotto carichi ciclici li hanno resi perfetti per condizioni marine difficili con vibrazioni costanti e variazione di coppia.
Resistenza alla corrosione e utilizzo di barre filettate in acciaio inossidabile ASTM A193 B8/B8M
La corrosione è un problema critico negli impianti di petrolio e gas, in particolare nelle raffinerie costiere, nelle piattaforme di trivellazione offshore e nei gasdotti acidi. In questi ambienti difficili, la scelta della barra filettata giusta può avere un impatto significativo sulla longevità e sull'integrità strutturale dell'apparecchiatura. Le barre filettate ASTM A193 B8/B8M, realizzate in acciai inossidabili austenitici (Tipo 304 per B8 e Tipo 316 per B8M), sono specificamente progettate per resistere all'esposizione a lungo termine ad agenti corrosivi.
Il contenuto di molibdeno nelle barre filettate B8M migliora la resistenza alla tensocorrosione da cloruro, rendendole ideali per ambienti di lavorazione marina e chimica. Inoltre, le loro proprietà non magnetiche sono vantaggiose nelle applicazioni in cui è necessario evitare le interferenze magnetiche, come supporti di strumentazione e installazioni di sensori. Rispetto alle alternative in acciaio al carbonio come le barre filettate ASTM A193 B7 o SAE J429, le opzioni in acciaio inossidabile offrono prestazioni superiori in atmosfere acide o saline.

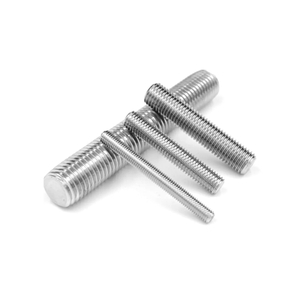

Inoltre, le barre filettate in acciaio inox DIN975 nei gradi A2 (304) e A4 (316) offrono vantaggi simili in termini di dimensioni metriche, garantendo la compatibilità con progetti internazionali. La loro lunga durata e le ridotte esigenze di manutenzione li rendono una soluzione economicamente vantaggiosa per le applicazioni più impegnative.
Esempio di applicazione:
Un impianto di disidratazione del gas nel sud-est asiatico, afflitto da guasti dovuti alla corrosione negli elementi di fissaggio delle flange, è passato alle barre ASTM A193 B8M negli scambiatori di calore e nelle valvole di controllo. Dopo il cambiamento, nei due anni successivi l'impianto ha registrato una riduzione dei tempi di fermo del 40%.
Casi di progetto e linee guida per la selezione di barre filettate
La corretta selezione delle barre filettate implica la valutazione delle proprietà meccaniche, dell'esposizione ambientale e della compatibilità con gli standard. Di seguito sono riportati approfondimenti tratti da progetti reali e indicazioni pratiche su come selezionare il giusto tipo di barra filettata:
Caso 1: Rete di condotte ad alta temperatura
Standard utilizzato: ASTM A193 B7
Ambiente: deserto arido, temperatura operativa 180°C
Risultato: mantenimento dell'integrità della tenuta durante i cicli di espansione termica
Caso 2: Stazione di valvole offshore
Standard utilizzato: SAE J429 Grado 8
Ambiente: marino, vibrazioni elevate
Risultato: nessun allentamento del filo nel corso di due cicli di manutenzione
Caso 3: Impianto di compressione di gas acido
Standard utilizzato: ASTM A193 B8M
Ambiente: gas acido con H₂S e CO₂
Risultato: resistenza completa alla vaiolatura e alla corrosione interstiziale
Caso 4: Unità meccaniche montate su skid
Standard utilizzato: aste in acciaio al carbonio DIN975 con zincatura
Ambiente: sale meccaniche interne
Risultato: economico, facile da montare e ampiamente disponibile
Suggerimenti per la selezione:
La scelta della barra filettata giusta per il tuo progetto dipende dalle condizioni operative, dall'esposizione ambientale e dalle esigenze strutturali. Per applicazioni ad alta temperatura e alta pressione (HTHP), come collegamenti a flangia di tubazioni e recipienti a pressione, la barra filettata ASTM A193 B7/B7M è l'opzione preferita grazie alla sua resistenza alla trazione e termica superiore. Quando si ha a che fare con carichi dinamici o shock meccanici, in particolare nel montaggio di apparecchiature e macchinari rotanti, la barra filettata SAE J429, in particolare il grado 8, offre prestazioni eccezionali con la sua elevata capacità di precarico e resistenza alla fatica.
In ambienti altamente corrosivi, come installazioni costiere, impianti chimici o piattaforme offshore, la barra filettata ASTM A193 B8M, realizzata in acciaio inossidabile tipo 316, fornisce una maggiore resistenza agli attacchi di cloruri e acidi. Per applicazioni generiche come strutture, casseforme o supporto HVAC, le barre filettate DIN975/DIN976 sono ideali grazie alla filettatura su tutta la lunghezza, alla compatibilità metrica e al rapporto costo-efficacia. La scelta della qualità giusta garantisce prestazioni a lungo termine, sicurezza ed efficienza di manutenzione in diversi settori industriali.
Conclusione
L'industria del petrolio e del gas richiede componenti che forniscano prestazioni sotto pressione, sia in senso letterale che figurato. Le barre filettate, se prodotte secondo standard rigorosi e selezionate con precisione, costituiscono una parte fondamentale di operazioni sicure ed efficienti.
Comprendendo le applicazioni e i vantaggi delle barre filettate ASTM A193 B7/B7M, ASTM A193 B8/B8M, SAE J429 e DIN975/DIN976, i professionisti del settore energetico possono prendere decisioni informate che migliorano sia le prestazioni che la longevità.
Per soluzioni affidabili di barre filettate supportate da competenza ingegneristica e servizio globale, Ningbo Topbolt Metalworks Co., Ltd. si distingue come partner principale del settore.
