Οι αγωγοί πετρελαίου και φυσικού αερίου λειτουργούν υπό ορισμένες από τις πιο απαιτητικές συνθήκες στη βιομηχανική υποδομή. Αυτά τα συστήματα εκτίθενται συνεχώς σε υψηλές εσωτερικές πιέσεις, σημαντικές διακυμάνσεις της θερμοκρασίας και χημικά επιθετικά περιβάλλοντα όπως υδρόθειο, CO2 και αλατούχα υγρασία. Σε τέτοια πλαίσια, η επιλογή των εξαρτημάτων στερέωσης όπως οι ράβδοι με σπείρωμα γίνεται κρίσιμος καθοριστικός παράγοντας ασφάλειας και λειτουργικής μακροζωίας.
ASTM A193 B7 Οι ράβδοι με σπείρωμα έχουν σχεδιαστεί ειδικά για να ανταποκρίνονται σε αυτές τις αυστηρές απαιτήσεις. Κατασκευασμένες από θερμικά επεξεργασμένο χάλυβα από κράμα χρωμίου-μολυβδαινίου, οι ράβδοι B7 παρουσιάζουν εξαιρετικές μηχανικές ιδιότητες, καθιστώντας τις κατάλληλες για εφαρμογές υψηλής θερμοκρασίας, υψηλής πίεσης (HTHP) που είναι κοινές σε συνδέσεις φλάντζας αγωγών, αρθρώσεις βαλβίδων και δοχεία πίεσης.
Βασικά πλεονεκτήματα:
Υψηλή αντοχή σε εφελκυσμό: Με ελάχιστη αντοχή εφελκυσμού 125 ksi, οι ράβδοι με σπείρωμα ASTM A193 B7 προσφέρουν εξαιρετική φέρουσα ικανότητα, διασφαλίζοντας τη δομική ακεραιότητα των αρμών κρίσιμης πίεσης στους αγωγούς.
Αντίσταση στη θερμοκρασία: Αυτές οι ράβδοι διατηρούν την απόδοση σε θερμοκρασίες λειτουργίας έως και 1000°F (537°C), καθιστώντας τις ιδανικές για εφαρμογές σε γραμμές ατμού, εναλλάκτες θερμότητας και συστήματα θερμικής επεξεργασίας.
Παραλλαγή B7M για ξινό αέριο: Η κατηγορία B7M, που χαρακτηρίζεται από χαμηλότερη σκληρότητα και αυξημένη ολκιμότητα, είναι πιο κατάλληλη για περιβάλλοντα πλούσια σε υδρόθειο (όξινα), μειώνοντας τον κίνδυνο ρωγμάτωσης από τάση σουλφιδίου στα συστήματα μεταφοράς αερίου.
Επιλογές προστασίας από τη διάβρωση: Οι ράβδοι με σπείρωμα B7 επικαλύπτονται συχνά με ψευδάργυρο, PTFE (πολυτετραφθοροαιθυλένιο) ή γαλβανισμένο εν θερμώ για βελτίωση της αντοχής στην υγρασία, τον θαλάσσιο αέρα και την έκθεση σε χημικές ουσίες, παρατείνοντας έτσι τη διάρκεια ζωής των εξωτερικών και υπεράκτιων εξαρτημάτων του αγωγού.
Συνοπτικά, οι ράβδοι με σπείρωμα ASTM A193 B7/B7M παρέχουν μια αξιόπιστη και οικονομική λύση για τις πιο δύσκολες ανάγκες στερέωσης του τομέα πετρελαίου και φυσικού αερίου. Η αντοχή τους, η ανθεκτικότητα στη θερμοκρασία και η προσαρμοστικότητά τους σε διαβρωτικές συνθήκες τα καθιστούν απαραίτητα για το σχεδιασμό και τη συντήρηση σύγχρονων συστημάτων σωληνώσεων.

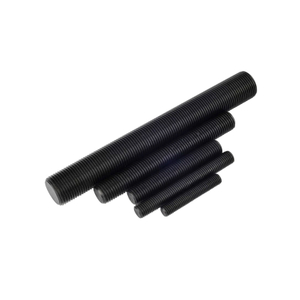

Συμβατότητα ράβδων SAE J429 με σπείρωμα με εξοπλισμό υψηλής πίεσης
Σε περιβάλλοντα υψηλής πίεσης όπως σταθμούς συμπίεσης αερίου, μονάδες διαχωρισμού και πετροχημικούς αντιδραστήρες, οι μηχανικές συνδέσεις εκτίθενται σε σημαντικές δυναμικές δυνάμεις. Η επιλογή της κατάλληλης ράβδου με σπείρωμα είναι κρίσιμη για την αποφυγή πρόωρης αστοχίας. Οι ράβδοι με σπείρωμα SAE J429, ιδιαίτερα σε Grade 5 και Grade 8, προσφέρουν την υψηλή μηχανική αντοχή και ανθεκτικότητα που απαιτούνται για αυτές τις απαιτητικές εφαρμογές.
Βαθμός 5 Οι ράβδοι με σπείρωμα , με μέτρια αντοχή σε εφελκυσμό, χρησιμοποιούνται συνήθως στην τοποθέτηση πολλαπλών βαλβίδων, ολισθητήρες αντλιών και στηρίγματα πίνακα ελέγχου όπου η αντίσταση στους κραδασμούς και οι αξιόπιστες τιμές ροπής είναι απαραίτητες. Οι ράβδοι με σπείρωμα SAE J429 βαθμού 8—θερμικά επεξεργασμένες και με ονομαστική αντοχή εφελκυσμού έως 150 ksi—είναι ιδανικές για συνδέσεις με φλάντζα σε δοχεία πίεσης, περιβλήματα συμπιεστή και διαχωριστές αερίου.
Σε σύγκριση με τις ράβδους με σπείρωμα ASTM A193 B7 ή DIN975/DIN976, οι ράβδοι SAE J429 σε αυτοκρατορικό μέγεθος επιτρέπουν απρόσκοπτη ενσωμάτωση με εξαρτήματα και εργαλεία υψηλής πίεσης της Βόρειας Αμερικής. Επιπλέον, η συμβατότητά τους με κρουστικά κλειδιά βαθμονομημένης ροπής βοηθά στη διατήρηση της ακριβούς προφόρτισης, βελτιώνοντας την αξιοπιστία και την ασφάλεια του εξοπλισμού υπό συνθήκες κυκλικού φορτίου.
Παράδειγμα εφαρμογής:
Σε μια υπεράκτια εξέδρα άντλησης πετρελαίου στη Βόρεια Θάλασσα, χρησιμοποιήθηκαν ράβδοι με σπείρωμα SAE J429 βαθμού 8 για τη στερέωση των κεφαλών του περιβλήματος για την αποφυγή εκρήξεων. Οι ανώτερες ιδιότητες εφελκυσμού τους και ο χαμηλός κίνδυνος απογύμνωσης του νήματος υπό κυκλικά φορτία τα καθιστούν ιδανικά για σκληρές συνθήκες θάλασσας με συνεχείς κραδασμούς και διακυμάνσεις ροπής.
Αντοχή στη διάβρωση και χρήση ράβδων με σπείρωμα από ανοξείδωτο χάλυβα ASTM A193 B8/B8M
Η διάβρωση είναι μια κρίσιμη ανησυχία στις εγκαταστάσεις πετρελαίου και φυσικού αερίου, ιδιαίτερα σε παράκτια διυλιστήρια, υπεράκτιες πλατφόρμες γεώτρησης και αγωγούς όξινου αερίου. Σε αυτά τα σκληρά περιβάλλοντα, η επιλογή της σωστής ράβδου με σπείρωμα μπορεί να επηρεάσει σημαντικά τη μακροζωία και τη δομική ακεραιότητα του εξοπλισμού. Οι ράβδοι με σπείρωμα ASTM A193 B8/B8M, κατασκευασμένες από ωστενιτικούς ανοξείδωτους χάλυβες—Τύπου 304 για B8 και Τύπος 316 για B8M—είναι ειδικά σχεδιασμένες για να αντέχουν τη μακροχρόνια έκθεση σε διαβρωτικούς παράγοντες.
Η περιεκτικότητα σε μολυβδαίνιο σε ράβδους με σπείρωμα B8M ενισχύει την αντοχή στη διάβρωση λόγω καταπόνησης χλωρίου, καθιστώντας τα ιδανικά για θαλάσσια και χημικά περιβάλλοντα επεξεργασίας. Επιπλέον, οι μη μαγνητικές τους ιδιότητες είναι πλεονεκτικές σε εφαρμογές όπου πρέπει να αποφεύγονται οι μαγνητικές παρεμβολές, όπως στηρίγματα οργάνων και εγκαταστάσεις αισθητήρων. Σε σύγκριση με εναλλακτικές λύσεις ανθρακούχου χάλυβα, όπως οι ράβδοι με σπείρωμα ASTM A193 B7 ή SAE J429, οι επιλογές από ανοξείδωτο χάλυβα παρέχουν ανώτερη απόδοση σε όξινες ή αλατούχες ατμόσφαιρες.
Επιπλέον, οι ανοξείδωτες ράβδοι με σπείρωμα DIN975 σε ποιότητες A2 (304) και A4 (316) προσφέρουν παρόμοια πλεονεκτήματα σε μετρικά μεγέθη, εξασφαλίζοντας συμβατότητα με διεθνή έργα. Η μεγάλη διάρκεια ζωής τους και οι μειωμένες απαιτήσεις συντήρησης τα καθιστούν μια οικονομικά αποδοτική λύση για απαιτητικές εφαρμογές.
Παράδειγμα εφαρμογής:
Μια μονάδα αφυδάτωσης αερίου στη Νοτιοανατολική Ασία, που μαστίζεται από αστοχίες διάβρωσης στους συνδετήρες φλάντζας, άλλαξε σε ράβδους ASTM A193 B8M στους εναλλάκτες θερμότητας και στις βαλβίδες ελέγχου. Μετά την αλλαγή, το εργοστάσιο κατέγραψε μείωση 40% στον χρόνο διακοπής λειτουργίας τα επόμενα δύο χρόνια.
Περιπτώσεις έργου και Οδηγίες επιλογής για ράβδους με σπείρωμα
Η σωστή επιλογή των ράβδων με σπείρωμα περιλαμβάνει την αξιολόγηση των μηχανικών ιδιοτήτων, της περιβαλλοντικής έκθεσης και της τυπικής συμβατότητας. Ακολουθούν πληροφορίες από έργα του πραγματικού κόσμου και πρακτικές οδηγίες σχετικά με τον τρόπο επιλογής του σωστού τύπου ράβδου με σπείρωμα:
Περίπτωση 1: Δίκτυο αγωγών υψηλής θερμοκρασίας
Τυπική χρήση: ASTM A193 B7
Περιβάλλον: Άνυδρη έρημος, θερμοκρασία λειτουργίας 180°C
Αποτέλεσμα: Διατηρήθηκε η ακεραιότητα της σφράγισης κατά τη διάρκεια των κύκλων θερμικής διαστολής
Περίπτωση 2: Σταθμός βαλβίδων ανοικτής θάλασσας
Τυπική χρήση: SAE J429 Grade 8
Περιβάλλον: Θαλάσσιο, υψηλή δόνηση
Αποτέλεσμα: Χωρίς χαλάρωση νήματος σε δύο κύκλους συντήρησης
Περίπτωση 3: Εγκατάσταση συμπιεστή αερίων οξέος
Τυπική χρήση: ASTM A193 B8M
Περιβάλλον: Ξινό αέριο με H2S και CO2
Αποτέλεσμα: Πλήρης αντίσταση στη διάβρωση οπών και ρωγμών
Περίπτωση 4: Μηχανικές μονάδες με ολίσθηση

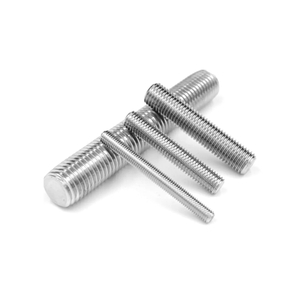

Τυπική χρήση: Ράβδοι ανθρακούχου χάλυβα DIN975 με επίστρωση ψευδαργύρου
Περιβάλλον: Εσωτερικοί μηχανολογικοί χώροι
Αποτέλεσμα: Οικονομική, εύκολη συναρμολόγηση, ευρέως διαθέσιμη
Συμβουλές επιλογής:
Η επιλογή της σωστής ράβδου με σπείρωμα για το έργο σας εξαρτάται από τις συνθήκες λειτουργίας, την περιβαλλοντική έκθεση και τις δομικές απαιτήσεις. Για εφαρμογές υψηλής θερμοκρασίας και υψηλής πίεσης (HTHP), όπως συνδέσεις φλάντζας αγωγών και δοχεία πίεσης, η ράβδος με σπείρωμα ASTM A193 B7/B7M είναι η προτιμώμενη επιλογή λόγω της ανώτερης αντοχής σε εφελκυσμό και θερμικής αντοχής. Όταν αντιμετωπίζετε δυναμικά φορτία ή μηχανικούς κραδασμούς, ειδικά σε μηχανήματα τοποθέτησης και περιστροφής εξοπλισμού, η ράβδος με σπείρωμα SAE J429, ιδιαίτερα ο βαθμός 8, προσφέρει εξαιρετική απόδοση με την υψηλή ικανότητα προφόρτισης και την αντοχή στην κόπωση.
Σε εξαιρετικά διαβρωτικά περιβάλλοντα —όπως παράκτιες εγκαταστάσεις, χημικά εργοστάσια ή υπεράκτιες εξέδρες— η ράβδος με σπείρωμα ASTM A193 B8M, κατασκευασμένη από ανοξείδωτο χάλυβα Τύπου 316, παρέχει βελτιωμένη αντοχή σε χλωριούχα και όξινα προσβολή. Για εφαρμογές γενικής χρήσης, όπως πλαισίωση, ξυλότυπος ή υποστήριξη HVAC, οι ράβδοι με σπείρωμα DIN975/DIN976 είναι ιδανικές χάρη στο σπείρωμα πλήρους μήκους, τη μετρική συμβατότητα και την οικονομική τους απόδοση. Η επιλογή της σωστής ποιότητας εξασφαλίζει μακροπρόθεσμη απόδοση, ασφάλεια και αποδοτικότητα συντήρησης σε διάφορους βιομηχανικούς τομείς.
Σύναψη
Η βιομηχανία πετρελαίου και φυσικού αερίου απαιτεί εξαρτήματα που αποδίδουν υπό πίεση — κυριολεκτικά και μεταφορικά. Οι ράβδοι με σπείρωμα, όταν κατασκευάζονται με αυστηρά πρότυπα και επιλέγονται με ακρίβεια, αποτελούν κρίσιμο μέρος των ασφαλών και αποτελεσματικών λειτουργιών.
Κατανοώντας τις εφαρμογές και τα πλεονεκτήματα των ράβδων με σπείρωμα ASTM A193 B7/B7M, ASTM A193 B8/B8M, SAE J429 και DIN975/DIN976, οι επαγγελματίες στον ενεργειακό τομέα μπορούν να λάβουν τεκμηριωμένες αποφάσεις που βελτιώνουν τόσο την απόδοση όσο και τη μακροζωία.
Για αξιόπιστες λύσεις ράβδων με σπείρωμα που υποστηρίζονται από την τεχνογνωσία της μηχανικής και τις παγκόσμιες υπηρεσίες, η Ningbo Topbolt Metalworks Co., Ltd. ξεχωρίζει ως κορυφαίος συνεργάτης για τη βιομηχανία.
