מגבלות יישום בריח DIN933 בציוד בטמפרטורה גבוהה

1. הקדמה

ברגי משושה DIN933 הם מחברי התקן הנפוצים ביותר עם חוט מלא להרכבה מכנית, תיקון מבני וחיבור ציוד כללי. בשל המפרט הרב-תכליתי והעלות הנמוכה שלהם, מהנדסים רבים מיישמים ברגי DIN933 ישירות על ציוד בטמפרטורה גבוהה כגון תנורים תעשייתיים, צינורות הולכת חום, מארזים בטמפרטורה גבוהה והתקני רכיבה תרמית ללא אימות מקצועי.

למעשה, לבריחי DIN933 מפלדת פחמן רגילה יש מגבלות ברורות לשימוש בטמפרטורות גבוהות. שירות ארוך טווח מעבר לסף הטמפרטורה יגרום לריכוך תרמי, עיוות זחילה, הנחתת עומס מראש והתרופפות הברגה, מה שיוביל לדליפות ציוד, רעידות מבניות ואפילו תאונות בטיחות. מאמר זה מסביר באופן שיטתי את תקני העמידות לטמפרטורות גבוהות של דרגות שונות של ברגי DIN933, מנתח סיכוני יישום ומספק פתרונות חלופיים תואמים לתנאי עבודה בטמפרטורה גבוהה.

2. כיצד טמפרטורה גבוהה פוגעת בברגי DIN933

תנאי עבודה בטמפרטורה גבוהה ישנו לצמיתות את המבנה המכני של ברגים סטנדרטיים DIN933, המתבטאים בעיקר בארבעת ההיבטים הבאים:

2.1 ריכוך תרמי והפחתת חוזק ברגי פלדת פחמן רגילים יפחיתו בהדרגה את קשיות וחוזק מתיחה כאשר טמפרטורת הסביבה עולה על 100℃. ככל שהטמפרטורה גבוהה יותר, כך תופעת הריכוך ברורה יותר, וכתוצאה מכך יכולת נשיאה לא מספקת.

2.2 עיוות זחילה בטמפרטורה גבוהה תחת טמפרטורה גבוהה לטווח ארוך ועומס מראש קבוע, ברגים DIN933 ייצרו התארכות זחילה פלסטית איטית. אורך הבורג גדל וכוח ההידוק יורד במהירות, מה שגורם למרווחי חיבור רופפים.

2.3 התפשטות תרמית ואי התאמה של חוטים לבריגים וחומרי מטריצה ​​יש מקדמי התפשטות תרמית שונים. טמפרטורה גבוהה גורמת לסטיית התאמת חוט, חיכוך מוגבר, חסימה או התרופפות במהלך רכיבה תרמית.

2.4 חמצון ופיצוח פני השטח ברגים DIN933 מפלדת פחמן לא מצופים נוטים לחמצון מהיר של פני השטח ושחרור פחמן בטמפרטורות גבוהות, וכתוצאה מכך לקורוזיה של הברגה ופיצוחי עייפות.

3. מגבלת עמידות בטמפרטורה גבוהה של DIN933 דרגות שונות

דרגות חוזק שונות של ברגי משושה DIN933 הם בעלי טווחי טמפרטורות בטוחים שונים לחלוטין, המהווים את הבסיס המרכזי לבחירה הנדסית.

4. סיכוני בטיחות נפוצים של שימוש לרעה ב-DIN933 בציוד בטמפרטורה גבוהה

4.1 אובדן עומס מוקדם מתמשך לאחר פעולה ארוכת טווח בטמפרטורה גבוהה, זחילת הבורג גורמת להתארכות קבועה. גם אם מהדקים מחדש, כוח ההידוק לא יכול להישמר ביציבות, וכתוצאה מכך רטט ציוד ונזילת פערים.

4.2 שבר עייפות תחת מחזור תרמי עלייה וירידה תכופה בטמפרטורה מייצרות מתח תרמי לסירוגין. ברגים סטנדרטיים מסוג DIN933 חסרים עמידות בפני עייפות בטמפרטורה גבוהה וקל לשבור אותם בשורש החוט.

4.3 תפיסת חוט ופירוק כשל חמצון בטמפרטורה גבוהה גורם להידבקות חוט והתעוותות. ברגים DIN933 קשים לפירוק בתחזוקה מאוחרת יותר, וקל לגרוט את הברגה במהלך פירוק מאולץ.

5. תכנית החלפת מצב עבודה בטמפרטורה גבוהה

כאשר טמפרטורת הציוד עולה על 300℃, כל פלדת פחמן סטנדרטית יש להחליף את הברגים DIN933 עם מחברים מקצועיים בטמפרטורה גבוהה:

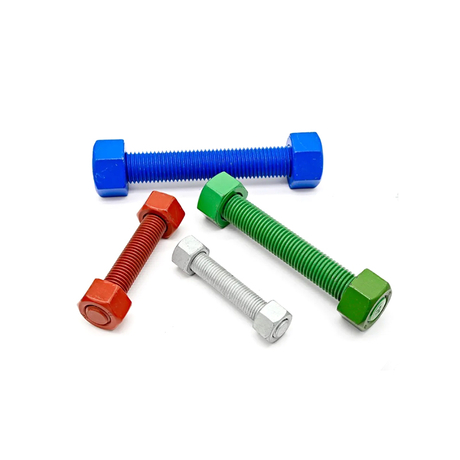

5.1 300℃–500℃ מצב עבודה החלף עם ASTM A193 B7 / B16 ברגים וברגי משושה מסגסוגת פלדה, עם עמידות יציבה לזחילה וחוזק מתיחה בטמפרטורה גבוהה.

5.2 500℃–800℃ מצב עבודה השתמש במחברים מנירוסטה 310S או Incoloy מסגסוגת בטמפרטורה גבוהה כדי לעמוד בפני חמצון בטמפרטורה גבוהה במיוחד ועיוות תרמי.

5.3 ציוד תרמי לרכיבה על אופניים נטוש ברגי DIN933 עם חוט מלא ואמץ ברגים עם חצי חוט בטמפרטורה גבוהה כדי להפחית את ריכוז הלחץ התרמי ולשפר את יציבות החיבור.

6. עצות שימוש סטנדרטיות עבור DIN933 בסביבה בטמפרטורה בינונית

עבור תרחישים ללא הגבלה של טמפרטורה בינונית (מתחת ל-200℃) שבהם יש להשתמש ב-DIN933, פעל לפי המפרט הסטנדרטי כדי להאריך את חיי השירות:

1. לאמץ גלוון בטבילה חמה או ציפוי נוגד חמצון בטמפרטורה גבוהה כדי להפחית את חמצון פני השטח ושחרור פחמן;

2. להפחית כראוי את עומס המומנט מראש כדי לשמור על פער התפשטות תרמית;

3. הוסף אטמים עמידים בטמפרטורה גבוהה כדי לחצץ עיוות תרמי;

4. בדוק בקביעות והדק את הברגים לאחר ייצוב טמפרטורת הציוד.

7. מסקנה

תֶקֶן לבריחי משושה DIN933 יש מגבלות ברורות ליישום בטמפרטורות גבוהות. ברגי פלדת פחמן בדרגה 4.8/8.8/10.9/12.9 רגילים מתאימים רק לטמפרטורה רגילה ולסביבות בטמפרטורה בינונית מתחת ל-300℃. כל ציוד בטמפרטורה גבוהה העולה על הסף חייב להשתמש במחברי סגסוגת מקצועיים בטמפרטורה גבוהה. על המהנדסים להבחין בקפדנות בין גבולות טמפרטורת העבודה כדי למנוע כשל בציוד ומסכנות בטיחות הנגרמות כתוצאה מבחירת חומרים שגויים.

8. שאלות נפוצות

ש1: האם ניתן להשתמש בברגים מסוג DIN933 בדרגה 12.9 עבור חיבורי דוודים בטמפרטורה גבוהה? ת: לא. למרות שדרגת 12.9 היא בעלת עמידות הטמפרטורה הגבוהה ביותר בסדרת DIN933, היא עדיין חומר פלדת פחמן, שאינו מסוגל לעמוד בזחילה ארוכת טווח בדוד בטמפרטורה גבוהה. נדרשים ברגים מקצועיים מסגסוגת בטמפרטורה גבוהה.

ש 2: האם ברגי DIN933 מגולוונים ייכשלו מהר יותר בסביבות בטמפרטורה גבוהה? ת: כן. שכבה אלקטרו-גלוונת רגילה תתפרק ותפול מעל 120℃, תאבד את האפקט נגד חלודה ותאיץ את כשל בחמצון החוטים.

ש 3: האם התרופפות הברגים היא בלתי נמנעת לאחר חימום וקירור בטמפרטורה גבוהה? ת: רכיבה תרמית תגרום לאובדן עומס מראש. בדיקה רגילה והידוק משני נחוצים עבור חיבורי בריח DIN933 בטמפרטורה בינונית.
