Meze použití šroubů DIN933 ve vysokoteplotních zařízeních

1. Úvod

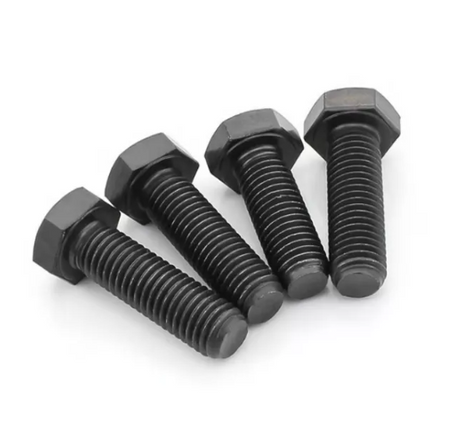

Šestihranné šrouby DIN933 jsou nejběžnější celozávitové standardní spojovací prvky pro mechanickou montáž, konstrukční upevnění a obecné připojení zařízení. Vzhledem k jejich všestranným specifikacím a nízkým nákladům mnoho inženýrů přímo aplikuje šrouby DIN933 na vysokoteplotní zařízení, jako jsou průmyslové pece, potrubí pro vedení tepla, vysokoteplotní pouzdra a zařízení pro tepelný cykl bez odborného ověření.

Ve skutečnosti mají běžné šrouby z uhlíkové oceli DIN933 jasné limity použití při vysokých teplotách. Dlouhodobý provoz za teplotním prahem způsobí tepelné změkčení, deformaci při tečení, útlum předpětí a uvolnění závitu, což povede k netěsnostem zařízení, strukturálním vibracím a dokonce k bezpečnostním nehodám. Tento článek systematicky vysvětluje standardy tolerance vysokých teplot pro různé třídy šroubů DIN933, analyzuje aplikační rizika a poskytuje odpovídající alternativní řešení pro pracovní podmínky při vysokých teplotách.

2. Jak vysoká teplota poškozuje šrouby DIN933

Pracovní podmínky při vysokých teplotách trvale změní mechanickou strukturu standardních šroubů DIN933, což se projeví především v následujících čtyřech aspektech:

2.1 Tepelné změkčení a snížení pevnosti U běžných šroubů z uhlíkové oceli se postupně sníží tvrdost a pevnost v tahu, když okolní teplota překročí 100 °C. Čím vyšší je teplota, tím zřetelnější je jev měknutí, což má za následek nedostatečnou únosnost.

2.2 Vysokoteplotní deformace při tečení Při dlouhodobé vysoké teplotě a konstantním předpětí budou šrouby DIN933 produkovat pomalé plastické protažení při tečení. Délka šroubu se zvětšuje a upínací síla rychle klesá, což způsobuje uvolněné spojovací mezery.

2.3 Tepelná roztažnost a nesoulad závitů Šrouby a matricové materiály mají různé koeficienty tepelné roztažnosti. Vysoká teplota způsobuje odchylku lícování závitu, zvýšené tření, zadření nebo uvolnění během tepelného cyklování.

2.4 Oxidace a povrchové praskání Šrouby z uhlíkové oceli DIN933 bez povlaku jsou náchylné k rychlé povrchové oxidaci a dekarbonizaci při vysokých teplotách, což má za následek korozi závitu a únavové praskání.

3. Limit odolnosti vůči vysokým teplotám podle DIN933 různých jakostí

Různé třídy pevnosti šestihranných šroubů DIN933 mají zcela odlišné rozsahy bezpečných teplot, což je základním základem pro konstrukční výběr.

4. Běžná bezpečnostní rizika při nesprávném použití DIN933 ve vysokoteplotních zařízeních

4.1 Trvalá ztráta předpětí Po dlouhodobém vysokoteplotním provozu způsobí tečení šroubu trvalé prodloužení. I při opětovném utažení nelze upínací sílu udržet stabilně, což má za následek vibrace zařízení a netěsnosti.

4.2 Únavové lomy při tepelném cyklu Častý nárůst a pokles teploty způsobuje střídavé tepelné namáhání. Standardní šrouby DIN933 postrádají odolnost proti vysokoteplotní únavě a lze je snadno zlomit v patě závitu.

4.3 Zadření závitu a porucha při demontáži Vysokoteplotní oxidace způsobuje přilnavost závitu a zadření. Šrouby DIN933 se při pozdější údržbě obtížně demontují a závit lze snadno zlikvidovat při nucené demontáži.

5. Schéma výměny za vysokoteplotních pracovních podmínek

Když teplota zařízení překročí 300 ℃, všechny standardní uhlíkové oceli Šrouby DIN933 musí být nahrazeny profesionálními vysokoteplotními spojovacími prvky:

5.1 300℃–500℃ Pracovní podmínky Vyměňte za závrtné šrouby z legované oceli ASTM A193 B7 / B16 a šestihranné šrouby se stabilní odolností proti tečení a pevností v tahu při vysokých teplotách.

5.2 500 ℃–800 ℃ Pracovní podmínky Používejte spojovací prvky z nerezové oceli 310S nebo z vysokoteplotní slitiny Incoloy, abyste odolali oxidaci a tepelné deformaci při velmi vysokých teplotách.

5.3 Zařízení pro tepelné cyklování Opusťte šrouby s plným závitem DIN933 a použijte vysokoteplotní šrouby s polovičním závitem, abyste snížili koncentraci tepelného napětí a zlepšili stabilitu spojení.

6. Standardní tipy pro použití pro DIN933 v prostředí se střední teplotou

Pro scénáře bez překročení limitů se střední teplotou (pod 200 ℃), kde je nutné použít DIN933, dodržujte standardní specifikace pro prodloužení životnosti:

1. Přijměte žárové zinkování nebo vysokoteplotní antioxidační povlak pro snížení povrchové oxidace a dekarbonizace;

2. Přiměřeně snižte předpětí krouticího momentu, aby byla zachována tepelná dilatační mezera;

3. Přidejte těsnění odolná vůči vysokým teplotám, aby se zabránilo tepelné deformaci;

4. Po stabilizaci teploty zařízení pravidelně kontrolujte a dotahujte šrouby.

7. Závěr

Norma Šestihranné šrouby DIN933 mají jasné limity použití při vysokých teplotách. Konvenční šrouby z uhlíkové oceli třídy 4,8/8,8/10,9/12,9 jsou vhodné pouze pro prostředí s normální teplotou a střední teplotou pod 300 ℃. Jakékoli vysokoteplotní zařízení překračující prahovou hodnotu musí používat profesionální slitinové vysokoteplotní spojovací prvky. Inženýři musí přísně rozlišovat hranice pracovních teplot, aby se předešlo selhání zařízení a bezpečnostním rizikům způsobeným nesprávným výběrem materiálu.

8. Nejčastější dotazy

Q1: Lze použít šrouby DIN933 třídy 12,9 pro vysokoteplotní připojení kotle? Odpověď: Ne. Přestože má třída 12.9 nejvyšší teplotní odolnost v řadě DIN933, stále se jedná o materiál z uhlíkové oceli, který není schopen odolat dlouhodobému vysokoteplotnímu tečení kotle. Jsou vyžadovány profesionální slitinové vysokoteplotní šrouby.

Q2: Selhnou galvanizované šrouby DIN933 rychleji v prostředí s vysokou teplotou? A: Ano. Běžná elektrogalvanizovaná vrstva se nad 120 °C rozloží a odpadne, ztratí antikorozní účinek a urychlí selhání oxidace závitu.

Q3: Je po vysokoteplotním ohřevu a chlazení nevyhnutelné uvolnění šroubu? Odpověď: Tepelné cyklování způsobí ztrátu předpětí. U středoteplotních šroubových spojů DIN933 je nutná pravidelná kontrola a sekundární utahování.
