การประยุกต์ใช้อายโบลท์ DIN580 ในการยกอุปกรณ์เครื่องจักร

1. บทนำ

เครื่องมือกล ชุดปั๊ม กระปุกเกียร์ ตู้ไฟฟ้า และอุปกรณ์เครื่องจักรกลอื่นๆ จำเป็นต้องมีการยก การขนส่ง และการติดตั้งนอกสถานที่อย่างมืออาชีพระหว่างการส่งมอบและทดสอบการทำงานของโรงงาน เป็นสปริงฟอร์จฟอร์จมาตรฐาน อายโบลต์ DIN580 ถูกนำมาใช้กันอย่างแพร่หลายในสถานการณ์การยกเชิงกล เนื่องจากมีความสามารถในการรับน้ำหนักที่มั่นคง ขนาดเกลียวที่ได้มาตรฐาน และการติดตั้งที่สะดวก

ในการปฏิบัติงานด้านวิศวกรรมจริง ผู้ผลิตอุปกรณ์และทีมงานก่อสร้างหลายรายมักละเลยข้อกำหนดเฉพาะทางวิชาชีพ รวมถึงความลึกของเกลียว ความเรียบในการติดตั้ง มุมสลิง และกฎการลดภาระ การติดตั้งและการยกที่ไม่ได้มาตรฐานมักทำให้เกิดการเสียรูปของอายโบลท์ เกลียวหลุด การแตกหักเมื่อยล้า และแม้แต่อุบัติเหตุด้านความปลอดภัยที่สำคัญ บทความนี้รวบรวมโดยทีมงานด้านเทคนิคมืออาชีพของ TOPBOLT โดยจะอธิบายอย่างเป็นระบบเกี่ยวกับข้อกำหนดการใช้งานมาตรฐาน ข้อกำหนดในการติดตั้ง มาตรฐานการลดภาระมุม แนวทางการตรวจสอบ และการทำงานผิดพลาดทั่วไปของอายโบลท์ DIN580 สำหรับการยกเครื่องจักร โดยให้การอ้างอิงการทำงานที่เป็นมาตรฐานและปลอดภัยสำหรับทีมการผลิตเครื่องจักรและทีมยกทางวิศวกรรมทั่วโลก

2. ข้อดีหลักของฟอร์จ DIN580 สำหรับการยกเชิงกล

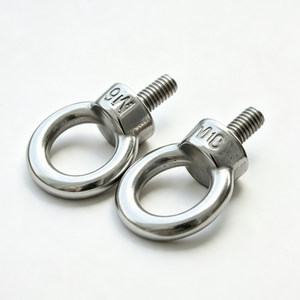

2.1 กระบวนการตีมาตรฐานและวัสดุที่ผ่านการรับรอง อายโบลต์ของแท้ DIN580 ใช้เทคโนโลยีการตีขึ้นรูปร้อนด้วยวัสดุเหล็กกล้าคาร์บอน C15/C15E มาตรฐาน โครงสร้างการตีขึ้นรูปแบบรวมช่วยขจัดรูขุมขนภายใน ริดสีดวงทวาร และรอยแตกที่ซ่อนอยู่ซึ่งพบได้ทั่วไปในโบลท์แบบหล่อ โดยมีคุณลักษณะความหนาแน่นของวัสดุสม่ำเสมอ สมรรถนะทางกลที่มั่นคง และความต้านทานแรงเฉือนและแรงดึงที่แข็งแกร่ง ตรงตามข้อกำหนดในการยกโหลดแบบคงที่ของอุปกรณ์เครื่องจักรกลอย่างเต็มที่

2.2 อายโบลท์ DIN580 ที่จับคู่ได้สูงและถอดแยกได้สะดวก ใช้เกลียวเครื่องจักรมาตรฐานเต็มรูปแบบ ซึ่งเข้ากันกับรูเกลียวที่สงวนไว้ของฐานเครื่องมือกล เปลือกกระปุกเกียร์ ฐานมอเตอร์ และตัวปั๊มได้อย่างสมบูรณ์แบบ ใช้สำหรับการยกและการขนส่งชั่วคราวเท่านั้น และสามารถถอดประกอบได้หลังจากวางตำแหน่งและซ่อมอุปกรณ์ ซึ่งจะไม่ส่งผลกระทบต่อโครงสร้างโดยรวมและความแม่นยำในการติดตั้งของอุปกรณ์เครื่องจักรกล

2.3 ขอบเขตสภาพการทำงานที่ชัดเจน DIN580 ได้รับการออกแบบมาเป็นพิเศษสำหรับการยกอุปกรณ์เครื่องจักรกลสำเร็จรูปแบบคงที่ ใช้ได้กับการขนส่งระยะสั้น ขาออกของโรงงาน และการยกนอกสถานที่ ไม่เหมาะสำหรับการโหลดแบบไดนามิกในระยะยาว แรงกระแทกบ่อยครั้ง สภาพการทำงานที่ล้า และสถานการณ์การยกเหนือศีรษะที่เกี่ยวข้องกับบุคลากร

3. ข้อกำหนดการติดตั้งมาตรฐานสำหรับการยกอุปกรณ์เครื่องจักร

3.1 การขันเกลียวให้สมบูรณ์ จะต้องขันอายโบลต์ DIN580 เข้าไปในรูเกลียวจนสุดจนกระทั่งไหล่ติดเข้ากับพื้นผิวติดตั้งอุปกรณ์อย่างใกล้ชิดโดยไม่มีช่องว่าง การต่อเกลียวบางส่วนจะทำให้เกิดความเค้นเยื้องศูนย์ ส่งผลให้แรงเฉือนของเกลียวล้มเหลวหรืออายโบลต์ถูกดึงออกมาในระหว่างกระบวนการยก หากรูเกลียวของอุปกรณ์ตื้นเกินไป จำเป็นต้องปรับเปลี่ยนรูหรือเปลี่ยนสตั๊ดให้ตรงกันแทนการบังคับติดตั้ง

3.2 พื้นผิวการติดตั้งแบบเรียบและแนวตั้ง พื้น ผิวการติดตั้งจะต้องเรียบและตั้งฉากกับแกนอายโบลต์ พื้นผิวที่ลาดเอียงหรือไม่เรียบจะทำให้เกิดแรงตึงด้านข้าง ซึ่งช่วยลดภาระงานพิกัดของ DIN580 ได้อย่างมาก สำหรับอุปกรณ์ที่มีปุ่มเอียง สามารถใช้แหวนรองแบบแบนเพื่อปรับระดับเพื่อให้แน่ใจว่าอายโบลท์จะติดตั้งในแนวตั้ง

3.3 การวางแนวระนาบวงแหวนที่เหมาะสม ระนาบของวงแหวนยกจะต้องสอดคล้องกับทิศทางความเค้นของสลิง ตัวแหวนที่บิดเบี้ยวหรือโก่งตัวจะทำให้เกิดความเค้นดัดงอเพิ่มเติม ซึ่งลดความสามารถในการรับน้ำหนักลงอย่างมาก และทำให้แหวนแตกหักได้ง่าย ข้อมูลจำเพาะนี้มีความสำคัญอย่างยิ่งต่อการยกอุปกรณ์เครื่องจักรกลขนาดใหญ่แบบสมมาตรหลายจุด

4. ตารางมาตรฐานมุมยกและการลดภาระ

โหลดการทำงานที่กำหนด (WLL) ของอายโบลท์ DIN580 อิงจากการยกแนวตั้ง 0° การยกแบบเอียงทั้งหมดจะทำให้เกิดแรงส่วนประกอบด้านข้าง ส่งผลให้โหลดลดลง การยกเครื่องจักรแบบหลายจุดจะต้องคำนวณน้ำหนักบรรทุกจริงที่อนุญาตอย่างเคร่งครัดตามมุมเอียง

5. สถานการณ์การใช้งานทั่วไปของ DIN580 ในการยกเชิงกล

5.1 เครื่อง CNC Machine Tool & Gearbox Hoisting Machine ฐานเครื่องมือ เปลือกลดเกียร์ และอุปกรณ์กระปุกเกียร์ได้รับการสงวนไว้ล่วงหน้าด้วยรูเกลียวมาตรฐานสำหรับอายโบลต์ DIN580 การยกแบบหลายจุดแบบสมมาตรถูกนำมาใช้เพื่อให้เกิดความเค้นที่สมดุลของอุปกรณ์ หลีกเลี่ยงภาระประหลาดที่จุดเดียว และป้องกันการพลิกคว่ำของอุปกรณ์และความล้มเหลวในการโอเวอร์โหลดของอายโบลต์

5.2 การเคลื่อนย้ายตัวปั๊มและชุดมอเตอร์ ชุดปั๊มในตัวและชุดมอเตอร์ขนาดใหญ่มักจะใช้การยกแบบซิงโครนัส 2 จุดหรือ 4 จุด มุมเอียงของสลิงได้รับการควบคุมอย่างเข้มงวดภายใน 45° เพื่อให้มั่นใจถึงความเค้นที่มั่นคงของอายโบลต์ DIN580 แต่ละตัว และหลีกเลี่ยงการเลื่อนและการสั่นระหว่างการยกและการขนส่ง

5.3 การยกแม่พิมพ์อุตสาหกรรม แม่พิมพ์พลาสติกและแม่พิมพ์ฮาร์ดแวร์เป็นสถานการณ์การใช้งานที่พบบ่อยที่สุดของอายโบลต์ DIN580 ก่อนการยกแม่พิมพ์แต่ละครั้ง ให้ตรวจสอบความสมบูรณ์ของรูเกลียวและลักษณะของอายโบลท์ เพื่อขจัดอันตรายที่ซ่อนอยู่ เช่น การสึกหรอของเกลียวและการเสียรูปของแหวนที่เกิดจากการใช้งานซ้ำๆ

6. การปฏิบัติงานที่ไม่ถูกต้องและอันตรายด้านความปลอดภัยทั่วไป

ข้อผิดพลาด 1: การเปลี่ยนฟอร์จ DIN580 ด้วยคาสอายโบลท์ ความเสี่ยง: อายโบลท์แบบหล่อมีข้อบกพร่องด้านโครงสร้างภายใน มีความเหนียวต่ำ และแตกหักง่ายอย่างกะทันหันภายใต้น้ำหนักบรรทุก ซึ่งไม่ปลอดภัยอย่างยิ่งสำหรับการยกเชิงกล วิธีการแก้ไข: การยกเครื่องจักรทั้งหมดต้องใช้อายโบลท์ DIN580 หลอมร้อนของแท้พร้อมใบรับรองวัสดุที่สมบูรณ์

ข้อผิดพลาด 2: ความเสี่ยงในการติดตั้งเกลียวที่ไม่สมบูรณ์ : การขันสกรูไม่เพียงพอทำให้เกิดความเครียดที่ไม่มั่นคง แรงเฉือนของเกลียวและอายโบลต์หลุดออกระหว่างการยก วิธีแก้ไข: ตรวจสอบให้แน่ใจว่าได้ขันเกลียวเต็มและยึดแน่นที่ไหล่; ละทิ้งรูเกลียวตื้นที่ไม่มีเงื่อนไข

ข้อผิดพลาด 3: การวางแนวของแหวนที่ไม่เป็นระเบียบและความเสี่ยงของสลิงบิด : ความเครียดจากการดัดงอทำให้เกิดความเสียหายต่อความเมื่อยล้าเฉพาะที่ของตัวแหวน และลดความสามารถในการรับน้ำหนักโดยรวม วิธีแก้ไข: ปรับทิศทางของสลิงเพื่อให้ระนาบวงแหวนสอดคล้องกับทิศทางแรงดึง

ข้อผิดพลาด 4: การเพิกเฉยต่อความเสี่ยงในการลดโหลดมุม : การใช้โหลดแนวตั้งที่กำหนดสำหรับการยกแบบเอียงแบบสุ่มสี่สุ่มห้าทำให้เกิดโอเวอร์โหลดที่มองไม่เห็นและอุบัติเหตุแตกหัก วิธีแก้ไข: คำนวณน้ำหนักบรรทุกที่อนุญาตจริงใหม่ตามมุมการยกที่ไซต์งาน

7. รายการตรวจสอบมาตรฐานก่อนการยก

ก่อนดำเนินการยกอุปกรณ์ทางกลทั้งหมด ให้ตรวจสอบอายโบลต์ DIN580 ทีละรายการเพื่อลดความเสี่ยงด้านความปลอดภัย: 1. ไม่มีรอยแตก การเสียรูป รอยบุบ หรือการกัดกร่อนอย่างรุนแรงบนตัวแหวนและแกนสกรู 2. ทำเกลียวให้สมบูรณ์โดยไม่มีเสี้ยนลื่นไถลและสึกหรอ 3. ไหล่แนบชิดกับพื้นผิวติดตั้งโดยไม่มีช่องว่าง 4. มุมสลิงถูกควบคุมภายในช่วงที่ปลอดภัย 0 ° ~ 45 °; 5. โหลดจริงหลังจากการลดมุมจะต่ำกว่าภาระการทำงานที่อนุญาต

8. บทสรุป

อายโบลท์ฟอร์จ DIN580 เป็นอุปกรณ์ยึดชั่วคราวที่ได้มาตรฐานและเชื่อถือได้มากที่สุดสำหรับการยกอุปกรณ์เครื่องจักรกล ความปลอดภัยของการดำเนินการยกขึ้นอยู่กับการติดตั้งที่ได้มาตรฐานและการคำนวณน้ำหนักตามหลักวิทยาศาสตร์ ผู้ผลิตอุปกรณ์และทีมงานก่อสร้างจะต้องแยกแยะ DIN580 ปลอมแปลงออกจากสารทดแทนการหล่อคุณภาพต่ำอย่างเคร่งครัด สร้างมาตรฐานในการติดตั้งเกลียวและการควบคุมมุม และใช้กลไกการตรวจสอบก่อนการยก มาตรฐาน อายโบลต์ DIN580 และการทำงานที่ได้มาตรฐานคือหลักประกันในการขจัดอุบัติเหตุในการยกด้วยกลไก และรับประกันความปลอดภัยของบุคลากรและอุปกรณ์

9. คำถามที่พบบ่อย

คำถามที่ 1: อายโบลท์ DIN580 สามารถใช้สำหรับการยกเครื่องจักรบ่อยครั้งในระยะยาวได้หรือไม่? ตอบ: ไม่ใช่ DIN580 ได้รับการออกแบบมาเพื่อการยกและขนส่งแบบคงที่ชั่วคราว สำหรับสถานการณ์การยกในระยะยาวและบ่อยครั้ง แนะนำให้ใช้ตัวเชื่อมการยกแบบมืออาชีพเพื่อหลีกเลี่ยงความล้มเหลวของอายโบลท์

คำถามที่ 2: DIN580 ขนาดเล็กหลายรายการสามารถเปลี่ยนอายโบลท์ขนาดใหญ่หนึ่งตัวในการยกได้หรือไม่ ตอบ: ไม่สามารถเปลี่ยนได้โดยพลการ การยกแบบหลายจุดต้องใช้การคำนวณสมดุลแรงแบบมืออาชีพ ความเครียดที่ไซต์งานไม่สม่ำเสมอจะทำให้เกิดการโอเวอร์โหลดที่จุดเดียวและนำไปสู่ความล้มเหลวของการแตกหัก

คำถามที่ 3: อายโบลท์ DIN580 ที่ผิดรูปเล็กน้อยสามารถยืดให้ตรงและนำกลับมาใช้ใหม่ได้หรือไม่ ตอบ: ต้องห้าม การเสียรูปถาวรใด ๆ บ่งบอกถึงความล้าของโลหะภายในและความเสียหายของโครงสร้าง อายโบลท์ที่เสียรูปจะต้องถูกทิ้งโดยตรงและเปลี่ยนด้วยผลิตภัณฑ์ปลอมแปลงใหม่ที่ผ่านการรับรอง
