YJT 3020 M6-M12 கார்பன் ஸ்டீல் ஸ்பிரிங் நட் முழு ஆதார வழிகாட்டி

1. அறிமுகம்

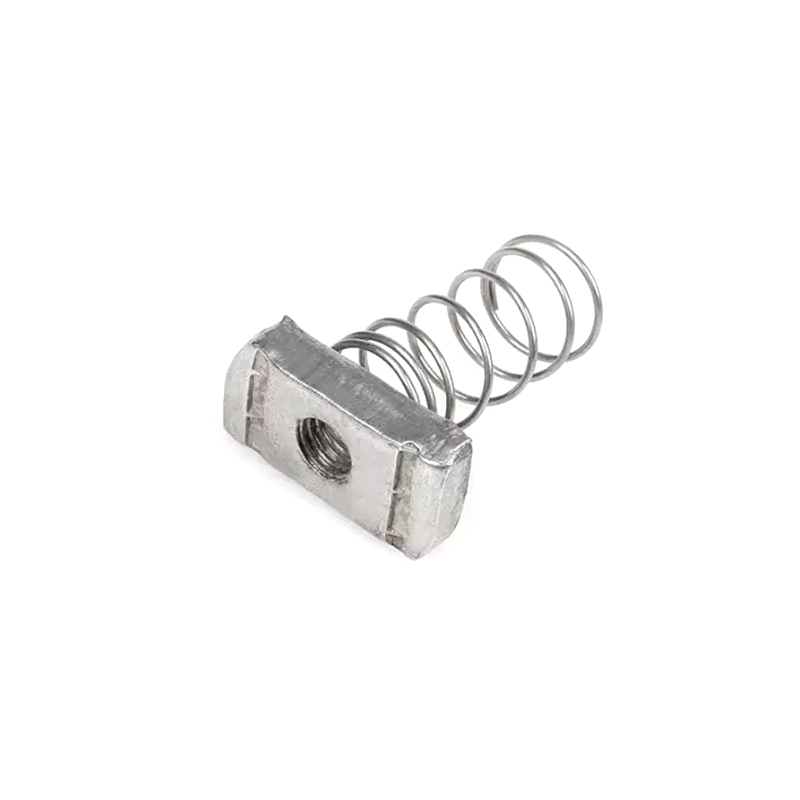

YJT 3020 ஸ்பிரிங் நட்ஸ் என்பது நிலையான சி ஸ்ட்ரட் சேனல்களுக்கான சிறப்பு மீள் ஃபாஸ்டென்சர்கள், முக்கிய வெகுஜன உற்பத்தி அளவுகள் M6, M8, M10 மற்றும் M12. கார்பன் ஸ்டீல் பதிப்புகள் சோலார் அடைப்புக்குறிகள், மின் பெட்டிகள் மற்றும் HVAC குழாய் ஆதரவுகளுக்கு மிகவும் பரவலாகப் பயன்படுத்தப்படும் அடிப்படை பாகங்கள் ஆகும்.

YJT 3020 M6-M12 கார்பன் ஸ்டீல் ஸ்பிரிங் நட் ஒரு ஒருங்கிணைந்த ஸ்பிரிங் கிளிப் வடிவமைப்பை ஏற்றுக்கொள்கிறது. இது வெல்டிங் அல்லது முன் துளையிடுதல் இல்லாமல் நேரடியாக C சேனலில் ஸ்லைடு செய்யப்படலாம், இது தளத்தில் நிறுவும் நேரத்தை வெகுவாகக் குறைக்கும். பெரும்பாலான வெளிநாட்டு வாங்குபவர்கள் YJT3020 ஐ தரமற்ற ஸ்பிரிங் நட்ஸ் உடன் குழப்புகிறார்கள், பொருந்தாத அளவுகள் நட்டு நழுவுதல், அடைப்புக்குறி தளர்த்துதல் மற்றும் சுமை சரிவு அபாயங்களை ஏற்படுத்தும்.

இந்த தொழில்முறை ஆதார வழிகாட்டி TOPBOLT தொழில்நுட்பக் குழுவால் தொகுக்கப்பட்டுள்ளது, 15 வருட அனுபவமுள்ள ஸ்ட்ரட் ஃபாஸ்டென்சர்கள் மற்றும் வெளிநாட்டு ஒளிமின்னழுத்த மற்றும் இயந்திர பொறியியல் திட்டங்களை வழங்குதல். அனைத்து அளவுருக்களும் பரவலாக ஏற்றுக்கொள்ளப்பட்ட வெகுஜன உற்பத்தித் தரநிலைகளைப் பின்பற்றுகின்றன, பரிமாண விவரக்குறிப்புகள், பொருள் செயல்திறன், மேற்பரப்பு முடிவுகள், சேனல் பொருத்தம், நிறுவல் நடைமுறைகள் மற்றும் பொதுவான ஆதார தீர்வுகள் ஆகியவற்றை உள்ளடக்கியது.

2. YJT 3020 அமைப்பு & முழு அளவு சுமை விளக்கப்படம்

YJT 3020 ஆனது 30×20 C வகை ஸ்ட்ரட் சேனல்களுக்காக வடிவமைக்கப்பட்டுள்ளது, 65Mn மாங்கனீசு ஸ்டீல் ஸ்பிரிங் கிளிப்பைக் கொண்ட ஸ்டாம்ப் செய்யப்பட்ட கார்பன் ஸ்டீல் பாடி சேனலின் உள்ளே உறுதியாகப் பூட்டப்பட்டு ஆஃப்செட் அல்லது ஸ்லைடிங்கைத் தடுக்கிறது.

மாடல் 3020 சேனல் பரிமாணத்தை 30 மிமீ அகலம் × 20 மிமீ உயரத்தைக் குறிக்கிறது, இதை 41×21 அல்லது 41×41 போன்ற பெரிய ஸ்ட்ரட் சேனல்களுடன் ஒன்றுக்கொன்று மாற்றாகப் பயன்படுத்த முடியாது.

3. கார்பன் ஸ்டீல் மெட்டீரியல் செயல்திறன் & தேர்வு விதிகள்

3.1 முக்கிய உடல் கார்பன் ஸ்டீல்

முக்கிய உடல் Q235 குளிர் உருட்டப்பட்ட கார்பன் எஃகிலிருந்து முத்திரையிடப்பட்டுள்ளது, இது நல்ல வடிவம் மற்றும் மிதமான கடினத்தன்மையைக் கொண்டுள்ளது. உட்புற உலர் பட்டறைகள், உள்நாட்டு சூரிய மின் நிலையங்கள் மற்றும் உட்புற மின் கேபிள் தட்டுகளுக்கு இது செலவு குறைந்ததாகும்.

3.2 ஸ்பிரிங் கிளிப் மாங்கனீஸ் ஸ்டீல்

65Mn மாங்கனீசு எஃகு ஸ்பிரிங் கிளிப்புகள் மீண்டும் மீண்டும் பிரித்தெடுத்த பிறகு நிலையான நெகிழ்ச்சித்தன்மையைப் பராமரிக்கின்றன, நீண்ட கால அதிர்வுகளின் கீழ் சோர்வு தோல்வியைத் தடுக்கின்றன, நட்டு உள் சுவர்களில் இறுக்கமாகப் பொருத்தப்பட்டிருக்கும்.

3.3 கார்பன் ஸ்டீல் VS துருப்பிடிக்காத எஃகு பதிப்பு

கார்பன் ஸ்டீல் YJT3020 ஸ்பிரிங் நட் உலர்ந்த மற்றும் உள்நாட்டு சூழல்களுக்கு வெளிப்படையான செலவு நன்மைகளை வழங்குகிறது. கடலோர உப்பு தெளிப்பு மற்றும் இரசாயன அரிக்கும் நிலைமைகளுக்கு, துரு மற்றும் எலும்பு முறிவுகளைத் தவிர்க்க A2 / A4 துருப்பிடிக்காத எஃகு YJT3020 பரிந்துரைக்கப்படுகிறது.

4. கார்பன் ஸ்டீல் மாடல்களுக்கான சர்ஃபேஸ் ஃபினிஷ் மேட்சிங் கையேடு

நீல வெள்ளை துத்தநாக முலாம் : உட்புற உலர் பெட்டிகள் & HVAC ஆதரவு, 48-மணிநேர உப்பு தெளிப்பு எதிர்ப்பு, அடிப்படை குறைந்த விலை எதிர்ப்பு அரிப்பு விருப்பம்.

வண்ண துத்தநாக முலாம் : உள்நாட்டின் வெளிப்புற சூரிய மற்றும் வெளிப்படும் இயந்திர ரேக்குகள், நடுத்தர கால துரு பாதுகாப்புக்காக 96-மணிநேர உப்பு தெளிப்பு செயல்திறன்.

டாக்ரோமெட் பூச்சு : ஈரப்பதம் மற்றும் லேசாக அரிக்கும் வெளிப்புறத் திட்டங்கள், ஹைட்ரஜன் சிக்கலற்ற தன்மை, நீண்ட கால வெளிப்படும் பயன்பாடுகளுக்கான நீண்டகால எதிர்ப்பு துரு செயல்திறன்.

குறிப்பு: ஸ்பிரிங் கொட்டைகளுக்கு ஹாட் டிப் கால்வனைசிங் பரிந்துரைக்கப்படவில்லை, அதிக வெப்பநிலை மாங்கனீசு எஃகு கிளிப்களின் நெகிழ்ச்சித்தன்மையை நிரந்தரமாக குறைக்கும்.

5. நிலையான நிறுவல் படிகள்

1. ஸ்பிரிங் கிளிப்பை சுருக்கி ஒட்டுமொத்த அகலத்தை குறைக்கவும், 3020 C சேனலின் எந்த நிலைக்கும் செங்குத்தாக ஸ்லைடு செய்யவும்;

2. கிளிப்பை வெளியிடவும், மாங்கனீசு எஃகு ஸ்பிரிங் ரீபவுண்டுகள் மற்றும் சேனல் உள் மேற்பரப்புக்கு எதிராக இறுக்கமாக பூட்டுகள், பெருகிவரும் நிலையை சரிசெய்ய நட்டு சுதந்திரமாக சரியலாம்;

3. பொருத்தப்பட்ட அளவு போல்ட்டைச் செருகவும், கையால் முன்கூட்டியே இறுக்கி, பின்னர் முறுக்கு விசையுடன் நிலையான சுமை மதிப்புக்கு முறுக்கு;

4. ஆய்வு: முழு இறுக்கத்திற்குப் பிறகு ஆதரவை லேசாக அசைக்கவும், ஸ்லைடிங் அல்லது ஆஃப்செட் என்பது தகுதியான அசெம்பிளி என்று பொருள்.

பாரம்பரிய நிலையான கொட்டைகளுடன் ஒப்பிடுகையில், ஸ்பிரிங் நட்ஸ் முன் வெல்டிங் மற்றும் துளையிடும் வேலைகளை நீக்குகிறது, கட்டுமான செயல்திறனை 60% க்கும் மேல் மேம்படுத்துகிறது மற்றும் எந்த சேனல் நிலையிலும் பின்னர் சாதனங்களை மாற்ற அனுமதிக்கிறது.

6. முக்கிய பயன்பாட்டுத் தொழில்கள்

1. சோலார் பிராக்கெட் சிஸ்டம்ஸ்: விநியோகிக்கப்பட்ட சோலார் மற்றும் கிரவுண்ட் சோலார் ஸ்டேஷன் 3020 சேனல் குறுக்கு & செங்குத்து சட்டத்தை சரிசெய்தல்;

2. மின் கேபிள் தட்டுகள்: குறைந்த மற்றும் உயர் மின்னழுத்த கேபிள் தட்டுகள், மின் விநியோக அமைச்சரவை சுமை தாங்கும் ஆதரவுகள்;

3. HVAC & தீ பாதுகாப்பு குழாய்கள்: காற்று குழாய் ஆதரவுகள், தீ தெளிப்பான் குழாய் ஹேங்கர்கள்;

4. தொழில்துறை உபகரண சட்டங்கள்: இயந்திர கருவி ரேக்குகள், ஆட்டோமேஷன் உபகரண தளங்கள், கருவி மவுண்டிங் பிரேம்கள்.

7. பொதுவான ஆதாரம் & நிறுவல் தோல்விகள்

1. YJT3020 நட்டுகளை 41 தொடர் ஸ்ட்ரட் சேனல்களில் பொருத்துவது ஆபத்து: பொருந்தாத அகலம் தளர்வான பூட்டுதல், நட்டு நழுவுதல் மற்றும் சுமையின் கீழ் அடைப்புக்குறி சரிவுக்கு வழிவகுக்கிறது. தீர்வு: பிரத்யேக 30×20 C சேனல்களுடன் மட்டும் 3020 கொட்டைகளை கண்டிப்பாக பொருத்தவும்.

2. வெளிப்புற திட்டங்களுக்கு நீல வெள்ளை துத்தநாக கார்பன் கொட்டைகளைப் பயன்படுத்துவது ஆபத்து: மழைக்கால சூழலில் வேகமாக துருப்பிடித்தல், ஸ்பிரிங் கிளிப் அரிப்பு நெகிழ்ச்சித்தன்மையை இழந்து உபகரணங்கள் தளர்வடையச் செய்கிறது. தீர்வு: அனைத்து வெளிப்புற ஆர்டர்களுக்கும் வண்ண துத்தநாகம் அல்லது டாக்ரோமெட் பூச்சுக்கு மேம்படுத்தவும்.

3. ஸ்பிரிங் கிளிப் மீண்டும் மீண்டும் பிரித்தெடுத்த பிறகு நெகிழ்ச்சித்தன்மையை இழக்கிறது ஆபத்து: குறைந்த கார்பன் குறைவான கிளிப்புகள் சோர்வு தோல்வியை சந்திக்கின்றன மற்றும் கொட்டைகளை சீராக பூட்ட முடியாது. தீர்வு: மொத்தமாக ஆர்டர் செய்யும் முன் 65 மில்லியன் மாங்கனீஸ் ஸ்டீல் கிளிப் பொருளை உறுதி செய்யவும்.

8. ஏற்றுமதி சான்றிதழ் & ஆய்வு ஆதரவு

TOPBOLT இலிருந்து பெருமளவில் உற்பத்தி செய்யப்படும் அனைத்து YJT3020 கார்பன் ஸ்டீல் ஸ்பிரிங் நட்டுகளும் பொருள் சோதனை அறிக்கைகள், இழுவிசை சுமை சோதனை பதிவுகள் மற்றும் உப்பு தெளிப்பு ஆய்வு சான்றிதழ்களை வழங்க முடியும். மூன்றாம் தரப்பு SGS மாதிரி ஆய்வு ஆதரிக்கப்படுகிறது, வெளிநாட்டு சூரிய மற்றும் HVAC திட்ட அணுகல் தேவைகளுக்கான பொதுவான மெக்கானிக்கல் ஃபாஸ்டென்னர் தரநிலைகளுடன் முழுமையாக இணங்குகிறது.

9. முடிவு

YJT 3020 M6-M12 கார்பன் ஸ்டீல் ஸ்பிரிங் நட்ஸ் என்பது 30×20 C ஸ்ட்ரட் சேனல்களுக்கு பிரத்தியேகமாக நிலையான மீள் இணைப்புகளாகும். Q235 கார்பன் ஸ்டீல் பாடி மற்றும் 65Mn மாங்கனீசு ஸ்டீல் ஸ்பிரிங் கிளிப்புகள் மூலம், அவை சூரிய, மின்சார மற்றும் HVAC ஆதரவு அமைப்புகளுக்கு குறைந்த விலை மற்றும் எளிதான அசெம்பிளியை சமநிலைப்படுத்துகின்றன. உலகளாவிய வாங்குவோர் சேனல் அளவு, நூல் விவரக்குறிப்பு மற்றும் உள் அல்லது வெளிப்புற வேலை நிலைமைகளுக்கு ஏற்ப அரிப்பு எதிர்ப்பு பூச்சு ஆகியவற்றை சரிபார்க்க வேண்டும், பொருந்தாத பரிமாணங்கள் அல்லது போதுமான துரு எதிர்ப்பால் ஏற்படும் கட்டமைப்பு அபாயங்களைத் தவிர்க்க வேண்டும். தரப்படுத்தப்பட்ட தேர்வு அனைத்து ஆதரவு கட்டமைப்புகளின் நீண்ட கால நிலையான செயல்திறனை உறுதி செய்கிறது.

10. அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: YJT3020 ஸ்பிரிங் நட்ஸ் 41×21 ஸ்ட்ரட் சேனல்களுக்கு பொருந்துமா? ப: எண். YJT3020 30மிமீ அகல சேனல்களுக்காக மட்டுமே வடிவமைக்கப்பட்டுள்ளது. பொருந்தாத சேனல் அளவு நிலையற்ற பூட்டுதல் மற்றும் சுமையின் கீழ் நழுவுவதற்கு காரணமாகும்.

Q2: வெளிப்புற சோலார் கார்பன் ஸ்டீல் ஸ்பிரிங் நட்களுக்கு என்ன மேற்பரப்பு பூச்சு பொருத்தமானது? A: உலர்ந்த உள்நாட்டு சூரிய பண்ணைகளுக்கு வண்ண துத்தநாக முலாம் வேலை செய்கிறது; துருப்பிடிக்காத நீண்ட சேவை வாழ்க்கைக்கு ஈரப்பதமான கடலோரப் பகுதிகளுக்கு டாக்ரோமெட் பூச்சு பரிந்துரைக்கப்படுகிறது.

Q3: ஸ்பிரிங் கிளிப்களுக்கு 65Mn மாங்கனீசு எஃகு ஏன் தேவைப்படுகிறது? A: 65Mn மீண்டும் மீண்டும் அசெம்பிளி மற்றும் பிரித்தெடுத்த பிறகு சீரான நெகிழ்ச்சித்தன்மையை பராமரிக்கிறது, குறைந்த கார்பன் ஸ்டீல் கிளிப்புகள் சோர்வடையும் மற்றும் பூட்டுதல் செயல்திறனை விரைவாக இழக்கும்.
