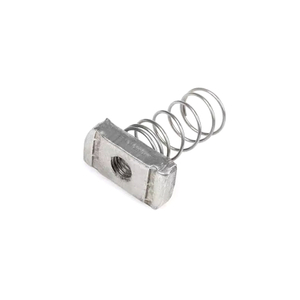

YJT 3020 M6-M12 süsinikterasest vedrumutri täielik hankimisjuhend

1. Sissejuhatus

YJT 3020 spring nuts are special elastic fasteners for standard C strut channels, with mainstream mass production sizes M6, M8, M10 and M12. Süsinikterasest versioonid on enimkasutatavad põhitarvikud päikesepaneelide, elektrikilpide ja HVAC-torude tugede jaoks.

YJT 3020 M6-M12 süsinikterasest vedrumutter kasutab integreeritud vedruklambri kujundust. Seda saab ilma keevitamise või eelpuurimiseta otse C-kanalisse libistada, lühendades oluliselt kohapealse paigaldamise aega. Enamik välisostjaid ajab YJT3020 segamini mittestandardsete vedrumutritega, sobimatud suurused põhjustavad mutrite libisemist, klambri lõdvenemist ja koorma kokkuvarisemise ohtu.

Selle professionaalse hankimisjuhendi on koostanud TOPBOLTi tehniline meeskond, kellel on 15-aastane kogemus tugipostide kinnitusdetailide tootmisel ning välismaiste fotogalvaaniliste ja masinaehitusprojektide tarnimisel. Kõik parameetrid järgivad laialdaselt tunnustatud masstootmistööstuse standardeid, hõlmates mõõtmete spetsifikatsioone, materjali jõudlust, pinnaviimistlust, kanalite sobitamist, paigaldusprotseduure ja tavalisi hankimislahendusi.

2. YJT 3020 struktuur ja täissuuruses koormustabel

YJT 3020 on mõeldud 30 × 20 C tüüpi tugikanalite jaoks, stantsitud süsinikterasest korpus koos 65 Mn mangaanterasest vedruklambriga, et lukustada kindlalt kanali sees ja vältida nihkumist või libisemist.

Mudel 3020 esindab kanali mõõtmeid 30 mm laius × 20 mm kõrgus, seda ei saa kasutada vaheldumisi suuremate tugikanalitega, nagu 41 × 21 või 41 × 41.

3. Süsinikterasest materjali toimimise ja valiku reeglid

3.1 Põhikorpus süsinikterasest

Põhikorpus on stantsitud Q235 külmvaltsitud süsinikterasest, millel on hea vormitavus ja mõõdukas kõvadus. See on kulutõhus siseruumides asuvate kuivtöökodade, sisemaa päikeseelektrijaamade ja siseruumide elektrikaablirennide jaoks.

3.2 vedruklamber mangaanterasest

65Mn mangaanterasest vedruklambrid säilitavad stabiilse elastsuse pärast korduvat lahtivõtmist, taludes väsimust pikaajalise vibratsiooni korral, et hoida mutrit tihedalt kanali siseseintega.

3.3 süsinikterasest VS roostevabast terasest versioon

Süsinikterasest YJT3020 vedrumutter pakub ilmseid kulueeliseid kuivas ja sisemaa keskkonnas. Rannikusoola pihustamise ja keemiliselt söövitavate tingimuste korral on rooste ja purunemise vältimiseks soovitatav kasutada A2 / A4 roostevaba terast YJT3020.

4. Süsinikterasest mudelite pinnaviimistluse sobitamise juhend

Sinine valge tsinkimine : siseruumides kasutatavad kuivad kapid ja HVAC-toed, 48-tunnine soolapihustuskindlus, põhiline odav korrosioonivastane valik.

Värviline tsinkimine : sisemaa päikeseenergia ja katmata masinariiulid, 96-tunnine soolapihustus keskpikaks roostekaitseks.

Dacromet Coating : Niisked ja kergelt söövitavad väliprojektid, vesinikuvaba, pikaajaline roostevastane jõudlus pikaajaliseks kokkupuuteks.

Märkus: Kuumtsinkimist vedrumutrite puhul ei soovitata, kõrge temperatuur vähendab jäädavalt mangaanterasest klambrite elastsust.

5. Standardsed paigaldusetapid

1. Pigistage vedruklambrit kogulaiuse kitsendamiseks, libistage vertikaalselt 3020 C kanali mis tahes asendisse;

2. Vabastage klamber, mangaanterasest vedru põrkub tagasi ja lukustub tihedalt vastu kanali sisepinda, mutter saab paigaldusasendi reguleerimiseks vabalt libiseda;

3. Sisestage sobiva suurusega polt, pingutage eelnevalt käsitsi, seejärel keerake pöördemomentvõtmega standardkoormuse väärtuseni;

4. Ülevaatus: pärast täielikku pingutamist raputage tuge kergelt, libisemise või nihke puudumine tähendab kvalifitseeritud kokkupanekut.

Võrreldes traditsiooniliste fikseeritud mutritega, välistavad vedrumutrid eelkeevitus- ja puurimistööd, parandades ehituse efektiivsust üle 60% ja võimaldades seadmeid hiljem kanali mis tahes asendis muuta.

6. Peamised rakendusvaldkonnad

1. Solar Bracket Systems: hajutatud päikese- ja maapealne päikeseenergia jaama 3020 kanali rist ja vertikaalne raami kinnitamine;

2. Elektrikaablialused: madal- ja kõrgepingekaablirennid, elektrijaotuskappi kandvad toed;

3. HVAC ja tulekaitsetorud: õhukanalite toed, tuletõrje sprinkleri torude riidepuud;

4. Tööstusseadmete raamid: Tööpingiriiulid, automaatikaseadmete alused, instrumentide kinnitusraamid.

7. Levinud hankimise ja installimise tõrked

1. YJT3020 mutrite paigaldamine 41. seeria tugikanalitesse Oht: mittevastav laius põhjustab lahtise lukustumise, mutrite libisemise ja kronsteini kokkuvarisemise koormuse all. Lahendus: sobitage 3020 pähklit rangelt ainult spetsiaalsete 30 × 20 C kanalitega.

2. Siniste valgete tsink-süsinikmutrite kasutamine väliprojektides Risk: Kiire roostetamine vihmases keskkonnas, vedruklambri korrosioon kaotab elastsuse ja põhjustab seadmete lõdvenemist. Lahendus: minge üle värvilisele tsink- või Dacrometi kattele kõigi välistingimustes tellimuste jaoks.

3. Vedruklamber kaotab elastsuse pärast korduvat lahtivõtmist Risk: madala süsinikusisaldusega klambrid väsivad ja ei suuda mutreid stabiilselt lukustada. Lahendus: enne hulgitellimuse esitamist kinnitage 65Mn mangaanterasest klambri materjali.

8. Ekspordi sertifitseerimise ja ülevaatuse tugi

Kõik TOPBOLTi masstoodetud YJT3020 süsinikterasest vedrumutrid võivad esitada materjalikatsete aruandeid, tõmbekoormuse katsete protokolle ja soolapihustuskontrolli sertifikaate. Toetatakse kolmanda osapoole SGS-i proovivõtukontrolli, mis vastab täielikult mehaaniliste kinnitusdetailide üldistele standarditele ülemere päikeseenergia ja HVAC projektide juurdepääsu nõuete kohta.

9. Järeldus

Süsinikterasest vedrumutrid YJT 3020 M6-M12 on standardsed elastsed kinnitused, mis on mõeldud ainult 30 × 20 C tugikanalite jaoks. Q235 süsinikterasest korpuse ja 65 Mn mangaanterasest vedruklambritega tasakaalustavad need päikese-, elektri- ja HVAC-tugisüsteemide odavat ja lihtsat kokkupanemist. Ülemaailmsed ostjad peavad kontrollima kanali suurust, keerme spetsifikatsiooni ja korrosioonivastast katet vastavalt sise- või välistingimustele, vältides mittevastavatest mõõtmetest või ebapiisavast roostekindlusest tingitud struktuuririske. Standardne valik tagab kõigi tugistruktuuride pikaajalise stabiilse toimimise.

10. KKK

1. küsimus: kas YJT3020 vedrumutrid sobivad 41 × 21 tugede kanalitega? V: Ei. YJT3020 on mõeldud ainult 30 mm laiuste kanalite jaoks. Kanali mittevastav suurus põhjustab ebastabiilse lukustumise ja libisemise koormuse all.

Q2: milline pinnaviimistlus sobib välistingimustes kasutatavate päikeseenergia süsinikterasest vedrumutrite jaoks? V: Värvilised tsinkimistööd kuivadele sisemaa päikeseenergiafarmidele; Dacromet katet soovitatakse kasutada niisketes rannikualades, et tagada pikem roostevastane kasutusiga.

Q3: Miks on vedruklambrite jaoks vaja 65Mn mangaanterast? V: 65Mn säilitab püsiva elastsuse pärast korduvat kokkupanekut ja lahtivõtmist, madala süsinikusisaldusega terasest klambrid väsivad ja kaotavad lukustusvõime kiiresti.
