Vollständiger Leitfaden zur Dimensionierung, Anpassung und Anwendung von Stehbolzen nach DIN938

1. Einführung

DIN 938 ist ein deutscher Standard-Doppelstehbolzen (neueste DIN 938:2025), der häufig für Werkzeugmaschinen aus Stahl, hydraulische Flansche, Pumpenventile und mechanische Baugruppen verwendet wird. Der DIN938-Stehbolzen verfügt über eine feste Gewindelänge von 1d, die ausschließlich für Gewindelöcher aus Stahl konzipiert ist. Das Mischen von DIN938-Bolzen mit DIN939- und DIN835-Bolzen ist der häufigste Beschaffungsfehler und führt zu unzureichendem Gewindeeingriff, Gewindeabriss und Flanschleckage.

Dieser professionelle Leitfaden wurde vom TOPBOLT-Technikteam auf der Grundlage von 15 Jahren DIN-Befestigungsherstellung und Erfahrung im Ingenieurwesen im Ausland zusammengestellt und deckt Strukturspezifikationen, Materialqualitäten, entsprechende Standards, Installationsregeln und Fehlerlösungen ab.

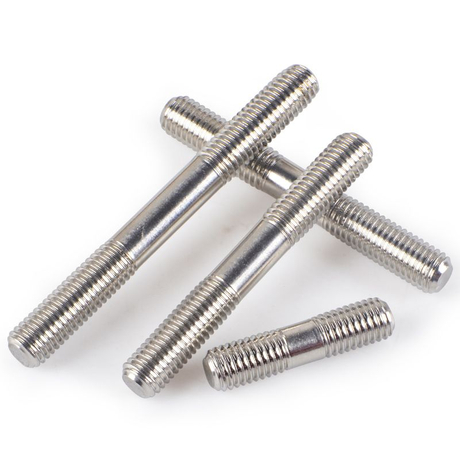

2. Strukturelle Merkmale nach DIN938

Standardspezifikation : DIN 938:2012, Größenbereich M3-M68

Kerndesign : Gewindelänge am Gewindeende bm=1d, optimiert für Stahlbasismaterial

Toleranz : Sk6-Festsitz für das Gewindeende, 6g-Standardgewinde für das Mutternende

2.1 Vergleich der DIN-Bolzenserien

3. DIN938 Material- und Sortenauswahl

Kohlenstoffstahlsorten

4,8/5,6: Allgemeine Innenbefestigung mit geringer Last. 8,8: Standardmaschinen und Flanschverbindung (am beliebtesten). 10,9/12,9: Hochleistungs- und Vibrationsgeräte

Edelstahlsorten

A2-70(304): Allgemeiner Korrosionsschutz im Außenbereich. A4-80(316): Küsten- und chemisch korrosive Umgebung

Legierter Stahl, Hochtemperatursorte

Stehbolzen aus legiertem Stahl DIN938 (A193 B7) sind speziell für Hochtemperatur-Rohrleitungen und Druckgeräte konzipiert.

4. Passende Muttern und Unterlegscheiben Standard

Standardmontage: DIN934 Sechskantmutter + Flache Unterlegscheibe DIN125. DIN127-Federscheibe zum Schutz vor Lockerung bei Vibrationen. Edelstahlbolzen müssen zu vollständig rostfreiem Zubehör passen, um galvanische Korrosion zu verhindern. Bolzen aus hochtemperaturbeständiger Legierung erfordern professionelle, hochwertige passende Muttern.

5. Optionen für die Oberflächenbeschaffenheit

Schwarze Oberfläche für Trockenmontage im Innenbereich; Verzinkung für allgemeine Rostbeständigkeit im Außenbereich; Feuerverzinkung für Stahlkonstruktionen im Außenbereich; PTFE-Beschichtung für Anti-Seize- und Hochtemperatur-Arbeitsbedingungen.

6. Standard-Installationsrichtlinien

1. DIN938 ist nur für Stahlgewindelöcher geeignet. 2. Entfernen Sie vor dem Einbau Gewindereste, um einen vollständigen Gewindeeingriff zu gewährleisten. 3. In mehreren Schritten gleichmäßig anziehen, um Spannungskonzentrationen zu vermeiden. 4. Mischen Sie bei einem Projekt nicht verschiedene Chargen oder Beschichtungsarten.

7. Häufige Fehler bei der Beschaffung

1. Falscher Bolzentyp für das Grundmaterial, was zu Gewindeschäden führt. 2. Nicht übereinstimmende Kohlenstoff- und Edelstahlzubehörteile führen zu Korrosion. 3. Minderwertige Bolzen, die an Geräten mit hoher Belastung verwendet werden, verursachen Ermüdungsbrüche.

8. Fazit

Doppelendbolzen DIN938 sind professionelle Befestigungselemente für die mechanische Montage von Stahl. Globale Käufer müssen je nach Grundmaterial und Arbeitsbedingungen den richtigen Bolzentyp, die richtige Materialqualität und das passende Zubehör auswählen, um eine langfristige strukturelle Stabilität und Projektqualifizierung sicherzustellen.

9. FAQ

F1: Kann DIN938 DIN939 ersetzen? A: Nein. DIN938 gilt für Stahllöcher, während DIN939 für Gusseisen gilt. Falscher Austausch führt zu Montagefehlern.

F2: Können Edelstahlbolzen Unterlegscheiben aus Kohlenstoffstahl verwenden? A: Nein. Der Kontakt unterschiedlicher Metalle verursacht galvanische Korrosion und Gewindefresser.

F3: Welche Qualität für Hochtemperatur-DIN938-Anwendungen? A: Es sind Bolzen aus legiertem Stahl A193 B7 DIN938 mit speziellen Hochtemperaturmuttern erforderlich.
