DIN557 ruutmutter: omadused ja sobivad kinnitusdetailid

1. Sissejuhatus

DIN557 ruutmutter on standardne metriline neljapoolne kinnitus, mida kasutatakse laialdaselt Euroopa tööstus- ja ehitusvaldkondades. Erinevalt tavapärastest kuuskantmutritest tagab selle ainulaadne nelinurkne konstruktsioon silmapaistva pöörlemisvastase jõudluse, suurema kontaktlaagrite ala ja suurepärase kinnitusstabiilsuse. See on spetsiaalselt ette nähtud T-soonte rööbaste, soonte piiravate konstruktsioonide, puidust ja õhukesest lehtmetallist ühendusstsenaariumide jaoks, kus on vaja lõdvenemis- ja libisemisvastast positsioneerimist.

Paljud ülemaailmsed ostjad ajavad nelikantmutrid segamini tavaliste kuuskantmutritega ja rakendavad neid pilu kokkupanemise korral valesti, mille tulemuseks on libisemine, pöörlemine ja ebastabiilne kinnitus. Professionaalse standardse kinnitusdetailide tarnijanapakume täissuuruses DIN557 ruutmutreid, millel on täielikud spetsifikatsioonid, stabiilne mõõtmete tolerants ja mitmekesine pinnatöötlus, et rahuldada tööstuslikke sobitamis- ja tehnilisi vajadusi.

2. DIN557 ruutmutri standard ja põhispetsifikatsioonid

DIN557 on Saksa põhistandard meetermõõdus faasitud nelikantmutrite jaoks, mis hõlmab keermespetsifikatsioone alates M1.6 kuni M36. Standard määratleb rangelt nelikantmutrite tasase laiuse, mutri kõrguse, kaldenurga ja keerme tolerantsi, tagades ülemaailmsetes tööstuslikes tugiprojektides täieliku vahetatavuse ja kooste järjepidevuse.

Tavapärased põhispetsifikatsioonid hõlmavad M4, M5, M6, M8, M10, M12, mis hõlmavad masinaid, ehitusmalle, päikesetugesid, soonetööriistu ja muid tavalisi rakenduste suurusi. Levinud materjalide hulka kuuluvad süsinikteras ja roostevaba teras (A2/A4), mille pinnatöötlus on nagu tsinkimine, kuumtsinkimine ja must oksiid, et kohaneda erinevate keskkonna töötingimustega.

3. DIN557 ruutmutri põhilised konstruktsiooniomadused

3.1 Suurepärane pöörlemisvastane positsioneerimisvõime

DIN557 nelinurkmutri neljatahulist sümmeetrilist struktuuri saab ideaalselt kinnitada T-kujuliste pilude ja riba piiravate soontega. Poltide pingutamise ajal on ruudukujuline korpus piiratud soone seinaga, mis välistab täielikult kuuskantmutrite isepöörlemise probleemi soone koostamisel. See ei nõua ehituse ajal abitööriistade kinnitamist, parandades märkimisväärselt montaaži efektiivsust ja säilitab stabiilse lõdvenemisvastase jõudluse pikaajalises vibratsiooniga töökeskkonnas.

3.2 Suurem laagrite kontaktpind

Võrreldes sama spetsifikatsiooniga kuuskantmutritega, on DIN557 nelikantmutritel suurem efektiivne laagri kontaktpind. Nelja nurgaga pingestruktuur hajutab kinnitussurvet ühtlasemalt, vältides tõhusalt mutrite vajumist ja surve läbitungimise defekte pehmetel materjalidel nagu puit, plast ja õhukesed terasplaadid. See on eelistatud kinnitusvahend kergete ja pehmete aluspindade ühendamiseks.

3.3 Kõrge struktuurne stabiilsus ja mugav hooldus

Nelinurkne faasitud konstruktsioon optimeerib täisnurksete konstruktsioonide pingekontsentratsiooni probleemi, parandades üldist konstruktsiooni sitkust ja survekindlust. Samal ajal on neljatahuline lamekonstruktsioon ühilduv tavaliste lametööriistadega, demonteerimiseks ja hooldamiseks pole vaja spetsiaalseid kuusnurkseid pöördemomendi tööriistu, mis vähendab oluliselt hilisemaid hoolduskulusid mehaanilistele seadmetele ja insenertehnilistele rajatistele.

4. DIN557 ruutmutter VS tavaline kuuskantmutter

DIN557 nelikantmutrite ja tavaliste kuuskantmutrite konstruktsioonilistes eelistes ja rakendatavates stsenaariumides on olulisi erinevusi. Üksikasjalik võrdlus on järgmine:

5. DIN557 ruutmutri peamised kasutusstsenaariumid

5.1 Mehaaniline T-pilu tööriistad ja kinnitusdetailid

DIN557 nelikantmutreid kasutatakse laialdaselt tööpinkide T-piluga töölaudades, reguleeritavates kinnitusdetailides ja mehaanilistes positsioneerimisstruktuurides. Ruudukujuline piirkonstruktsioon võimaldab kiiret positsioneerimist ja libisevat reguleerimist, mis on mugav töötlemispositsioonide paindlikuks vahetamiseks ja vastab automatiseeritud mehaaniliste seadmete paindlikele montaaživajadustele.

5.2 Puitkonstruktsioonide ja ehitusmallide ühendus

Puitkarkassi ehituses ja ehitusšabloonkinnituses väldib nelikantmutrite suur kontaktpind tõhusalt puidusüü ja õhukeste mallide survekahjustusi. Kuumtsingitud DIN557 nelikantmutreid kasutatakse sageli välistingimustes puitkonstruktsioonide läbistuspoltide ühendamiseks, millel on stabiilne kinnitus ja tugev ilmastikukindlus.

5.3 Päikesepaneelide ja teraskonstruktsioonide tugi

Fotogalvaanilistel kronsteinidel ja kergterasest tugedel on suur hulk piludega rööbastee reguleerimiskonstruktsioone. DIN557 ruudukujulised kinnitusmutrid võivad realiseerida vaba libiseva positsioneerimise ja kronsteinide fikseeritud lukustamise, kohandudes välistingimustes kasutatavate päikeseenergiaseadmete nurga reguleerimise ja paigaldusnõuetega, millel on suurepärane vibratsioonikindlus ja lõdvenemisvastane toime.

5.4 Kergetööstuse seadmed ja mööbliriistvara

Kergetööstusmasinate, seadmete kestade ja õhukestest plaatidest ja profiilidest mööblikarkasside puhul väldivad DIN557 nelikantmutrid aluspinna depressiooni ja kinnitusrõhust tingitud konstruktsiooni deformatsioone, tagades seadme välimuse tasasuse ja konstruktsiooni stabiilsuse.

6. Professionaalsed sobivad kinnitusdetailid

DIN557 nelikantmutrite jõudluse eeliste täielikuks mängimiseks on erinevate töötingimuste jaoks vajalik poltide ja seibide teaduslik sobitamine:

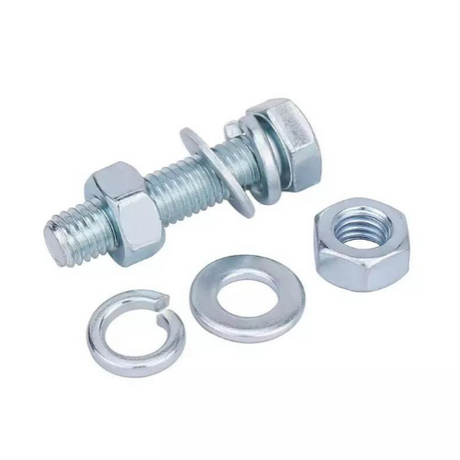

• Tavaline sisekomplekt : sobitage DIN933 kuuskantpoldid ja tavalised tasapinnalised seibid, mis sobivad masinate tööriistade ja siseruumide teraskonstruktsioonide ühendamiseks

• Väliskorrosioonivastane projekt : sobitage tsingitud täiskeermega poldid ja paksendatud lamedad seibid, tehke koostööd tsingitud DIN557 nelikantmutritega, et moodustada täielik korrosioonivastane kinnituskomplekt

• Vibratsiooniga töötingimus : lisage vedruluku seibid või hambaluku seibid, et parandada lõdvenemisvastast jõudlust ja vältida pikaajalisest vibratsioonist põhjustatud kinnitusvigu

• Pehme aluspinna ühendus : varustada suure välisläbimõõduga tasapinnaliste seibidega, et hajutada survet ning kaitsta puit- ja plastaluseid

7. Levinud hanke- ja taotlemisvead

Viga 1: Asendage kandilised mutrid kuuskantmutritega pilu kokkupanekuks Tavalisi kuuskantmutreid ei saa piirata soone seinaga, mida on pingutamise ajal lihtne pöörata, mille tulemuseks on ebatäpne positsioneerimine ja lahtised kinnitused. Lahendus. Kõigi piludega rööbastee kokkupaneku stsenaariumide jaoks valige rangelt DIN557 nelikantmutrid.

Viga 2: välistingimustes kasutatava pinnatöötluse sobitamise ignoreerimine Süsinikterasest nelikantmutreid on välistingimustes lihtne roostetada, mis mõjutab kinnituse stabiilsust. Lahendus: välistingimustes ja niiskes keskkonnas eelistage tsingitud või kuumtsingitud DIN557 nelikantmutreid.

Viga 3: Pimesi sobitage suure pöördemomendiga pingutamine Kuigi ruutmutritel on suur laagripind, põhjustab liigne pöördemoment siiski aluspinna deformatsiooni. Lahendus: kontrollige pingutusmomenti vastavalt alusmaterjali ja poldi spetsifikatsioonidele.

8. KKK

K1: Mis on DIN557 nelikantmutrite suurim eelis kuuskantmutritega võrreldes? V: Peamine eelis on pöörlemisvastane positsioneerimine. Ruudukujulist struktuuri saab piirata T-soontes ja soontes ilma pingutamise ajal pöörlemata, suurema kandepinna ja parema vajumisvastase toimega pehmetel materjalidel.

Q2: Milliseid spetsifikatsioone katavad DIN557 nelikantmutrid? V: See hõlmab meetermõõdustiku spetsifikatsioone vahemikus M1.6 kuni M36, tavapäraste suurustega M4-M12, toetades mehaaniliste, ehitus- ja fotogalvaaniliste tehniliste seadmete sobitamist.

Q3: Kas DIN557 kandilised mutrid sobivad vibreerivate seadmete jaoks? V: Jah. Tänu soonepiiranguga pöörlemisvastasele jõudlusele on sellel vibratsioonikeskkonnas parem lõdvenemisvastane stabiilsus kui tavalistel kuuskantmutritel ja seda saab kasutada koos lukustusseibidega, et saavutada tugevam lõdvenemisvastane toime.

Q4: Millised materjalivalikud on DIN557 nelikantmutrite jaoks saadaval? V: Saadaval on tavaline süsinikteras ja A2/A4 roostevaba teras koos pinnatöötlusega, nagu tsinkimine, kuumtsinkimine ja must oksiid, mis sobivad sise-, välis- ja söövitava keskkonnaga.

K5: Kas saate pakkuda kohandatud DIN557 ruudumutrite lahendusi? V: Jah. Toetame DIN557 ruutmutritele kohandatud suurust, spetsiaalset pinnatöötlust ja partiide sobitamise teenuseid , pakkudes ülemaailmsete inseneriprojektide jaoks ühekordseid kinnitusvahendeid toetavaid lahendusi.
