1. Úvod
Šrouby se šestihrannou hlavou s plným závitem DIN933 jsou nejrozšířenějšími obecnými upevňovacími prvky pro mechanická zařízení, ocelové konstrukce a montáž konzol. Mnoho globálních kupujících zaměňuje šrouby s plným závitem DIN933 se šrouby s polovičním závitem DIN931, což vede k nesprávnému přizpůsobení podložek, nedostatečnému utahovacímu zdvihu, špatnému výběru aplikace a objednání přepracování.
DIN933 se vyznačuje plným průběžným závitem po celé stopce, což umožňuje flexibilní nastavení polohy pro tenké desky a vícevrstvou montáž. Tento článek obsahuje standardní definici, konstrukční vlastnosti, třídy materiálů, povrchové úpravy, kompletní pravidla pro přizpůsobení příslušenství a tipy pro výběr aplikací, které kupujícím pomohou získat kvalifikované šrouby DIN933 pro různé inženýrské projekty.
2. DIN933 Standardní a konstrukční prvky

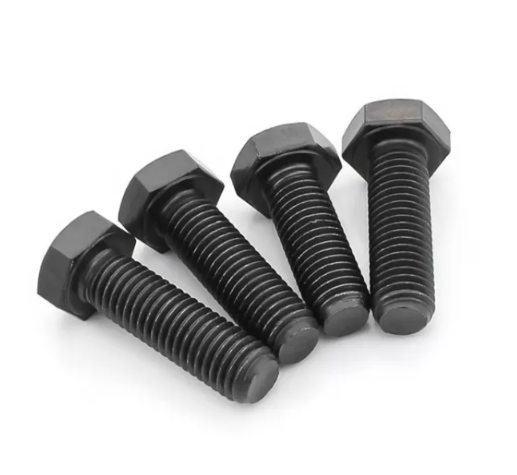

DIN933 je standardní německá specifikace metrických šroubů se šestihrannou hlavou pro šrouby s plným závitem.
Klíčové vlastnosti :
1. Dřík s plným závitem bez hladké části bez závitu;
2. Standardní velikost šestihranné hlavy se zkosením pro univerzální montáž nářadí;
3. Zkosený konec závitu pro snadné vyrovnání a instalaci;
4. Kompletní rozsah metrických velikostí od M3 do M36 a výše.
Rozdíl v jádru od DIN931 : DIN931 je poloviční závit se střední hladkou stopkou, zatímco DIN933 je plný závit, který není zaměnitelný v kritických projektech těsnění.
3. Výběr materiálu a jakosti DIN933
Třídy uhlíkové oceli
Stupeň 4.8: Lehké vnitřní upevnění, dekorativní montáž s nízkým zatížením;
Stupeň 8.8: Obecné stroje, konvenční projekty ocelových konstrukcí;
Stupeň 10,9/12,9: Vysoce zatížené konstrukce odolné proti vibracím.
Třídy nerezové oceli
A2-70 (304): Obecné venkovní antikorozní aplikace;
A4-80 (316): Pobřežní, mořské a chemické korozivní prostředí.
4. Průvodce povrchovou úpravou
Pozinkováno (bílá/žlutá/černá): Suché vnitřní prostředí;
Žárově zinkováno: Venkovní ocelová konstrukce, dlouhodobá odolnost proti povětrnostním vlivům;
Černý oxid: Přesné vnitřní stroje s kosmetickými požadavky;
Povlak PTFE: Scénáře proti zadření, vysoké teplotě a časté demontáži.
5. Standardní sada pro přizpůsobení DIN933
Doporučená kompletní montážní sada: šroub DIN933 + šestihranná matice DIN934 + plochá podložka DIN125 + pružinová podložka DIN127
Ploché podložky zvětšují kompresní plochu a zabraňují poškození desky;
Pružinové podložky poskytují základní ochranu proti uvolnění pro lehké vibrace;
Projekty s vysokou pevností vyžadují ozubené pojistné podložky nebo talířové pružiny;
Třída matice musí být stejná nebo vyšší než třída šroubu, aby se zabránilo selhání závitu.
6. Aplikační scénáře
Nejlepší pro šrouby s plným závitem DIN933
Tenká deska a vícevrstvá stohovací sestava, nastavitelná konzola a upevnění závěsu, lehké přírubové připojení, nestandardní obrobky s proměnnou tloušťkou.
Nedoporučuje se
Vysokotlaké těsnící příruby a konstrukce se silným smykovým zatížením, kde jsou šrouby s půlzávitem DIN931 spolehlivější.
7. Běžné chyby při získávání zdrojů
Míchání DIN933 s DIN931 způsobující netěsnost příruby; použití běžných podložek pro vysokopevnostní šrouby vedoucí k potopení a uvolnění; špatná povrchová úprava u pobřežních projektů; nejasné požadavky na jakost vedoucí k nedostatečnému mechanickému výkonu.
8. Závěr
Šestihranné šrouby DIN933 s plným závitem jsou univerzální a flexibilní pro nastavitelnou celkovou montáž. Kupující musí vybrat správný materiál, povlak, pevnostní stupeň a odpovídající příslušenství podle skutečných pracovních podmínek, aby byla zajištěna bezpečnost instalace a dlouhodobá stabilita.
9. Nejčastější dotazy
Q1: Jaký je rozdíl mezi DIN933 a DIN931? A: DIN933 je plný závit pro flexibilní nastavitelnou montáž; DIN931 je poloviční závit s hladkým dříkem pro vysokotlaké těsnění příruby.
Q2: Potřebují šrouby DIN933 pružné podložky? A: Není povinné pro statickou instalaci; doporučeno pro vibrační a venkovní zařízení.
Q3: Je šroub s plným závitem slabší než poloviční závit? Odpověď: Ne. Třída pevnosti zůstává stejná; liší se pouze scénáře aplikací.
