تعتبر الغسالات المسطحة مكونات أساسية في مجال التثبيت والتجميع. وتتمثل وظيفتها الأساسية في توزيع حمل أدوات التثبيت الملولبة مثل البراغي والصواميل، مما يمنع تلف الأسطح المجمعة ويضمن ملاءمة آمنة. يعد فهم الأحجام المختلفة للغسالات المسطحة أمرًا بالغ الأهمية للمهندسين والمصنعين وعشاق الأعمال اليدوية على حدٍ سواء. تتعمق هذه المقالة في أبعاد ومعايير وتطبيقات الغسالات المسطحة، وتقدم تحليلًا شاملاً لأحجامها وكيفية اختيار الغسالات المناسبة لاحتياجات محددة. تلعب الغسالات المسطحة دورًا لا غنى عنه في العديد من الصناعات، وتتنوع أحجامها بتنوع استخداماتها.
المعايير التي تحكم أحجام الغسالات المسطحة
يتم إنتاج الغسالات المسطحة وفقًا للمعايير الدولية المختلفة لضمان التوافق والموثوقية عبر التطبيقات المختلفة. تشمل المعايير الأكثر شهرة المعهد الأمريكي الوطني للمعايير (ANSI)، والمعهد الألماني للقواعد (DIN)، والمعايير البريطانية (BS)، والمنظمة الدولية للمعايير (ISO). تحدد كل من هذه المعايير الأبعاد والمواد والتفاوتات الخاصة بالغسالات المسطحة.
معايير ANSI
في الولايات المتحدة، توفر معايير ANSI مواصفات تفصيلية للغسالات المسطحة. معايير ANSI الأكثر شيوعًا للغسالات المسطحة هي ANSI B18.22.1 للغسالات العادية وANSI B18.21.1 للغسالات ذات القفل. تحدد هذه المعايير أبعادًا مثل القطر الداخلي (ID)، والقطر الخارجي (OD)، والسمك لأحجام الغسالات المختلفة، والتي ترتبط عادةً بحجم الترباس أو المسمار المصاحب لها.
معايير DIN وISO
تحدد المعايير الأوروبية مثل DIN وISO أيضًا أحجام الغسالات. على سبيل المثال، يتم الرجوع عادةً إلى DIN 125 وISO 7089 للغسالات المسطحة المترية. على الرغم من التشابه، إلا أن الاختلافات الطفيفة بين معايير DIN وISO يمكن أن تؤثر على التوافق، مما يجعل من الضروري الرجوع إلى المعيار الصحيح أثناء الاختيار.

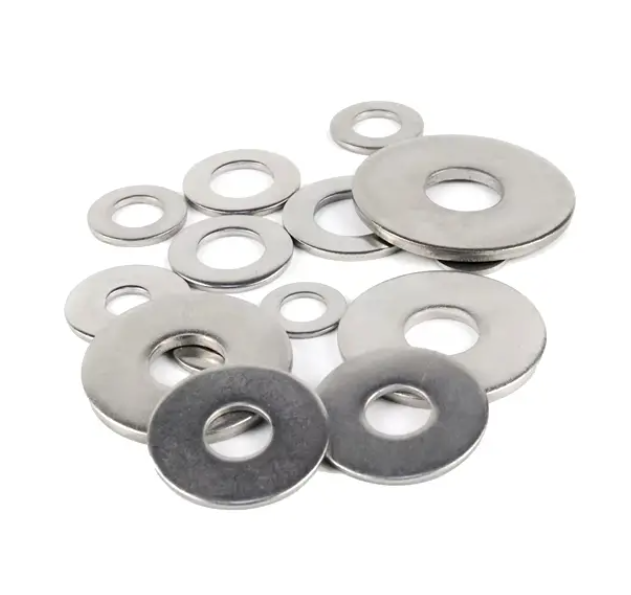

الأحجام الشائعة للغسالات المسطحة
تأتي الغسالات المسطحة في مجموعة واسعة من الأحجام لتتناسب مع أقطار البراغي والمسامير المختلفة. يتم تحديد الأحجام عادةً حسب الحجم الاسمي للمسمار أو المسمار. على سبيل المثال، تم تصميم غسالة مسطحة مقاس 1/4 بوصة لاستخدامها مع مسمار قطره 1/4 بوصة.
الأحجام الإمبراطورية
في القياسات الإمبراطورية، تتراوح أحجام الغسالات المسطحة الشائعة من #0 (حوالي 0.060 بوصة في حجم الترباس) إلى عدة بوصات في القطر. تشمل الأحجام القياسية #4، #6، #8، #10، 1/4'، 5/16'، 3/8'، 1/2'، 5/8'، 3/4'، و1'. يرتبط كل حجم بأقطار داخلية وخارجية محددة بالإضافة إلى السُمك.
الأحجام المترية
يتم تحديد حجم الغسالات المسطحة المترية وفقًا لقطر الخيط الاسمي للمسمار أو المسمار، معبرًا عنه بالملليمتر. تتضمن الأحجام المترية الشائعة M2 وM2.5 وM3 وM4 وM5 وM6 وM8 وM10 وM12 وM16 وM20 وأكبر. كل حجم متري له أبعاد محددة للقطر الداخلي والقطر الخارجي والسمك كما هو محدد بمعايير مثل DIN 125.
أحجام الغسالات المسطحة المتخصصة
بالإضافة إلى الأحجام القياسية، تتوفر الغسالات المسطحة بأحجام خاصة لتطبيقات محددة. الغسالات كبيرة الحجم، والمعروفة أيضًا باسم غسالات الحاجز، لها قطر خارجي أكبر لتوزيع الحمل على مساحة أكبر. وهذا مفيد بشكل خاص في منع السحب أو عند العمل باستخدام مواد أكثر ليونة.
غسالات الحاجز
تتميز غسالات الرفارف بقطرها الخارجي الأكبر بكثير مقارنة بالغسالات المسطحة القياسية. وهي تستخدم عادة في تطبيقات السيارات وأعمال الصفائح المعدنية. يمكن أن تتراوح أحجام غسالات الرفارف من أقطار صغيرة مناسبة لمسامير M3 أو 1/8 بوصة وحتى عدة بوصات في القطر الخارجي.
غسالات قفص الاتهام
غسالات الرصيف عبارة عن غسالات للخدمة الشاقة ذات سماكة وقطر متزايدين للتعامل مع الأحمال الكبيرة. يتم استخدامها في تطبيقات البناء والتشييد حيث يتطلب توزيع الحمل المحسن. ترتبط أحجام غسالات الرصيف عادةً بأحجام الترباس الأكبر، مثل 1/2 بوصة و5/8 بوصة و3/4 بوصة.
الاعتبارات المادية وآثار الحجم
يمكن أن تؤثر مادة الغسالة المسطحة على أحجامها المتاحة. تتميز المواد مثل الفولاذ الكربوني والفولاذ المقاوم للصدأ والنحاس والنايلون بخصائص مختلفة تؤثر على أداء الغسالة في البيئات المختلفة.
غسالات الصلب الكربوني
تحظى غسالات الفولاذ الكربوني بشعبية كبيرة نظرًا لقوتها وفعاليتها من حيث التكلفة. وهي متوفرة في مجموعة واسعة من الأحجام وهي مناسبة لتطبيقات الأغراض العامة. من أجل متطلبات القوة العالية، يتم استخدام غسالات من الفولاذ الكربوني المقوى مثل تلك المطابقة للمواصفة ASTM F436. هؤلاء تم تصميم الغسالات المسطحة لتحمل الأحمال الكبيرة وغالبًا ما تستخدم في التطبيقات الهيكلية.
غسالات الفولاذ المقاوم للصدأ
توفر الغسالات المصنوعة من الفولاذ المقاوم للصدأ مقاومة ممتازة للتآكل، مما يجعلها مناسبة للتطبيقات البحرية والخارجية. تعكس أحجام غسالات الفولاذ المقاوم للصدأ تلك الخاصة بالفولاذ الكربوني ولكنها قد تكون محدودة بأحجام كبيرة جدًا بسبب تكلفة المواد وقيود التصنيع.
اختيار حجم الغسالة المناسب
يتضمن اختيار حجم الغسالة المسطحة الصحيحة مراعاة حجم الترباس، والمواد المستخدمة في كل من الغسالة والأسطح المتصلة، ومتطلبات تحميل التطبيق.
توافق قطر الترباس
يجب أن يستوعب القطر الداخلي للغسالة ساق الترباس دون ترك مسافة زائدة. يضمن الملاءمة المريحة توزيع الحمل ومحاذاة مناسبة. يجب أن يوفر القطر الخارجي مساحة سطحية كافية لتوزيع الحمل دون التداخل مع المكونات المجاورة.
متطلبات توزيع الأحمال
بالنسبة للتطبيقات التي تتضمن مواد أكثر ليونة مثل الخشب أو البلاستيك، قد يكون من الضروري وجود غسالة ذات قطر خارجي أكبر لمنع تشوه المواد. في البيئات عالية الضغط، يفضل استخدام غسالات أكثر سمكًا مصنوعة من مواد صلبة للحفاظ على السلامة تحت الحمل.
الأحجام والتشطيبات المخصصة
تقدم الشركات المصنعة مثل Ningbo Topbolt Metalworks Co., Ltd. غسالات مسطحة ذات حجم مخصص لتلبية احتياجات التطبيقات المحددة. قد يشمل التخصيص أقطارًا وسمكًا وموادًا داخلية أو خارجية غير قياسية. بالإضافة إلى ذلك، تتوفر تشطيبات خاصة مثل الطلاء بالزنك، أو الجلفنة بالغمس الساخن، أو الأكسيد الأسود لتعزيز مقاومة التآكل أو تلبية المتطلبات الجمالية.
مع قدرات التصنيع المتقدمة، والعرف يمكن إنتاج الغسالات المسطحة لتتوافق مع معايير صناعية محددة أو مواصفات المشروع الفريدة. تعتبر هذه المرونة ضرورية للصناعات المتخصصة مثل الطيران والآلات العسكرية والثقيلة، حيث قد لا تكون الأحجام القياسية كافية.
خاتمة
تعتبر الغسالات المسطحة، على الرغم من تجاهلها في كثير من الأحيان، ضرورية لسلامة وطول عمر الهياكل والآلات المجمعة. تختلف أحجامها بشكل كبير لتلائم أحجام البراغي المختلفة ومتطلبات التحميل واعتبارات المواد. إن فهم الفروق الدقيقة في أبعاد الغسالة ومعاييرها وخصائص المواد يمكّن المهندسين والمهنيين من اختيار الغسالة المناسبة لأي تطبيق. ومن خلال ضمان استخدام الحجم والنوع المناسبين للغسالة المسطحة، يمكن تحسين أداء وسلامة المجموعات الميكانيكية.
